描述

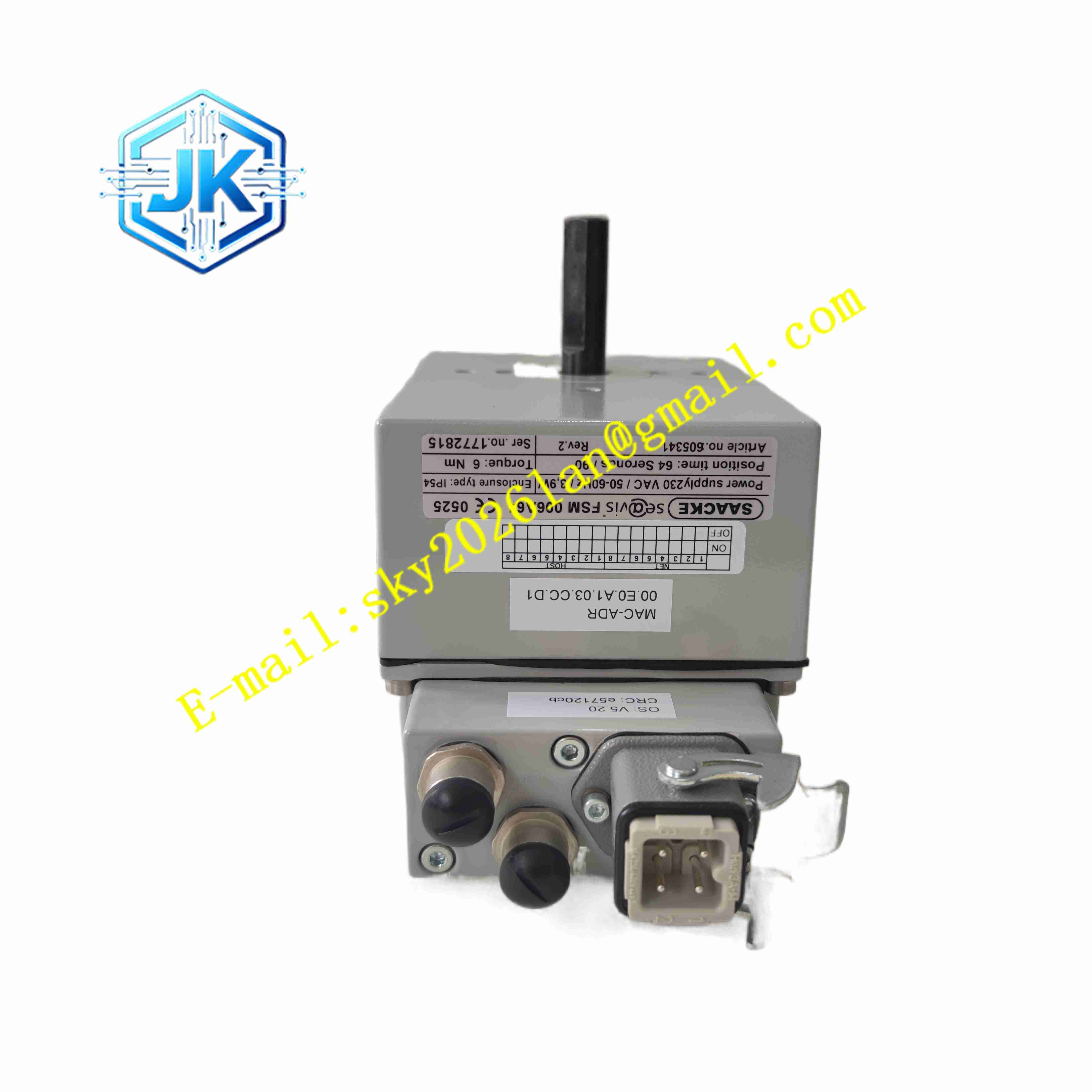

Schenck FSM 006A64
技术规格
- 供电电压：24V DC
- 控制信号：4~20mA 或数字脉冲指令
- 输出驱动：伺服电机位置 / 速度控制
- 闭环反馈：编码器反馈信号采集
- 控制精度：±0.1%
- 工作温度：-20℃ ~ +60℃
- 防护等级：IP20，DIN 导轨安装
- 重量：0.35kg
功能特点
- 接收上位称重控制器指令，实现速度、位置双闭环控制。
- 采集伺服编码器反馈信号，实时修正执行机构位置。
- 过载、堵转、编码器断线故障诊断，故障立即停止输出。
- 支持点位控制与连续调速两种模式。
- 前面板 LED 指示灯，显示电源、运行、故障状态。
- 电路板三防涂覆，适应粉尘、潮湿配料车间。
- 硬件限位保护，到达机械限位自动切断驱动输出。
- 板载存储，保存伺服增益、限位参数。
- 支持通讯上传运行状态、故障代码。
- 硬件看门狗，内部故障时切断驱动输出。
应用场景
- 失重式喂料机定量配料控制
- 皮带定量给料机速度调节
- 水泥、化工、食品行业连续配料系统
- 料仓卸料闸门位置调节
材质构成
- 外壳：阻燃 PC 塑料 DIN 导轨壳体
- PCB 板：FR4 三防涂层电路板
- 驱动芯片：伺服 PWM 驱动逻辑芯片
- 接线端子：弹簧镀锡铜端子
- 保护器件：续流二极管、TVS 浪涌元件
结构特征
- DIN 导轨模块化壳体，卡扣安装。
- 壳体上下布置控制指令端子、编码器反馈端子、电机驱动端子。
- 内部电路分区，控制逻辑回路、功率驱动回路电气隔离。
- 被动散热，壳体预留散热格栅。
工作原理 称重控制器下发目标流量指令，模块对比编码器反馈的实际位置与速度，计算偏差，输出 PWM 驱动信号控制伺服电机，调节给料机构。模块持续监测电机电流、编码器信号，识别堵转、断线故障，触发停机保护。
安装要求
- 安装于控制柜 DIN 导轨，卡扣锁紧。
- 伺服电机动力线缆、编码器线缆分开屏蔽布线。
- 接入 24V DC 电源，机柜保护接地。
- 在称重软件内配置伺服增益、上下限位参数。
- 上电执行点动测试，校验方向与限位保护。
使用注意事项
- 电机负载不可超过模块额定驱动能力。
- 感性电机回路确认浪涌保护正常。
- 修改参数前备份原有伺服配置。
- 备件操作佩戴防静电手环。
