描述

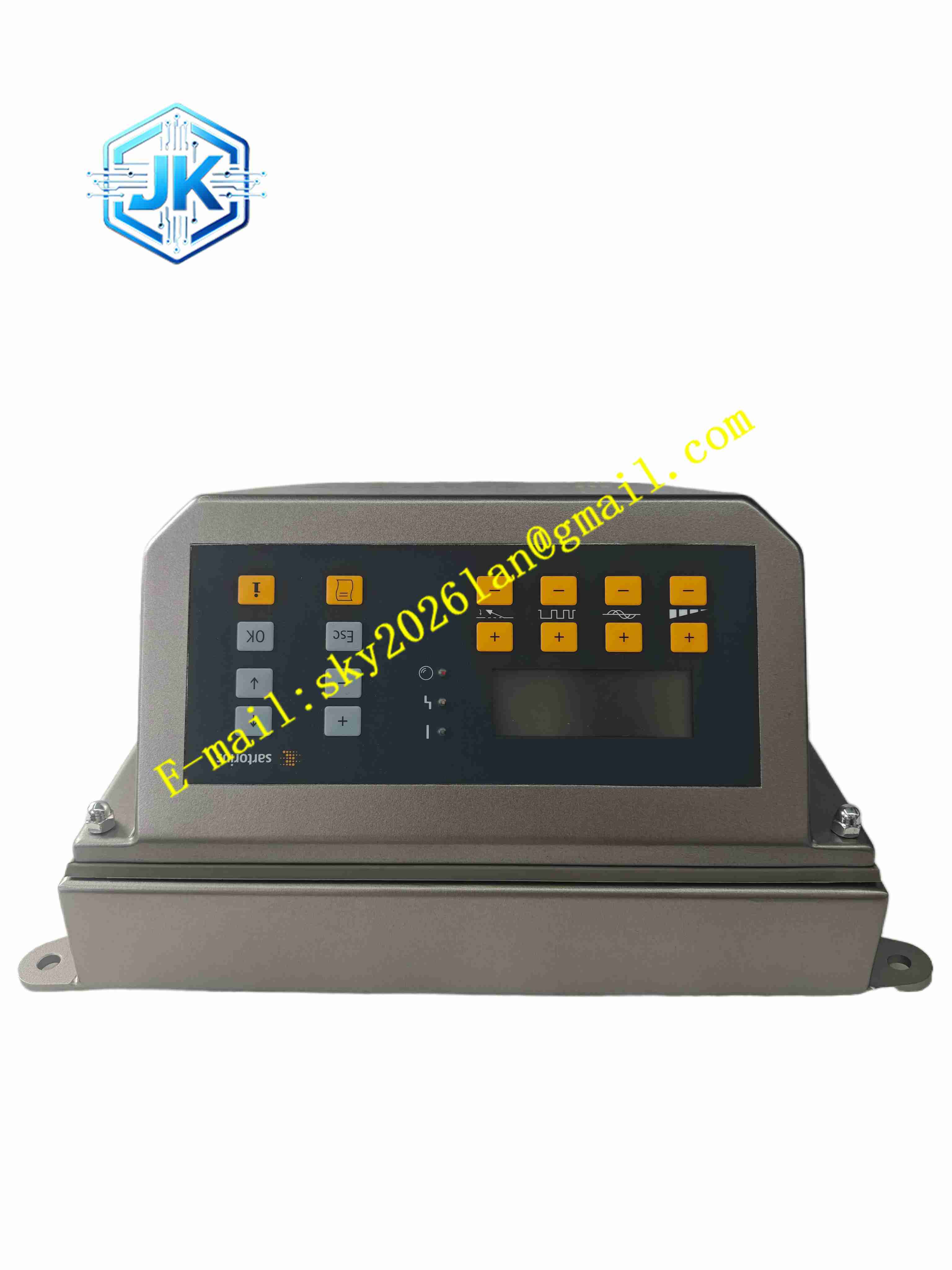

Sartorius MDB-5E
技术规格
- 产品类型：称重显示控制器
- 输入信号：称重传感器 mV 信号
- 传感器激励：DC10V
- 显示分辨率：最高 100000 分度
- A/D 转换：24 位
- 显示：LED 数码管 / 液晶屏
- 精度：OIML III 级
- 输出：比较继电器、模拟量 4~20mA 可选
- 通讯：RS232/RS485
- 供电：AC115/230V
- 工作温度：-10℃～+40℃
- 存储温度：-20℃～+60℃
- 相对湿度：≤85% 无凝露
- 前面板防护：IP65
- 安装方式：面板嵌入式
功能特点
- 接收称重传感器 mV 信号
- 24 位 A/D 高精度称重显示
- 去皮、零点跟踪、重量比较输出
- 多段重量继电器输出控制灌装
- RS232/RS485 连接 PLC 或打印机
- 前面板 IP65 防护
- 重量值实时显示
- 按键标定与参数设置
- 数字滤波抑制振动干扰
- 峰值保持功能
应用场景
- 料斗秤称重显示
- 灌装秤定量控制
- 平台秤重量监控
- 配料系统重量仪表
- 工业料位称重变送器
材质构成
- 前面板：工程塑料薄膜面板
- 外壳：铝合金压铸
- 密封圈：硅橡胶
- PCB 主板：FR4 电路板
- 端子：螺丝紧固端子
- 显示：LED 数码管
结构特征
- 面板嵌入式方形壳体
- 前面板显示窗口、按键、状态 LED
- 背部传感器接线、电源、通讯端子
- 密封圈密封前面板
- 无风扇散热
- 后部安装卡扣固定
工作原理 称重传感器桥路在载荷作用下输出 mV 信号，仪表激励 DC10V 供桥，信号经放大滤波后 24 位 A/D 转换为数字重量值。重量值与设定点比较，到达上限或下限触发继电器输出。RS232/RS485 将重量数据上传 PLC。按键执行去皮、清零、标定操作。数字滤波抑制秤体振动干扰。
安装要求
- 面板开孔嵌入式安装，密封圈完整
- 传感器六线制补偿接线
- 传感器线屏蔽远离动力线
- 稳定 AC 电源供电
- 温度 – 10℃～+40℃
- 上电执行零点标定与量程标定
- 安装位置远离振动源
使用注意事项
- 传感器激励电压不可超 10V
- 称重传感器接线屏蔽单端接地
- 定期执行零点校验
- 避免振动与气流干扰
- 备件存放于干燥环境
- 清洁使用软布
