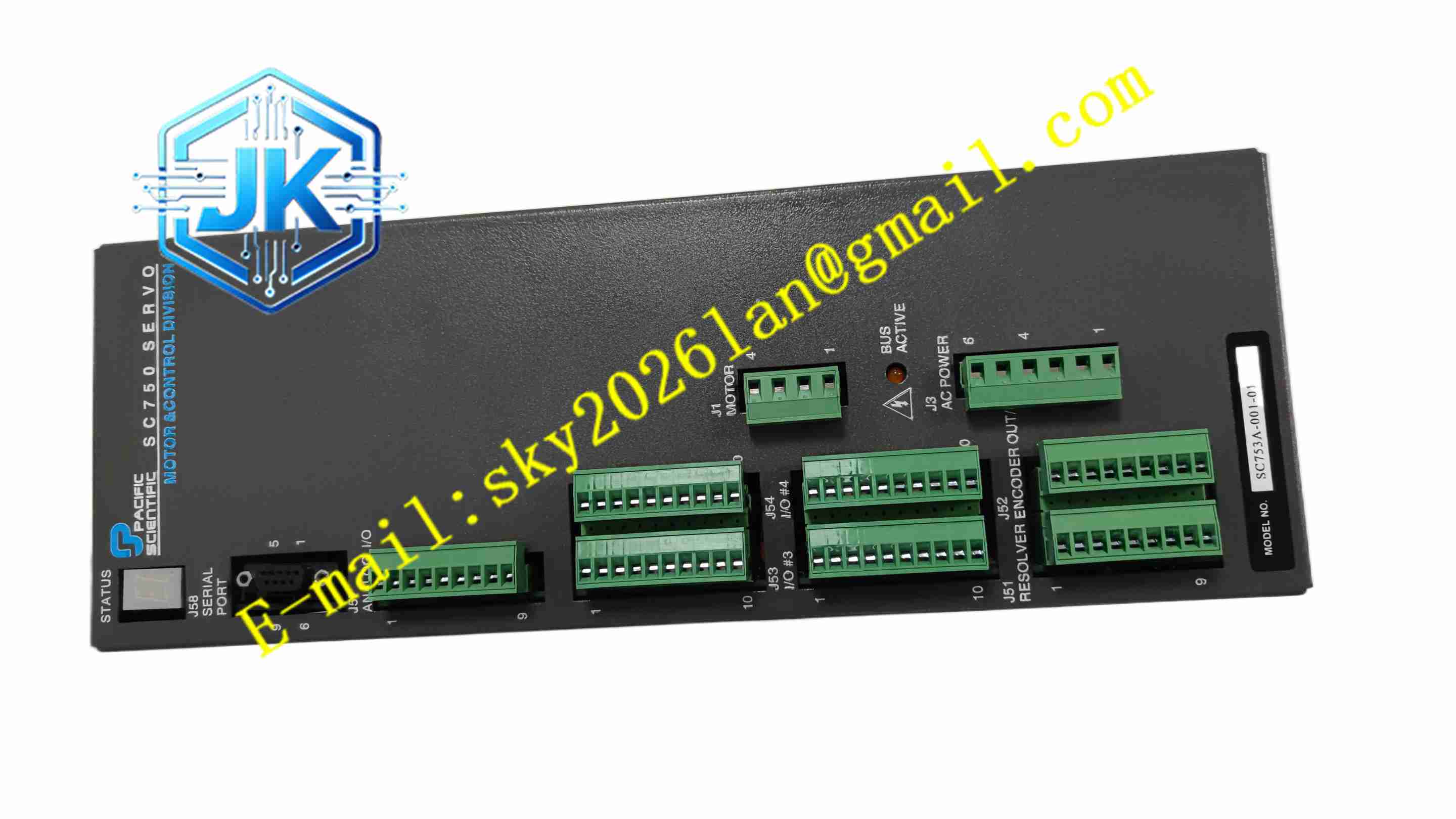

PACIFIC SCIENTIFIC SC753A-001-01
技术规格 型号：SC753A-001-01 品牌：PACIFIC SCIENTIFIC 控制模式：速度闭环、扭矩闭环 输入电源：直流母线输入 输出类型：三相 PWM 输出，驱动无刷伺服电机 指令信号：±10V 模拟电压指令 编码器接口：增量式编码器 安装方式：控制柜内底板安装 工作温度：0℃ ~ +50℃ 存储温度：-20℃ ~ +70℃ 相对湿度：5%～90%，无凝露 防护等级：IP20，柜内安装
功能特点 模拟量指令控制，接收上位控制器 ±10V 速度或者扭矩指令。 支持无刷永磁电机驱动，内置霍尔信号检测电路。 硬件保护功能齐全：过流、过压、欠压、过热、电机接地故障保护。 电位器手动调节增益、偏置参数，适配不同负载特性。 状态指示灯显示电源、故障状态。 内置电流环闭环控制，稳定输出电机扭矩。
应用场景 老式印刷设备伺服驱动，纺织机械运动轴，旧款数控机床改造，卷材处理设备，包装机械模拟伺服控制系统。
性能参数 电流环响应稳定，扭矩输出平稳。 模拟指令跟随性好，转速波动小。 故障保护动作迅速，防止功率器件损坏。 长期运行功率器件温升稳定。
材质构成 外壳：金属钣金壳体。 功率板：IGBT 功率器件、整流电路。 控制板：FR4 多层 PCB，模拟运算放大电路、编码器接收电路。 散热部件：铝合金散热片。 接线端子：螺钉式功率与信号端子。 指示灯：LED 状态指示灯。
结构特征 扁平底板安装结构，背部大面积散热片。 面板布置调节电位器、状态 LED 指示灯。 一侧布置动力接线端子，另一侧布置模拟指令、编码器信号端子。 内部模拟控制回路与功率回路分区布局。
工作原理 外部直流母线电压接入驱动器功率端子，主控电路接收上位 ±10V 模拟指令，对比编码器反馈电机实际转速，运算生成 PWM 驱动信号，控制 IGBT 逆变输出三相交流电驱动无刷伺服电机。电流闭环实时控制电机输出扭矩。电路持续监测电流、电压、内部温度，参数超限触发保护，切断输出并点亮故障灯。
安装要求 使用螺丝固定在控制柜金属底板，底板辅助散热。 动力线缆与编码器信号线分开敷设，使用屏蔽线缆。 模拟指令线缆采用双绞屏蔽线，屏蔽单点接地。 按照电机铭牌参数设置驱动器硬件拨码。 驱动器周边预留通风空间。 端子按规定扭矩紧固，防止发热。
使用注意事项 断电等待母线电容放电完成，再开盖维护。 模拟信号线远离动力电缆，减少干扰造成转速抖动。 禁止长期过载运行。 定期清理散热片积尘，避免过热故障。 增益参数调整完成后，空载试运行，确认无异常再带载。
