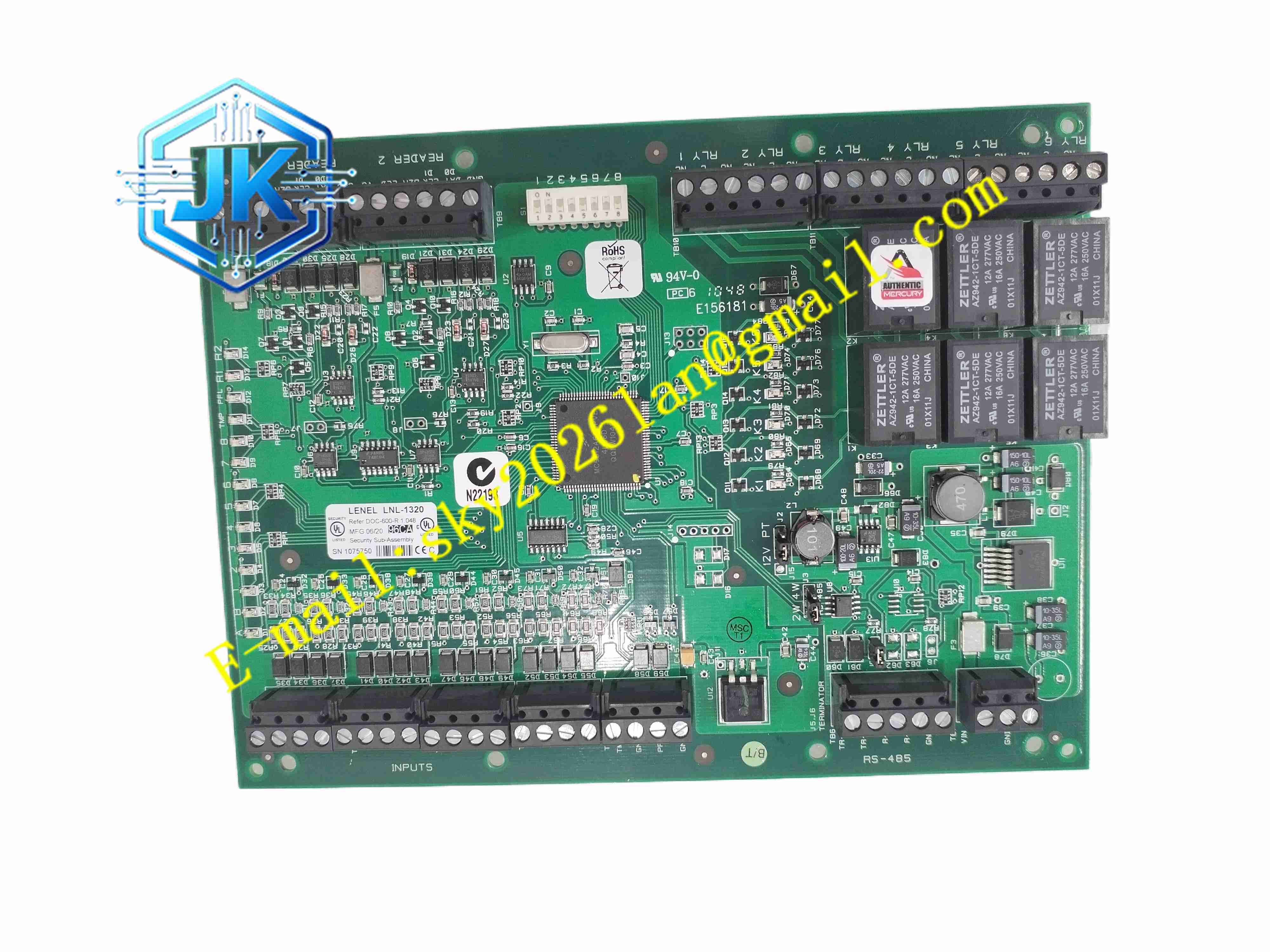

Lenel LNL-1320 读卡器接口模块
技术规格
- 品牌：Lenel
- 型号：LNL-1320
- 产品类型：读卡器接口模块
- 所属系统：Lenel OnGuard 门禁系统
- 通信接口：RS-485 下行总线
- 设备地址：每个模块占用一个设备地址
- 系统连接：接入 LNL-500 等智能系统控制器
- 下行容量：控制器最多可连接 16 个下行设备或 32 个读卡器
功能特点
- 读卡器接入：用于连接门禁读卡器，采集刷卡、密码或生物识别信息。
- 总线式连接：通过 RS-485 总线与上层控制器通信，布线简洁。
- 地址化管理：每个模块具有独立设备地址，便于系统识别和管理。
- 系统兼容性好：与 Lenel OnGuard 控制器及配套读卡器协同工作。
- 扩展灵活：可与输入/输出模块组合使用，满足复杂门禁场景。
应用场景
- 办公楼、园区、工厂门禁系统
- 数据中心、机房出入口控制
- 商业楼宇楼层门禁管理
- 安防重点区域权限控制
- 与 Lenel OnGuard 系统配套使用的读卡器接入场景
性能参数
- 通信方式：RS-485 总线
- 设备寻址：每个模块占用一个设备地址
- 控制器支持：可接入 LNL-500 智能系统控制器
- 系统容量：控制器最多支持 16 个下行设备或 32 个读卡器
材质构成
- 外壳：工业级塑料或金属外壳
- 电路板：门禁接口与通信控制电路
- 接线端子：用于连接读卡器、门磁、开门按钮等现场设备
- 通信接口：RS-485 总线接口
结构特征
- 模块化设计：便于安装在门禁控制箱或弱电箱内。
- 总线接入：通过 RS-485 链路与控制器连接。
- 现场接线端子：支持读卡器、门磁、电锁等外设接入。
- 状态指示：通常配备通信、电源或故障状态指示灯。
工作原理
LNL-1320 通过读卡器接口采集刷卡或认证信息，经内部处理后将数据通过 RS-485 总线上传至 Lenel 智能系统控制器。控制器根据 OnGuard 系统中的权限规则、时区设置和门控策略判断是否允许通行，并向现场执行设备发送开门或报警指令。模块同时可上报门磁状态、非法开门、设备故障等事件。
安装要求
- 安装前应确认模块地址设置正确，避免与其他下行设备冲突。
- RS-485 总线应采用屏蔽双绞线，并按规范端接。
- 读卡器、门磁、开门按钮等接线应严格参照 Lenel 接线图。
- 模块应安装在干燥、通风、无强电磁干扰的控制箱内。
- 电源电压应符合 Lenel 设备要求，通常门禁系统采用 12VAC 或 12VDC 供电环境。
- 安装完成后应通过 OnGuard 系统测试读卡、开门、报警和通信状态。
使用注意事项
- 模块地址不可重复，否则会导致通信异常。
- RS-485 总线长度、终端电阻和布线方式应符合 Lenel 规范。
- 读卡器类型应与模块及控制器兼容。
- 现场接线应做好绝缘和防护，避免短路或误触发。
- 更换模块或调整地址后，需在系统中重新确认设备状态。
- 具体接线定义、地址设置和系统配置以 Lenel 官方手册为准。
