描述

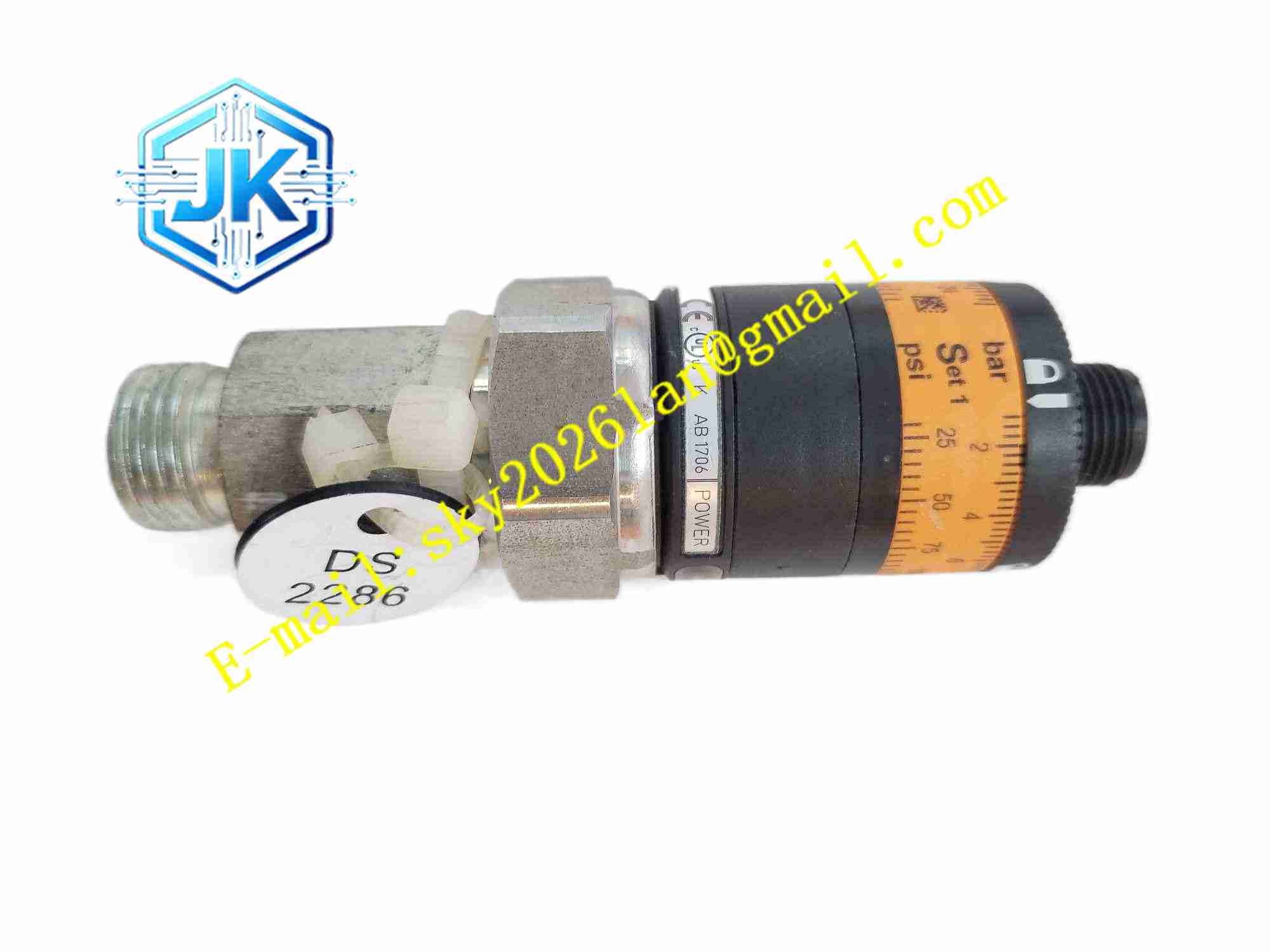

IFM PK5523
技术规格 测量介质：液体、气体相对压力 测量范围：0 ~ 25bar（0~363psi） 过载压力：60bar 爆破压力：100bar 输出类型：1 路 PNP 数字开关输出 供电电压：DC9.6V ~ 32V 介质温度范围：-25℃ ~ +80℃ 环境工作温度：-25℃ ~ +80℃ 储存温度：-40℃ ~ +85℃ 压力开关设定范围：0.75bar ~ 25bar 开关迟滞：0.5bar 过程连接螺纹：G1/4 外螺纹 电气接口：DIN 阀插头 防护等级：IP67 重复精度：≤满量程 0.05% 特征曲线偏差：≤满量程 0.5% 响应时间：2ms 极性反接保护：内置电源反接保护 相对湿度：10%~90% 无凝露
功能特点 紧凑型一体化结构，集成压力传感芯片、信号处理电路与开关输出，无需额外变送器与压力开关分开安装。 支持现场按键直接设置压力开关点与迟滞，无需上位软件，现场快速调试。 PNP 开关输出，直接接入 PLC 数字输入模块，压力高于设定值输出导通。 不锈钢测量腔体，耐油、耐水，适配液压油、压缩空气、清水介质。 内置电源反接保护，接线电源正负极接反不会损坏传感器。 IP67 防护等级，外壳防水防尘，可直接安装在设备管路，无需额外保护箱。 2ms 快速响应时间，压力突变时迅速触发开关信号，适合快速压力保护联锁。 高重复测量精度，多次压力循环，开关触发点稳定，不会漂移。 LED 状态指示灯，直观显示压力状态与开关输出状态。
应用场景 液压系统压力监控与过载保护，压缩空气管网压力监测，冷却水系统压力联锁，空压机压力保护，注塑机油路压力监测，工程机械液压压力检测，泵出口压力过低 / 过高报警。
性能参数 压力测量重复精度高，多次压力循环，开关触发点稳定。 压力阶跃变化响应时间仅 2ms，快速压力波动可实时捕捉。 宽介质温度范围内，开关点漂移极小。 IP67 密封壳体，高压冲洗、潮湿环境内部电路不受水汽侵入。 电源电压在 9.6~32V 区间波动，开关输出稳定，不会误触发。 不锈钢压力腔体抗介质腐蚀，在液压油、清水中长期稳定。
材质构成 压力腔体：不锈钢焊接一体式传感腔体，无密封圈结构。 传感元件：薄膜式压力敏感芯片。 PCB 基板：FR4 玻纤环氧电路板，三防涂层。 核心元器件：压力传感芯片，信号调理 MCU，PNP 输出驱动电路，稳压保护电路，按键与 LED 指示灯。 外壳：工程塑料外壳。 密封件：氟橡胶密封环。 电气接头：DIN 金属阀插头。
结构特征 紧凑型圆柱形结构，下端 G1/4 外螺纹用于拧入工艺管路，中间为不锈钢压力测量腔体，上部塑料壳体集成按键、LED 指示灯与 DIN 电气接头。内部薄膜压力芯片紧贴介质腔体，压力直接作用于薄膜，压力信号送入 MCU 处理。壳体内部灌胶密封，实现 IP67 防护，防止水汽粉尘侵入电子电路。侧面实体按键，用于设置开关点和迟滞值。
工作原理 传感器 G1/4 螺纹接入工艺管路，介质压力作用于不锈钢腔体内薄膜压力敏感芯片，薄膜产生形变，转换为微弱电信号，送入 MCU 信号调理电路放大、补偿温度误差。MCU 读取实时压力数值，对比预先设定的开关阈值。当压力达到设定开关点，PNP 输出通道导通；压力回落至设定阈值减去迟滞值，输出断开。LED 指示灯实时显示压力状态与开关输出状态。DC9.6~32V 直流电源通过 DIN 阀插头供电，反接保护电路防止电源极性接反损坏内部电路。
安装要求 确认管路泄压，将 PK5523 的 G1/4 外螺纹缠绕生料带，拧入工艺管路测压口，使用合适扳手紧固，不可用力拧塑料壳体。 DIN 阀插头线缆接入 DC24V 供电，PNP 开关输出信号线接入 PLC 数字输入通道。 介质温度不可超过额定介质温度范围。 上电，通过传感器本体按键设置压力开关点与迟滞值。 缓慢升压测试，验证压力到达设定值时开关输出触发，压力下降至迟滞点输出断开。 线缆布置避免直接拉扯 DIN 接头，减少振动对电气连接的影响。
使用注意事项 安装前管路泄压，带压拆卸会喷出介质，产生安全风险。 不可使用扳手夹持塑料外壳紧固，只能夹持螺纹金属部分。 介质存在强腐蚀时，提前确认不锈钢腔体与密封件兼容性。 定期清洁压力接口，防止杂质堆积堵塞测压孔。 电源接线核对极性，虽然有反接保护，长期反接会加速器件老化。 不可超出额定压力、温度范围使用。 开关信号误触发优先检查管路压力波动、迟滞参数设置，再排查传感器硬件。
