描述

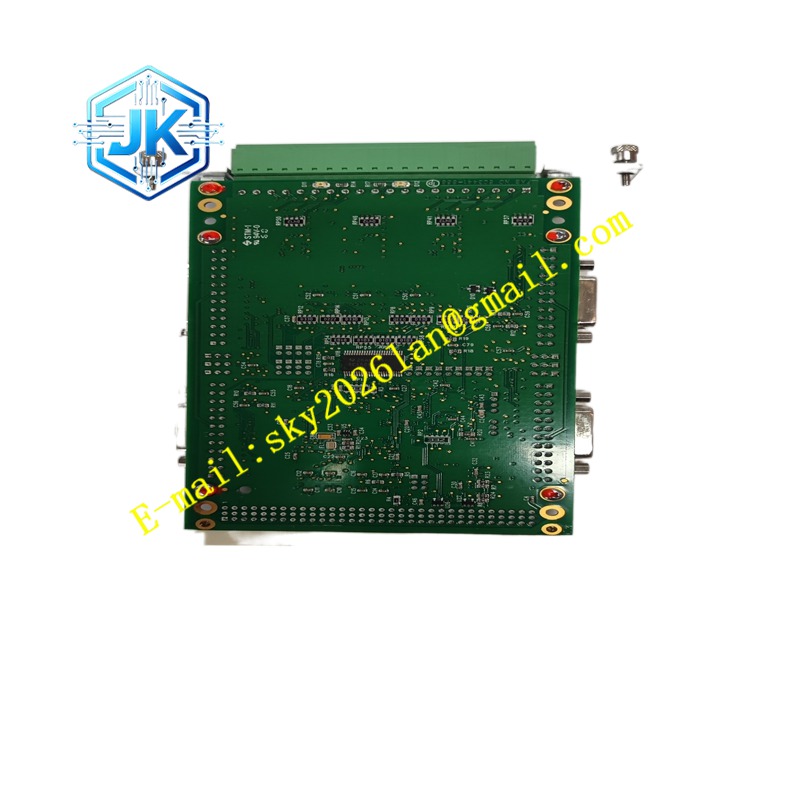

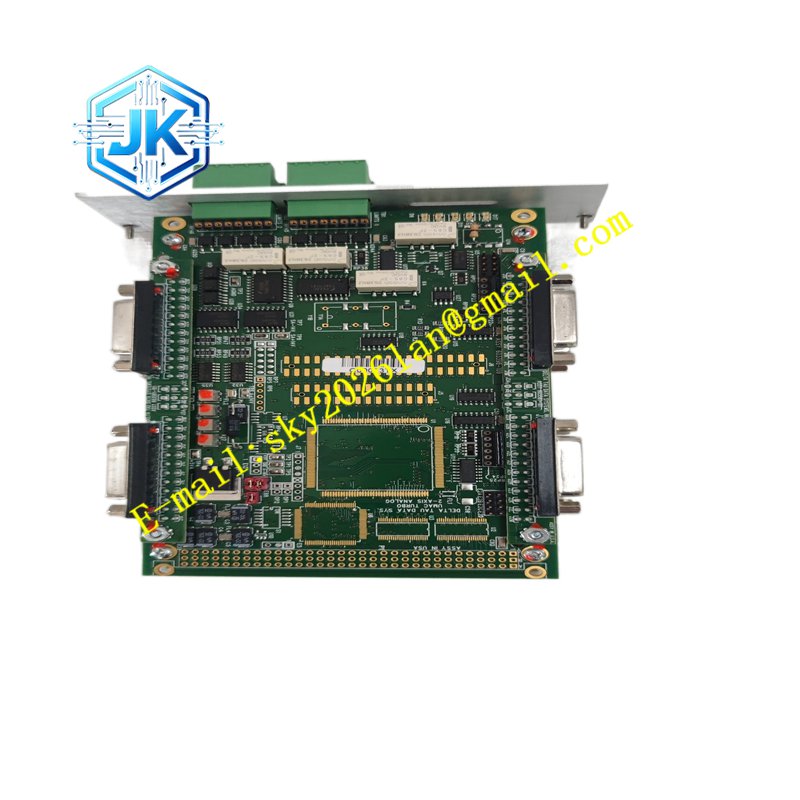

Delta Tau ACC-24E2S
技术规格：
- 品牌：Delta Tau（美国泰道）
- 型号：ACC-24E2S
- 产品系列：UMAC / MACRO Pack 扩展卡
- 产品类型：轴扩展板
- 通道数：4 通道 PMAC2 风格步进接口和/或编码器/MLDT 电路
- 伺服接口：4 个伺服接口通道
- 输出类型：脉冲和方向命令（兼容 RS422）
- 驱动器兼容：支持 5V 输入驱动器，可差分模式或单端配置连接
- 扩展能力：单台 UMAC 最多连接 8 块板，提供多达 32 个额外步进接口通道
- MACRO Station 限制：每个 MACRO Station CPU 仅支持 8 路伺服数据，最多连接 2 块板
- 安装方式：3U 机架式插卡，占用一个插槽
- 连接器配置：选项 TB 为终端块编码器连接器（部件号 603441-101），接线板夹层板部件号 603276-100
- 产地：美国
功能特点：
- 4 通道步进接口：提供 4 个 PMAC2 风格步进接口通道，支持脉冲和方向命令输出
- RS422 兼容：步进和方向输出兼容 RS422，支持差分模式或单端配置，适配 5V 输入驱动器
- 编码器处理：可同时处理 4 个编码器信号，是双反馈系统的理想选择
- 强大扩展性：单台 UMAC 最多连接 8 块板，提供多达 32 个额外步进接口通道
- 无处理器设计：模块不含处理器，采用高度集成的 4 通道 PMAC2 风格伺服 IC，周围配备缓冲电路和连接器
- 高速数据传输：通过高速 UBUS 直接将信息传递到 UMAC 或 MACRO 站 CPU
- 紧凑设计：3U 尺寸，占用机架一个插槽，节省空间
- 多重保护：具备输入欠压保护、过载保护、短路保护和温度保护
应用场景：
- 步进电机控制系统：扩展 UMAC 系统的步进电机控制能力
- 双反馈系统：一块板处理四个编码器，实现高精度位置反馈
- 多轴运动控制：需要扩展额外轴数的自动化设备
- 数控机床：扩展额外的轴控制通道
- 自动化装配线：控制多个步进电机同步运动
- MACRO Station 系统：扩展 MACRO Station 的步进电机连接能力
性能参数：
- 通道数：4 通道
- 输出类型：脉冲和方向（RS422 兼容）
- 驱动器电压：5V 输入
- 连接方式：差分模式或单端配置
- 最大扩展数：8 块板/UMAC（32 通道）
- MACRO Station 最大连接数：2 块板
- 工作温度：工业级标准
- 防护等级：IP20（需配合机箱使用）
材质构成：
- 工业级 PCB 电路板
- 高度集成的 4 通道 PMAC2 风格伺服 IC
- 缓冲电路元件
- 工业级连接器和接线端子
- 金属外壳
结构特征：
- 紧凑型 3U 机架式插卡设计
- 4 通道集中布置，接线端子排列整齐
- 支持终端块编码器连接器选项
- 卡扣式安装结构，占用机架一个插槽
- 无处理器设计，结构简洁
- 散热设计，确保模块稳定工作
工作原理：
ACC-24E2S 模块通过背板插入 UMAC 或 MACRO Station 机架，通过高速 UBUS 与主 CPU 通信。模块接收来自主控制器的脉冲和方向命令，通过 RS422 兼容的输出电路将信号发送到步进电机驱动器，驱动步进电机运动。同时，模块的编码器输入电路接收来自编码器的反馈信号，经过处理后通过 UBUS 反馈给主控制器，实现闭环控制。由于模块不含处理器，所有的控制逻辑和数据处理都由主 CPU 完成，模块仅负责信号的转换和传输。这种设计使得模块结构简单、成本低，同时保持了高可靠性和高速响应。
安装要求：
- 安装在 UMAC 或 MACRO Station 机架的指定 3U 插槽中
- 确保机架接地良好，防止静电和电磁干扰
- 连接背板电源，确认供电正常
- 根据驱动器类型选择合适的连接方式（差分或单端）
- 连接脉冲和方向信号线到步进电机驱动器
- 连接编码器反馈线到模块编码器输入端子
- 确保接线牢固，避免接触不良
- 遵循 Delta Tau 官方安装手册和电气规范
- 安装时佩戴防静电手环，防止静电损坏电路板
- MACRO Station 使用时注意最多连接 2 块板的限制
使用注意事项：
- 安装前确认模块型号与系统配置匹配
- 确保脉冲和方向信号极性与驱动器要求一致
- 差分连接时注意正负极性
- 定期检查模块工作状态
- 保持机架内清洁，定期清理灰尘
- 发现通道异常时及时检查接线和驱动器
- 避免在超出工作温度范围的环境中使用
- 更换模块时确保新模块型号一致
- 记录模块配置和接线图，便于维护和故障排查
- 不要随意修改模块地址和参数
- 定期检查接线端子紧固程度，防止松动
- MACRO Station 使用时注意伺服数据通道数限制
