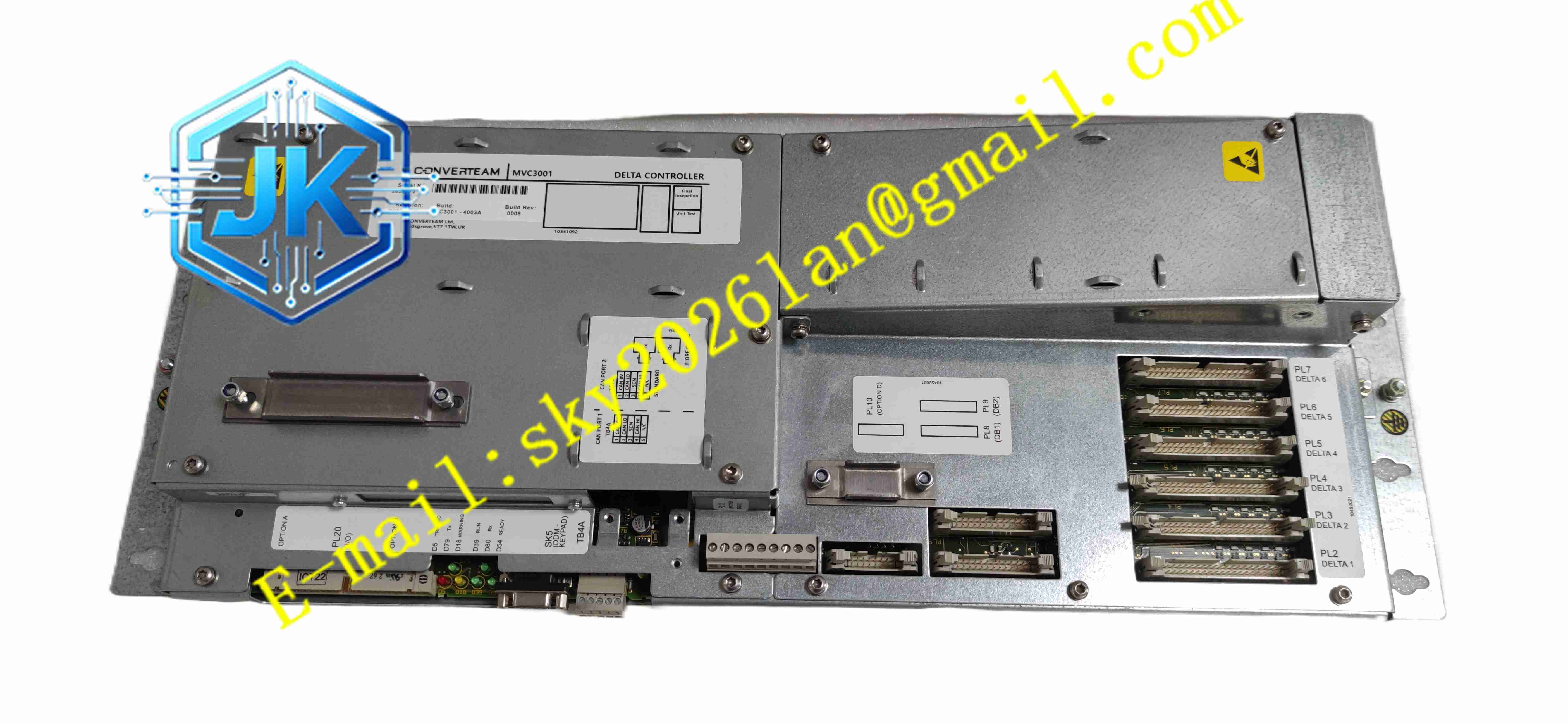

ConVerteam MVC3001-4003A
技术规格 适配 MV3000 DELTA 变频器；控制模式 V/F、无传感器矢量、闭环矢量、直接转矩控制；通讯接口 RS232、RS485、以太网、CAN；过载能力 200%；防护等级 IP20；板卡供电取自功率单元整流回路。
功能特点 集成多种电机控制算法，适配异步电机调速控制；实时采集输出电流、母线电压、模块温度信号；内置过流、过压、欠压、过热、接地故障保护；多通讯接口，支持 Modbus、ESP 协议，接入上位 SCADA 系统；故障事件存储，记录故障代码、故障时刻运行参数；支持编码器反馈接入，实现闭环转速控制；参数本地或远程修改，支持调试软件在线监控。
应用场景 大型风机、水泵变频驱动；矿山、冶金大功率传动设备；造纸、纺织生产线主传动；港口起重设备调速系统；油气行业大功率电机变频控制系统。
性能参数 工作环境温度 0℃至 60℃；存储温度 – 40℃至 85℃；相对湿度 5%~90% 无凝露；EMC 满足工业传动设备电磁兼容标准。
材质构成 多层玻纤 PCB 控制板；高性能 DSP 主控芯片；信号采样电路；光耦隔离器件；铝制散热片；镀金端子排；板载储能电容。
结构特征 独立插箱式控制板，可安装在变频器控制柜内部；板卡设置外部调试接口、通讯端子、I/O 信号端子；强弱电电路分区，采用光耦隔离功率回路与控制回路；板卡状态指示灯，显示运行、故障状态。
工作原理 控制器接收上位系统转速给定信号，采集电机电流、母线电压、编码器反馈信号，DSP 芯片执行矢量或者直接转矩控制算法，输出 PWM 脉冲信号，通过光耦隔离驱动 IGBT 功率模块，调节输出交流电频率与电压，控制电机转速。板卡持续监测系统运行参数，参数超出阈值立刻封锁脉冲输出，停机保护，同时记录故障信息。
安装要求 断电状态下将板卡固定在变频器控制柜内，通讯线缆、编码器线缆使用屏蔽电缆，与动力电缆分开敷设。接线完成上电，执行电机辨识，配置电机铭牌参数，测试各类保护功能。柜体配备强制风冷散热，板卡可靠接地。
使用注意事项 断电后等待功率电容充分放电，再拆装板卡；禁止带电插拔通讯与编码器接头；定期清理板卡积尘；故障停机后读取故障代码排查功率单元与电机故障；更换板卡后需要重新下载控制参数。
