描述

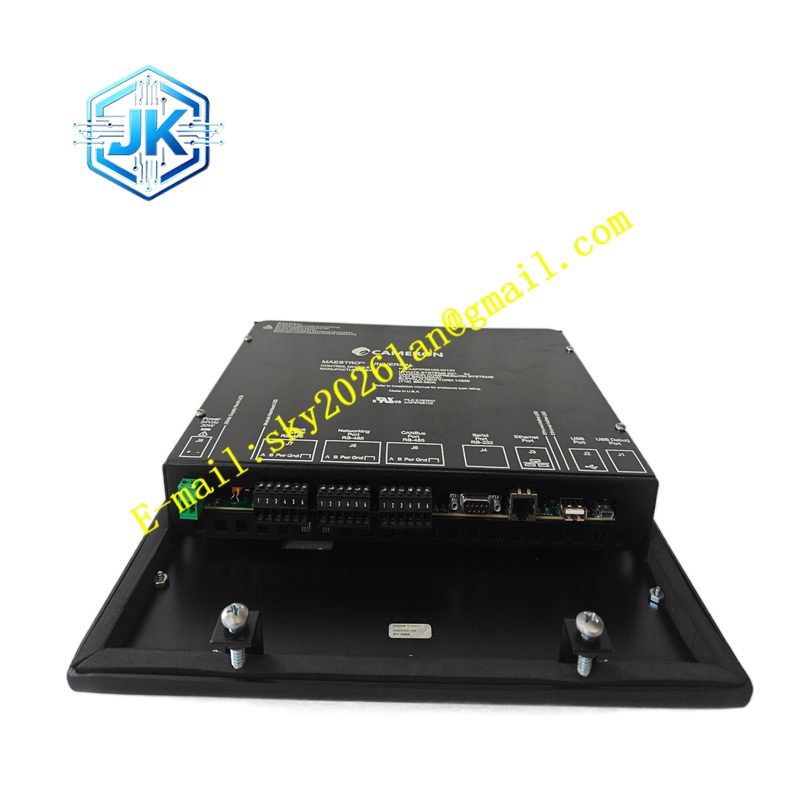

Cameron AAP3798102-00130
技术规格 多路隔离数字输入、数字输出通道；支持 4-20mA 模拟信号采集；通道光电隔离；直流 9-30V 宽范围供电；支持 Modbus RTU 通讯；工作温度区间 – 40℃至 85℃；具备通道短路保护。
功能特点 采集现场压力开关、温度开关、位置反馈等无源接点信号；输出隔离驱动信号，控制压缩机加载电磁阀、放空阀继电器；模拟通道采集变送器 4-20mA 信号；通道光电隔离，隔绝现场强干扰；单通道短路保护，故障不扩散至主控板；通道状态实时上传主控处理器。
应用场景 天然气压缩机控制柜内，配合 AAP3798102 主控模块，接入现场开关、变送器、执行电磁阀。
性能参数 数字信号响应速度稳定；模拟采集精度满足压缩机监测需求；隔离耐压高，耐受油气现场浪涌干扰；抗振动能力适配压缩机机组。
材质构成 板卡基材 FR-4 耐振 PCB；光电隔离器件、信号采集芯片为宽温工业器件；连接器镀金；端子基座阻燃 PC。
结构特征 机箱插卡式结构；板卡前端设有接线端子排，接入现场线缆；后端接插件连接主控处理器背板；面板配置通道指示灯；带防震卡扣与固定螺丝孔。
工作原理 现场开关接点信号接入前端端子，经过光电隔离转为逻辑电平送入背板传给主控板；主控板下发的电磁阀驱动信号，经本模块光电隔离后驱动输出回路，控制外部继电器；模拟变送器信号经调理采样后转为数字量上传主控。
安装要求 断电安装，端子接线对照机组图纸；动力电缆和信号电缆分开走线；屏蔽电缆单点接地；接线紧固，避免机组振动造成虚接。
使用注意事项 输出回路负载不可超过模块驱动容量；油气现场做好端子防水防尘；振动工况定期紧固端子；通道短路后先排查现场线路负载，再检修模块。
