描述

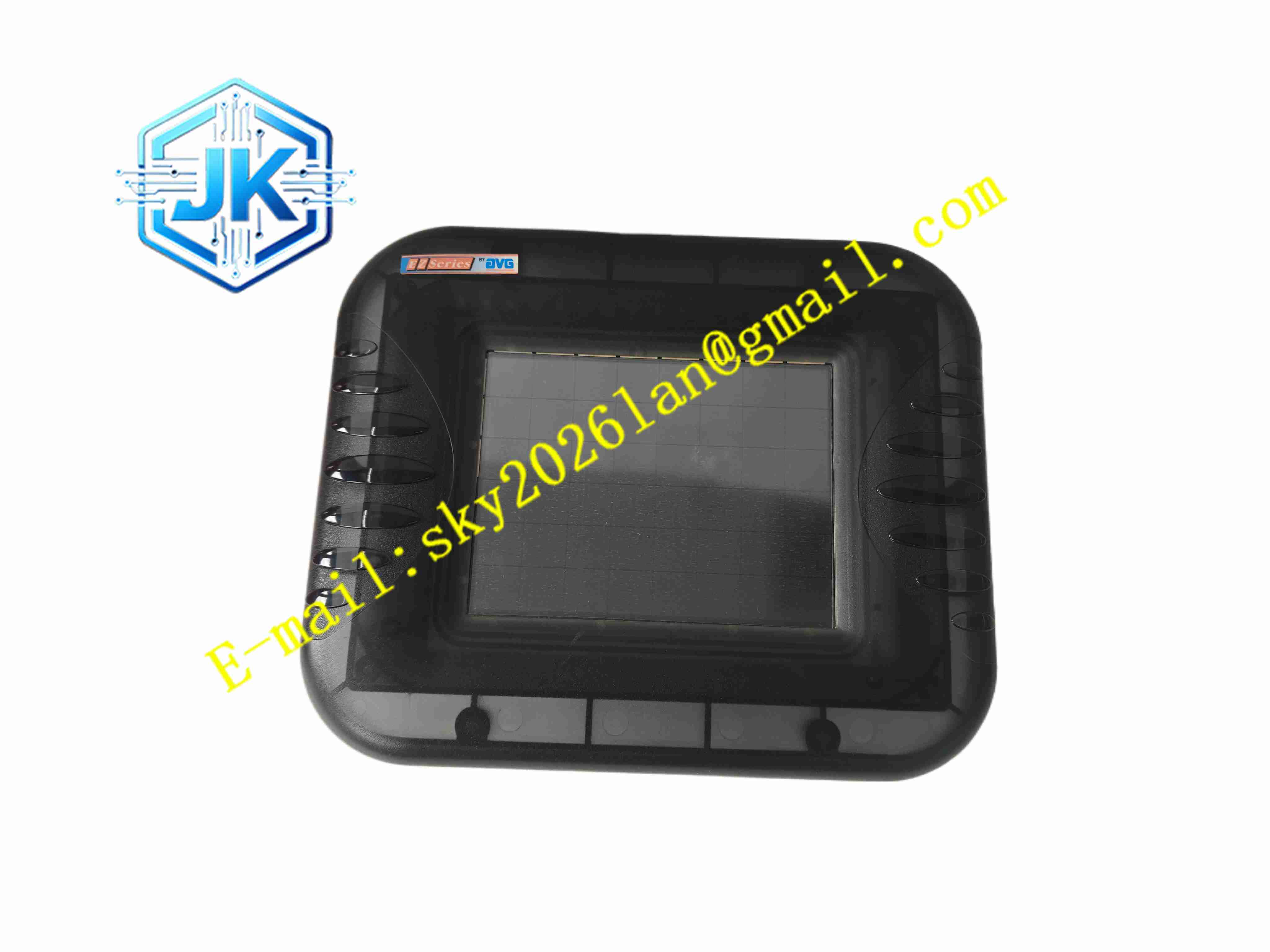

Automation Direct EZ-S6M-F
技术规格
品牌：Automation Direct
系列：EZ-Touch
型号：EZ-S6M-F
产品类型：触摸屏人机界面
显示类型：彩色触摸屏
通信接口：串口、以太网，具体以实际版本为准
供电电源：24V DC
安装方式：面板嵌入式安装
防护等级：正面具备防护等级，适合工业面板安装
适用平台：Automation Direct 及配套 PLC、仪表设备
功能特点
提供图形化操作界面
支持触摸操作和画面切换
可显示设备状态、报警信息和工艺参数
支持串口和以太网通信
便于现场调试和运行监控
可与多种工业设备连接
画面组态相对简便
适用于中小型自动化系统
应用场景
小型自动化生产线操作面板
包装设备人机界面
输送系统状态监控
水处理设备参数设置
HVAC 系统显示与控制
试验机或测试台操作界面
PLC 系统配套 HMI
需要本地操作和监控的工业设备
性能参数
供电电压：24V DC
显示方式：彩色触摸屏
通信方式：串口、以太网，具体以实际型号版本为准
安装方式：面板嵌入式安装
防护等级：正面符合工业面板安装要求
工作温度：符合工业自动化环境要求
报警功能：支持设备报警显示和提示
材质构成
工业级前面板
液晶显示屏
触摸感应层
内部主板和处理器
通信接口电路
电源输入电路
面板固定卡扣
接线端子
结构特征
矩形触摸屏外形
前面板适合嵌入控制柜或操作台
正面为显示和触摸操作区域

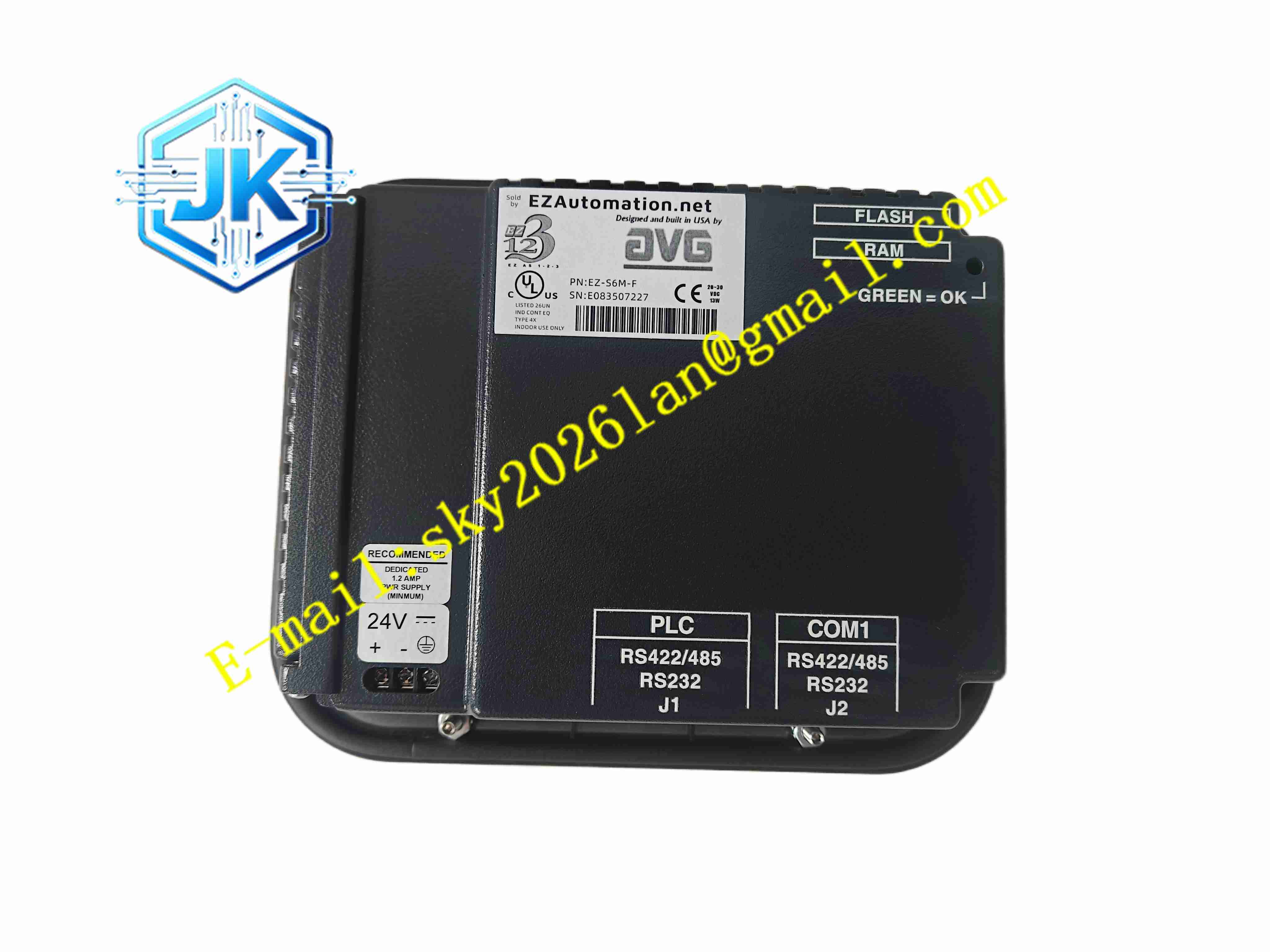

背面设置电源和通信接口
侧面或背面提供面板固定结构
型号标识位于机身铭牌或标签上
结构紧凑，适合中小型控制柜
接线端子集中布置
工作原理
EZ-S6M-F 通过串口或以太网与 PLC、仪表或其他控制器建立通信。HMI 按照组态画面读取设备数据，并将运行状态、工艺参数、报警信息等显示在触摸屏上。操作人员通过触摸画面修改设定值、启停设备或切换运行模式。HMI 将操作指令发送至控制器，由控制器执行相应动作，从而实现人机交互和设备监控。
安装要求
安装前确认面板开孔尺寸符合型号要求
确认供电电源为 24V DC
正确连接通信线缆，确认协议和地址设置正确
确保面板嵌入牢固，密封垫安装到位
保持背面接线空间充足
通信线缆应远离强电和干扰源
上电后检查显示、触摸和通信是否正常
首次使用前应下载或确认画面程序
使用注意事项
不得超范围使用通信协议
避免在强振动、强电磁干扰环境中裸露安装
保持触摸屏表面清洁，避免硬物划伤
不得在运行中随意插拔通信线缆
更换设备前应备份画面程序
维护前应先断开电源
固件和画面软件应使用 Automation Direct 官方版本
具体参数以 Automation Direct 官方数据手册和铭牌为准
