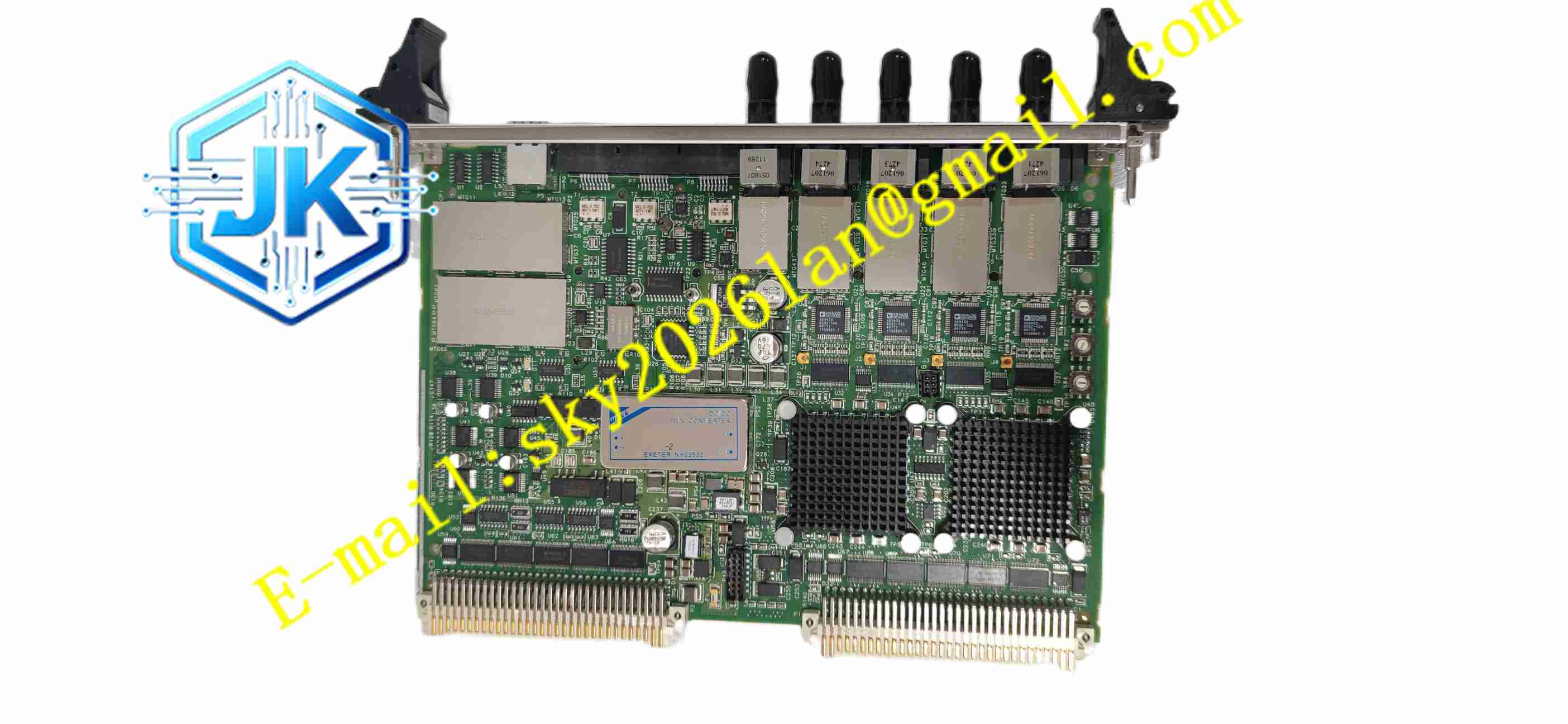

ZYGO ZMI-4104 激光干涉位移测量板卡
技术规格 型号：ZMI-4104 品牌：ZYGO 板卡规格：6U VME64x 通道数量：4 通道独立测量 位置分辨率：0.15 nm 最大测量速度：±2.55 m/s 最大速度下测量精度：0.2 nm 最小接收光功率：0.07 µW 工作温度：0℃ ~ +40℃ 存储温度：-20℃ ~ +70℃ 通信接口：VME64x 背板总线 配套光源：ZYGO 7702、7714、7724 系列双频激光器
功能特点 四通道并行同步采集，四路测量轴同步采样无时间偏移。 支持专利循环误差补偿功能，消除干涉测量系统周期性非线性误差。 内置环境折射率补偿接口，接入温度、气压、湿度传感器，自动修正空气折射率带来的测量偏差。 实时输出位置、速度、加速度三组测量数据，直接供给上位运动控制器做闭环控制。 低光功率检测能力，仅需 70nW 微弱光信号即可稳定采集，降低激光系统功率要求。 VME 标准结构，多卡堆叠扩展，最多搭建 64 轴大型多自由度精密测量系统。
应用场景 半导体光刻机工件台纳米定位测量，光学计量实验室超高精度位移标定，纳米运动平台闭环位置反馈，精密光栅干涉测量系统，航天光学元件检测设备。
性能参数 位置测量分辨率 0.15 纳米，满足亚纳米级定位反馈需求。 高速运动状态下保持 0.2nm 的测量精度，高速动态测量无失真。 相位细分最高 4096 倍细分，位置采样更新速率高。 通道之间串扰极低，多轴同时测量互不干扰。 长期连续运行，温漂控制在极低水平。
材质构成 板卡基材：FR4 高 Tg 多层工业印制电路板，表面三防涂层。 核心器件：高速光电信号调理芯片、FPGA 相位解算处理器、高速 AD 采集芯片。 背板连接器：VME64x 镀金欧式插座，降低接触电阻。 散热结构：板载铝制散热片，被动散热。 前面板：铝合金加固面板，带板卡状态指示灯。
结构特征 标准 6U VME 欧式插卡外形，前面板集成四路光纤信号输入接口。 电路板强弱信号分区布局，光信号接收回路与 VME 总线数字回路物理隔离。 板载独立四路光电转换模块，每通道独立信号调理电路。 金属加固前面板，具备锁定卡扣，插入 VME 机箱后可锁紧固定，抵抗振动。
工作原理 双频激光干涉仪反射回来的外差干涉光信号送入板卡光纤接口，光电转换器件将光强干涉信号转换为电信号，经过放大、滤波后送入 FPGA 芯片做相位解算与电子细分。处理器根据相位变化计算被测对象的位移数值，同步衍生计算速度与加速度数据，通过 VME 背板总线向上位控制器输出测量结果。板卡持续接收环境温压湿信号，实时修正空气折射率对激光波长带来的测量误差，同时执行通道自诊断，上报光路信号丢失等故障。
安装要求 板卡必须在 VME 机箱断电状态下插入 6U 插槽，锁紧面板固定螺丝。 光纤接头安装保持洁净，禁止触碰光纤端面，光纤最小弯曲半径严格遵守手册。 VME 机箱内部保证恒温，避免温度波动影响板卡测量精度。 光纤线缆远离振动源，振动会引入光路噪声，降低测量稳定性。 多卡系统配置统一背板时钟，保证所有测量通道同步采样。
使用注意事项 光纤端面禁止油污、粉尘污染，污染会造成光功率不足，测量失效。 设备运行环境保持恒温恒湿，温度变化会直接影响纳米级测量精度。 拆装板卡佩戴防静电手环，静电会击穿板上高速芯片。 严禁超最大测量速度运行，超出量程会造成相位丢失，需要重新寻零。 定期做光路校准，补偿光学元件老化带来的测量漂移。
