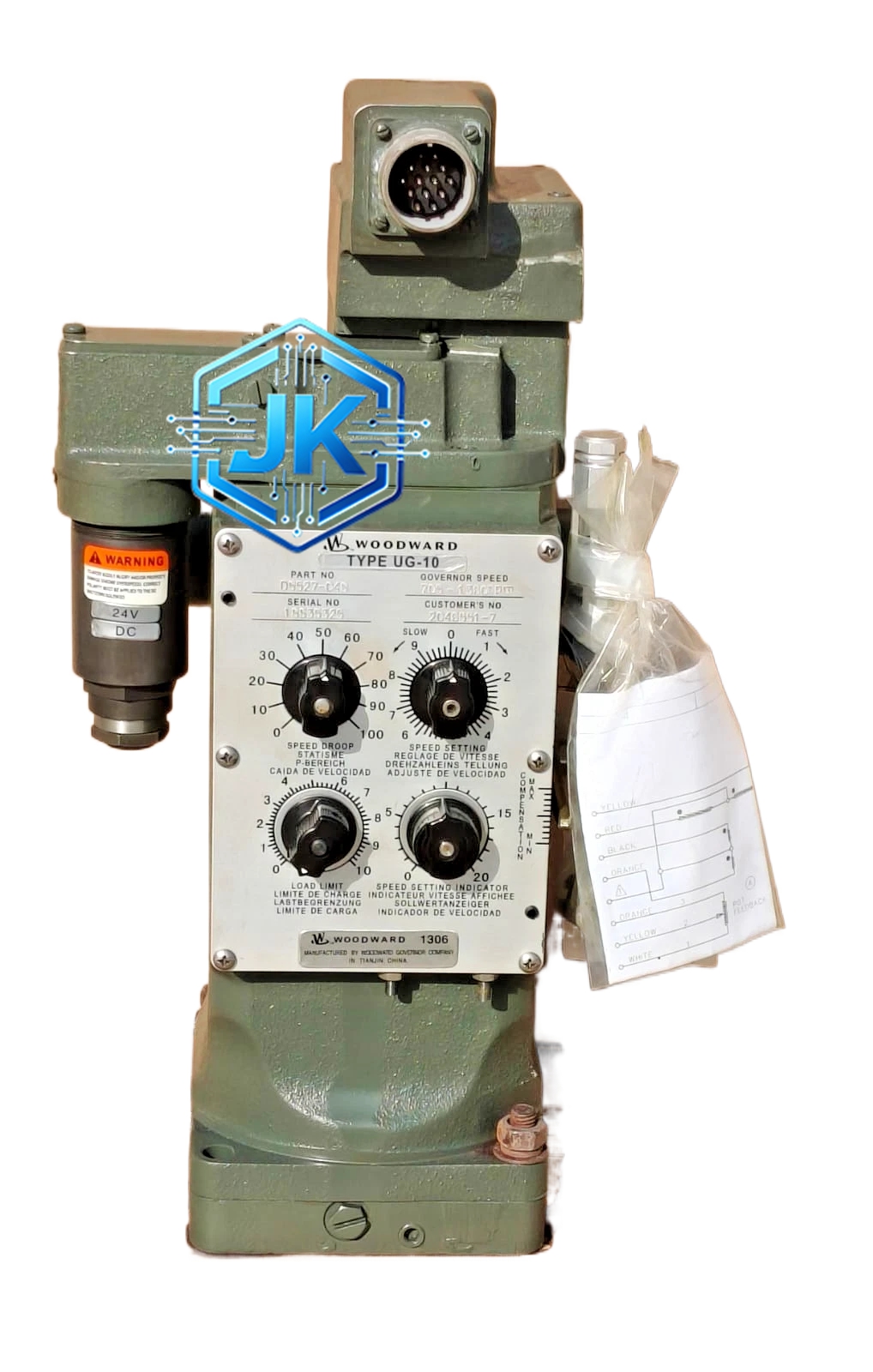

Woodward UG-10D
技术规格：
- 控制类型：全数字式电子调速器
- 处理器：16位微处理器，采样周期 10ms
- 转速输入：MPU磁电式传感器，0~8kHz
- 电压输入：PT100（1路）+ 外部电压信号（0~10V DC，1路）
- 模拟量输出：4~20mA（2路）：1路至调速执行器，1路至调压执行器（AVR）
- 继电器输出：2组无源继电器
- 通信接口：RS-485（Modbus RTU）
- 供电电压：24VDC
- 工作温度：-10°C ~ +60°C
- 防护等级：IP20
- 安装方式：DIN导轨 / 面板嵌入式（144mm × 96mm开孔）
- 尺寸：约 144mm × 96mm × 60mm
- 重量：约 0.4kg
功能特点：
- 双路输出：同时输出调速信号和调压信号，可直接控制AVR实现电压调节
- 可调频率下垂：0%~5%连续可调
- RS-485通信：支持Modbus RTU协议，可与上位机或其他Woodward控制器通信
- 完整保护：超速、欠速、过压、欠压、传感器故障、执行器反馈丢失
- 面板操作：LED指示 + 电位器 + 按键，现场调试方便
应用场景：
- 柴油发电机组（500kW~3000kW）
- 工业发动机驱动系统
- 船舶辅机
- 油田固定式电站
安装要求：
- 144mm × 96mm面板开孔
- MPU传感器安装在飞轮齿圈正对面，间隙 0.5~1.5mm
- RS-485通信线使用屏蔽双绞线
使用注意事项：
- RS-485通信需设置正确的从站地址和波特率
- 调压输出信号需与AVR的输入范围匹配（通常4~20mA对应90~130%额定电压）
- 每6个月校准一次执行器
