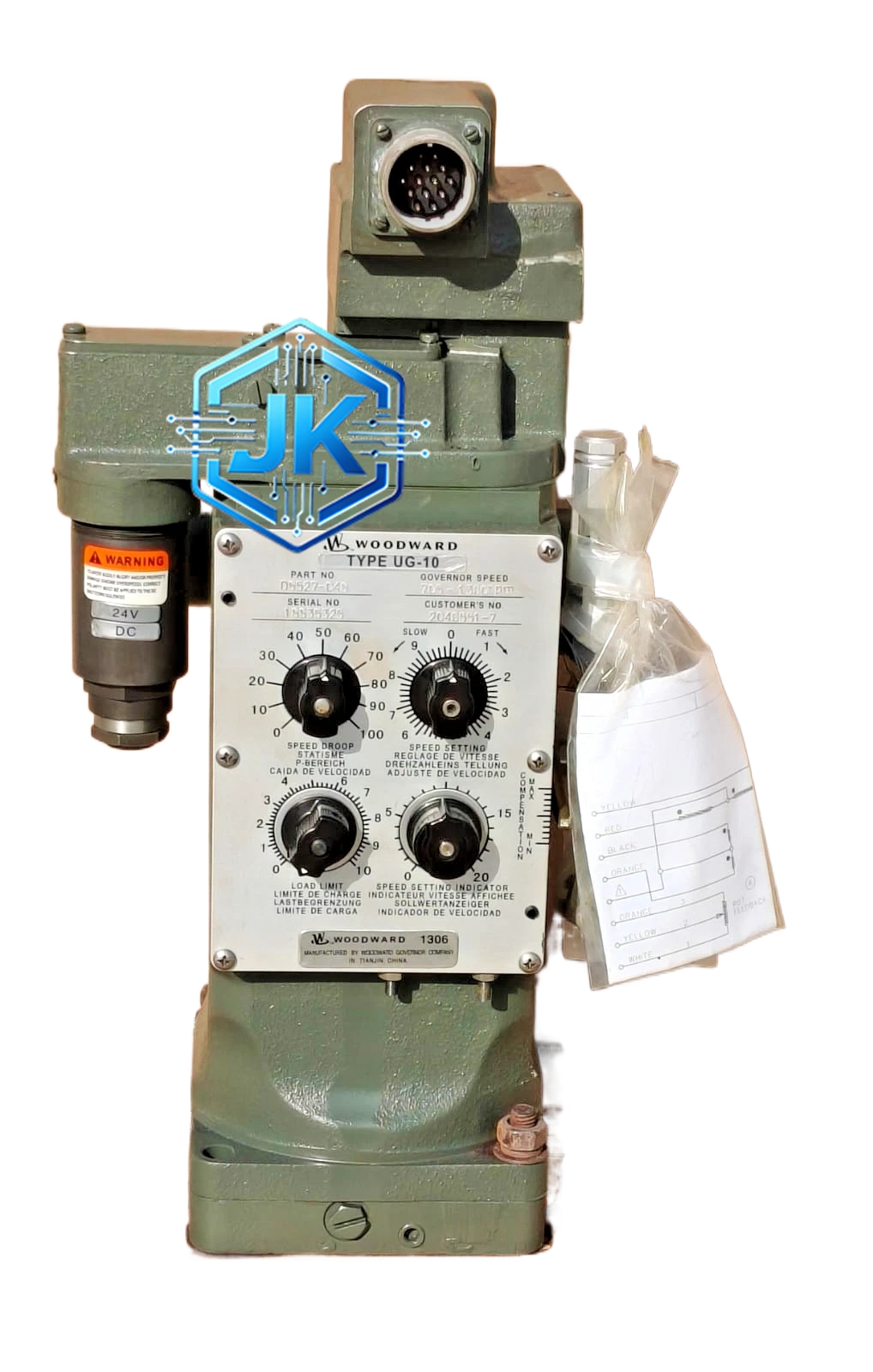

Woodward TYPE UG-10D
技术规格：
- 控制类型：全数字式电子调速器（Digital Electronic Governor）
- 处理器：16位微处理器，采样周期 10ms
- 转速输入：MPU磁电式传感器，频率范围 0~8kHz
- 电压输入：PT100/PT1000温度传感器接口，支持外部电压信号（0~10V DC）
- 模拟量输出：4~20mA DC，用于驱动燃油执行器（505/505E/509系列执行器）
- 继电器输出：2组无源继电器（报警输出、故障输出）
- 通信接口：RS-485（Modbus RTU协议）
- 供电电压：24VDC ± 10%
- 工作温度：-10°C ~ +60°C
- 存储温度：-40°C ~ +85°C
- 防护等级：IP20（面板安装型）
- 安装方式：DIN导轨安装或面板嵌入式安装
- 尺寸：约 144mm × 96mm × 60mm（DIN标准开孔）
- 重量：约 0.4kg
功能特点：
- PID数字调节：内置比例-积分-微分控制算法，转速调节精度 ±0.25%
- 频率下垂（Droop）：支持 0%~5% 可调频率下垂，满足多机并联需求
- 最大/最小负荷限制：防止发动机过载或失速
- 启动/停机控制：支持远程启动、远程停机和紧急停机信号
- 保护功能：超速保护（115%额定转速）、欠速保护（85%额定转速）、传感器故障保护、执行器反馈丢失保护
- LED状态指示：面板设有运行（绿）、报警（黄）、故障（红）三色LED
- 参数设置：通过面板电位器和按键进行参数调整
工作原理：
控制器通过MPU传感器实时采集发动机飞轮齿圈的转速脉冲信号，经内部微处理器计算后与用户设定的目标转速比较。偏差信号经PID算法运算后，输出4~20mA电流信号驱动燃油执行器（调节齿条或电子喷油器），从而控制进入发动机的燃油量，实现转速的精确调节。
应用场景：
- 中低速柴油发电机组（300kW~2000kW）
- 工业柴油发动机驱动（泵、压缩机、风机等）
- 船舶辅机柴油发动机
- 矿山、油田固定式发电站
安装要求：
- 安装位置应远离强电磁干扰源（如大电流开关柜、变频器等），最小距离不低于30cm
- MPU传感器信号线应使用屏蔽双绞线，屏蔽层单端接地
- 供电电源应加装滤波器
- 执行器反馈线应与传感器信号线分开走线
使用注意事项：
- 首次上电前必须确认所有接线正确，特别是转速传感器极性
- MPU传感器与飞轮齿圈的间隙应在 0.5~1.5mm 之间
- 执行器校准应每6个月进行一次
- 长期停用后重新启动前，应检查所有保护功能是否正常
