描述

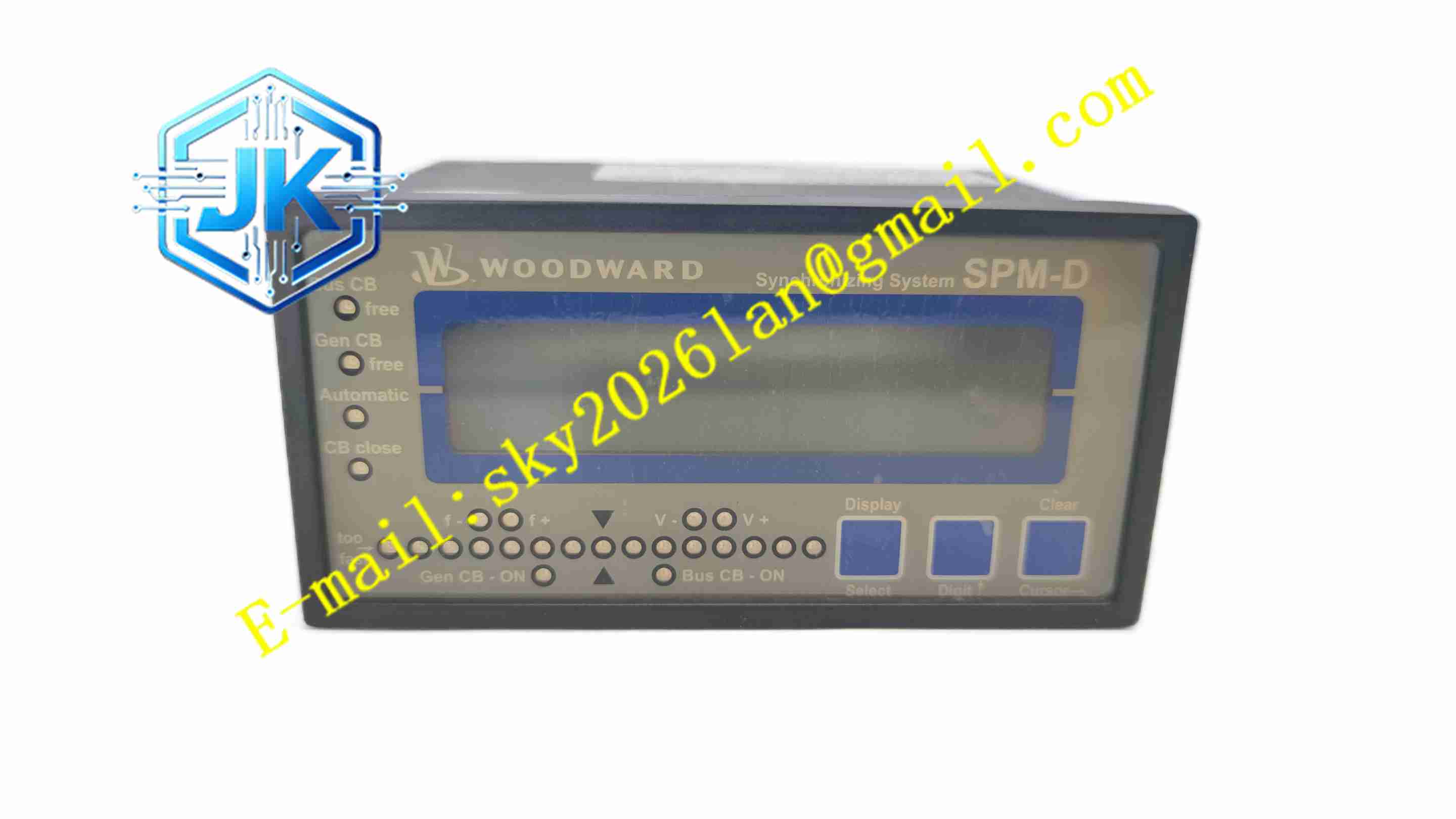

WOODWARD SPM-D11 8440-1706B
技术规格
- 品牌： Woodward
- 型号： SPM-D11
- 订货号： 8440-1706B
- 产品类型： 同步功率管理模块
- 适用对象： 发电机、并网系统、工业动力设备
- 控制功能： 同步控制、功率因数控制、负载因数控制、负载共享、发电机保护
- 显示方式： 集成 LCD 显示，提供系统状态、报警和诊断信息
- 安装方式： 面板安装或控制柜安装
- 外形尺寸： 约 144 mm × 72 mm × 122 mm
- 重量： 约 800 g 以上
- 供电方式： 以设备铭牌和 Woodward 官方手册标注为准
- 通讯接口： 具体接口类型、协议支持和接线方式应以官方技术文件为准
功能特点
- 支持发电机同步并网控制。
- 具备功率因数和负载因数控制功能。
- 支持同步负载共享，适用于多机并联运行。
- 提供发电机保护选项，提升系统安全性。
- 支持电压匹配、相位匹配和转差频率同步。
- 具备有功功率控制和真均方根功率计算能力。
- 支持软卸载特性，降低并网或负荷切换冲击。
- 提供隔离运行控制和死母线运行功能。
- 通过 LCD 显示运行状态、报警和诊断信息。
- 适用于需要精确同步和功率管理的发电系统。
应用场景
- 柴油发电机组并网控制。
- 燃气发电机组功率管理。
- 工业自备电站负载分配。
- 船舶电站同步与功率管理。
- 多机并联发电系统。
- 石化、电力、冶金、造纸等工业动力系统。
- 需要功率因数调节和负载共享的发电控制柜。
性能参数
- 支持发电机同步控制。
- 支持功率因数、负载因数调节。
- 支持负载共享与有功功率控制。
- 具备真均方根功率计算能力。
- 支持软卸载、隔离运行和死母线运行。
- 提供报警、诊断和状态显示。
- 具体输入电压、输出电压、频率范围、同步精度、保护定值、通讯协议、工作温度和防护等级应以 Woodward 官方手册和设备铭牌为准。
材质构成
- 工业级印刷电路板。
- 微处理器及信号处理电路。
- 同步检测与功率计算电路。
- 继电器输出或开关量接口。
- 模拟量输入输出电路。
- LCD 显示屏及操作按键。
- 接线端子或背板连接器。
- 金属或工程塑料外壳。
结构特征
- 模块化面板安装结构。
- 前面板集成 LCD 显示屏。
- 提供状态指示灯和报警提示。
- 接线端子布局清晰，便于现场接线。
- 外壳防护结构适应工业控制柜环境。
- 铭牌标注型号、订货号和电气参数。
工作原理
SPM-D11 通过检测发电机侧和电网侧的电压、频率、相位等信号，判断是否满足并网条件。当电压、频率和相位接近一致时，模块发出合闸指令，实现发电机与电网或母线的安全同步。并网后，模块根据设定值对有功功率、无功功率、功率因数和负载分配进行调节，使多台发电机组之间保持稳定负载共享。模块持续监测运行状态，当出现过载、失步、电压异常或保护条件触发时，发出报警或保护动作信号。
安装要求
- 安装在干燥、通风良好的控制柜或仪表盘内。
- 安装位置应便于观察显示屏和操作按键。
- 接线前应确认供电电压与铭牌一致。
- 电压、频率、相位检测信号应按手册接入。
- 控制输出、保护输出和通讯接线应独立标识。
- 信号线应与动力电缆分开敷设。
- 屏蔽层应按规范接地。
- 上电前应检查接线、地址设置和保护定值。
使用注意事项
- 并网操作前必须确认同步条件满足。
- 不得随意修改保护定值和同步参数。
- 多机并联时应确认负载共享设置一致。
- 出现报警时应先查明原因，再复位运行。
- 维护前应断开相关电源并做好安全隔离。
- 备件替换时应核对 8440-1706B 完整订货号。
- 具体接线图、参数整定和故障代码应以 Woodward 官方手册为准。
