描述

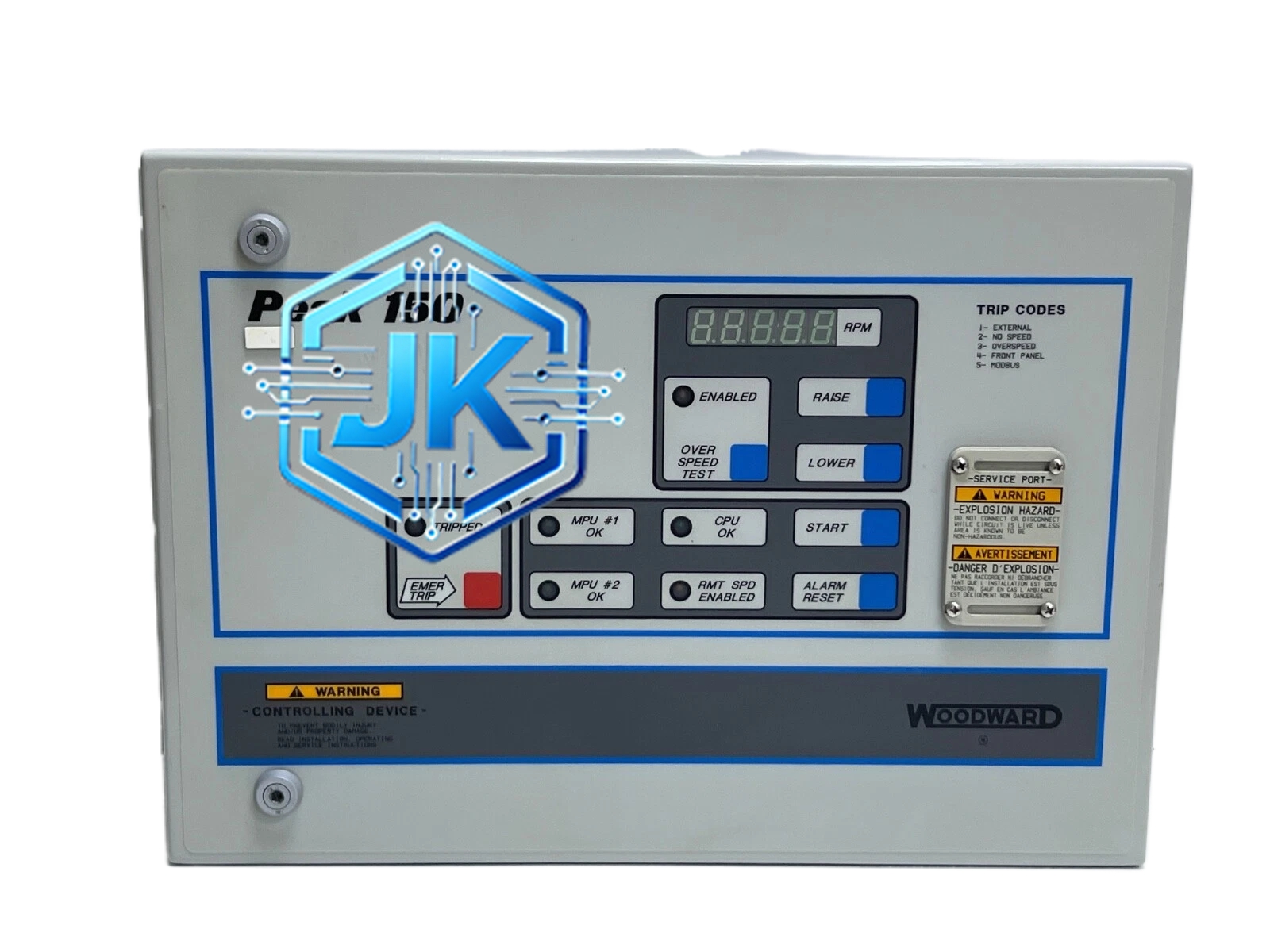

Woodward PGG-EG200
技术规格：
- 控制器型号：PGG-EG200
- 适用功率范围：100kW ~ 1000kW
- 控制功能：发动机调速、发电机调压、并网控制、保护
- 转速输入：MPU脉冲，0~10kHz
- 电压输入：3PT，0~500V AC
- 电流输入：3CT，0~5A AC
- 点火输出：4路（4缸发动机）或 6路（6缸发动机）
- 燃油输出：1路PWM（或2路，视配置而定）
- 模拟量输入：6路AI（水温、油温、油压、进气压力等）
- 模拟量输出：3路AO（调速、调压、需量）
- 数字量输入：10路DI
- 数字量输出：6路DO
- 通信接口：CANbus / RS-485（Modbus RTU）
- 供电电压：24VDC
- 工作温度：-10°C ~ +55°C
- 防护等级：IP54（前面板）
- 安装方式：面板嵌入式安装（96mm × 96mm开孔）
- 显示屏：4.3英寸单色LCD
功能特点：
- 一体化设计：发动机控制和发电机控制集成在一个控制器内，减少接线和安装成本
- 自动并网：支持自动同步并网，同步精度频率差 ≤ ±0.05Hz
- 4机并联：支持最多4台机组并联运行
- 下垂控制：频率下垂 0~5% 可调
- 多重保护：过速、欠速、过压、欠压、过频、欠频、逆功率、水温过高、油压过低
- 状态显示：LCD显示发动机转速、发电机电压、频率、运行状态
工作原理：
PGG-EG200通过MPU采集发动机转速，通过PT/CT采集发电机电压和电流。内部MCU同时执行发动机调速算法和发电机调压算法。当需要并网时，控制器自动检测母线电压的频率和相位，满足同步条件后发出合闸指令。并网后，根据下垂特性自动分配负荷。
应用场景：
- 备用柴油发电机组（100kW~1MW）
- 移动电站（拖车式发电机组）
- 小型工厂自备电站
- 通信基站备用电源
- 建筑工地临时供电
安装要求：
- 96mm × 96mm面板开孔，安装深度 ≤ 80mm
- MPU传感器间隙 0.5~1.5mm
- CT二次侧必须接地，严禁开路
- 供电电源加装EMI滤波器
使用注意事项：
- 一体化设计意味着发动机和发电机参数需同时配置，修改时需同时考虑两者
- LCD屏背光寿命约50000小时，到期需更换
- 每6个月检查一次接线端子紧固情况
