描述

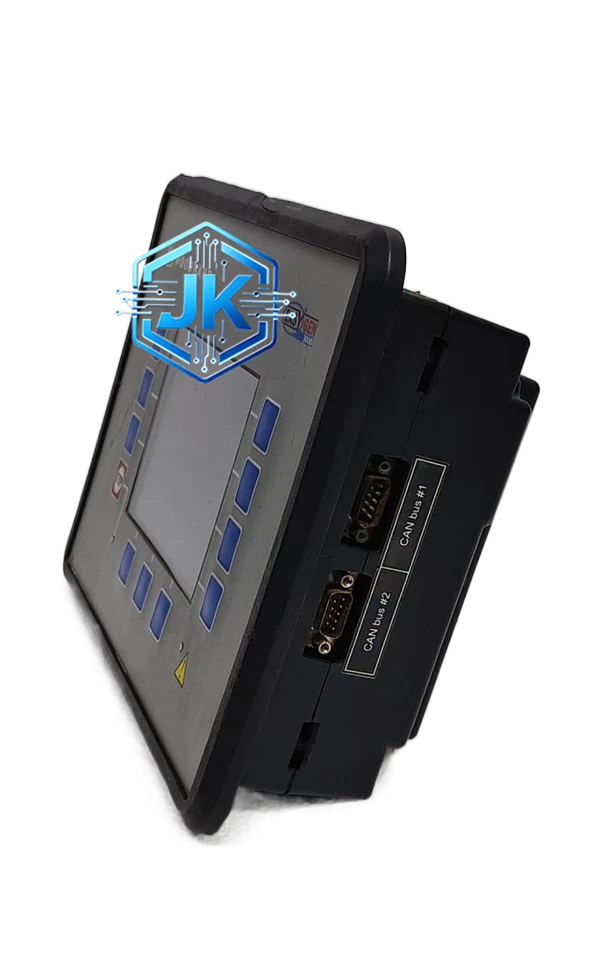

Woodward ESDR45448-897
技术规格：
- 控制器系列：ESDR 45系列
- 输入信号：MPU脉冲（磁电式转速传感器），频率范围 0~10kHz
- 输出信号：4~20mA DC（至燃油执行器）
- 继电器输出：2组无源继电器（报警和保护）
- 通信接口：RS-485（Modbus RTU）
- 供电电压：24VDC ± 10%
- 工作温度：-10°C ~ +60°C
- 防护等级：IP20（面板安装）
- 安装方式：DIN导轨安装
- 尺寸：约 90mm × 70mm × 50mm
功能特点：
- 独立调速：内置PID算法，可独立完成转速调节，也可接收上级控制器的调速指令
- 转速精度：±0.1%
- 频率下垂：0~10% 可调
- 保护功能：超速保护、欠速保护、传感器故障保护
- 参数设置：可通过面板按键或上位机软件修改参数
工作原理：
ESDR模块通过MPU传感器实时采集发动机飞轮齿圈的转速脉冲信号，经内部微处理器计算出实际转速后，与设定转速比较。偏差信号经PID算法运算后，输出4~20mA电流信号驱动燃油执行器（燃油齿条或电子喷油器），从而调节进入发动机的燃油量，实现转速的精确控制。
应用场景：
- 中小型柴油发电机组（100kW~1000kW）
- 工业柴油发动机调速
- 燃气轮机调速
- 作为EGCP/EASYGEN的从站调速执行单元
安装要求：
- 安装位置应远离强电磁干扰源
- 传感器信号线应使用屏蔽双绞线
- 供电电源应加装滤波器
使用注意事项：
- 首次上电前必须确认MPU传感器极性正确
- MPU传感器与飞轮齿圈间隙应在 0.5~1.5mm
- 执行器校准应每6个月进行一次
