描述

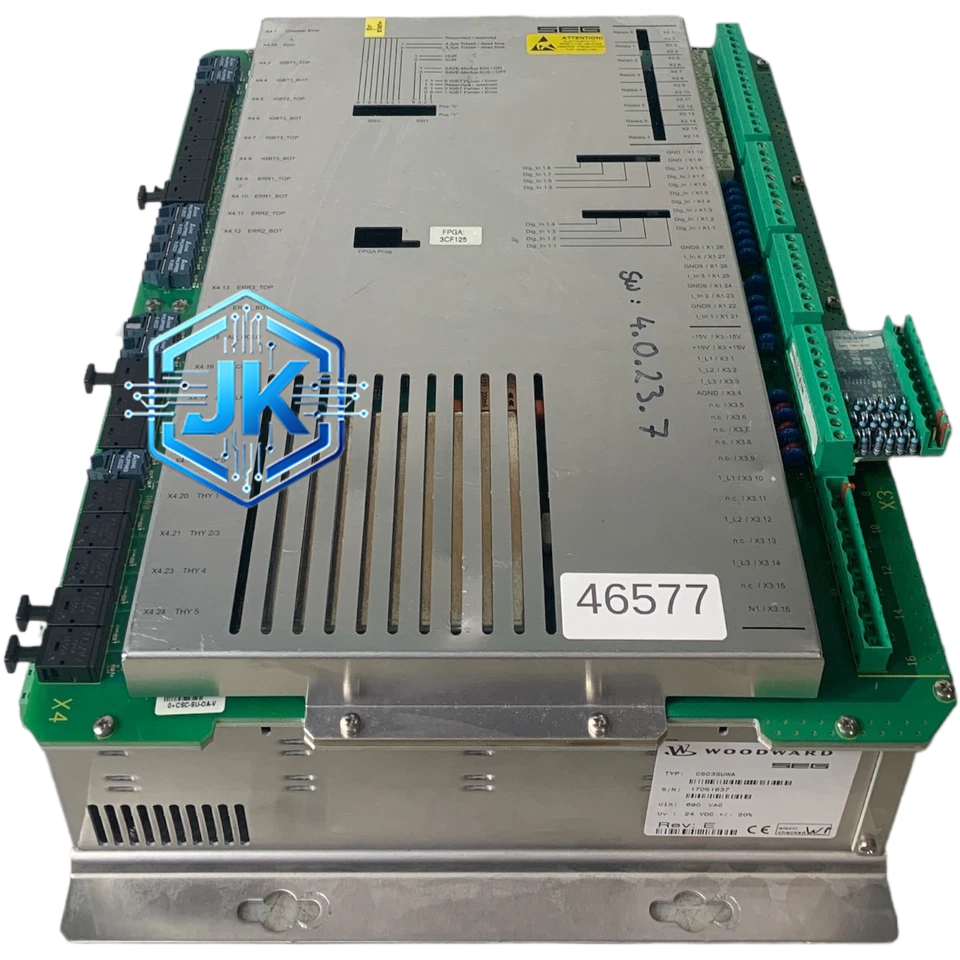

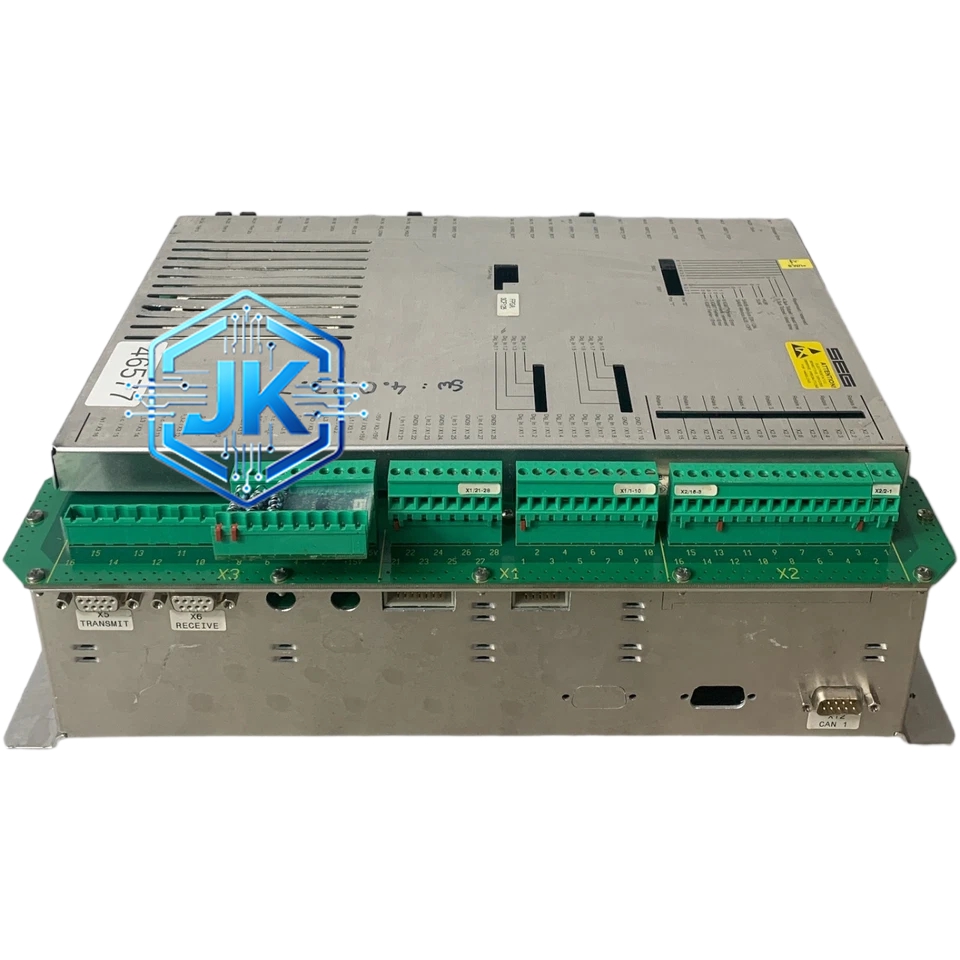

Woodward CSC3HUWB2
技术规格：
- 同步精度：频率差 ±0.01 Hz，相位差 ±2°，电压差 ±0.5%
- 电压输入范围：0～150VAC（经 PT 降压）
- 频率输入范围：45～65 Hz
- 数字输入：8 路无源触点
- 数字输出：4 组继电器（每组 2 触点，5A/250VAC）
- 模拟输入：2 路（4～20mA，用于负荷反馈）
- 模拟输出：2 路（4～20mA，用于速度/负荷设定）
- 通信：RS-485 / Modbus RTU + 以太网（可选）
- 电源：85～265VAC 或 24VDC
- 防护等级：IP65（前面板）
功能特点：
- 自动准同步并网：实时检测频率差、相位差、电压差，条件满足时自动发出合闸指令
- 半自动同步：操作员确认同步条件后手动合闸
- 残压同步（死母线合闸）模式：电网完全失压时自动启动并网
- 合闸提前角可编程：补偿断路器合闸时间，确保合闸瞬间相位差为零
- 同步条件全部可设定：频率差、相位差、电压差允许范围均可自定义
- 闪光测试功能：内置同步指示灯，频率差大时快速闪烁，接近同步时慢闪
- 支持多台机组依次并网：可设定并网顺序和间隔时间
- 事件记录：存储 1000 条同步事件，支持 USB 和以太网导出
- 内置自检功能：上电自动检测 PT 回路、同步回路和输出回路
应用场景：
大型船舶主电站并网、船用应急发电机自动并网、陆用多机并联电站同步、数据中心多机组备电系统同步、微电网并网操作、海上钻井平台电站同步。
性能参数：
- 同步检测周期：5 ms
- 合闸时间偏差：小于 3 ms
- 合闸脉冲宽度：50～500 ms 可调
- 工作温度：-25℃～+70℃
- 绝缘强度：输入对地 2500VAC / 1 分钟
- 抗振动：10g（10～2000Hz）
- 抗冲击：30g，11ms 半正弦波
材质构成：
- 外壳：2mm 冷轧钢板，船用级环氧富锌底漆 + 聚氨酯面漆
- 前面板：3mm 铝合金拉丝 + 钢化玻璃视窗
- PCB：6 层板，沉金工艺， conformal coating 三防涂层
- 端子：黄铜镀镍，耐盐雾
- 连接器：M12 航空防水连接器（可选）
结构特征：
- 面板安装式，开孔尺寸 144mm × 144mm
- 前面板设有 128×64 LCD 显示屏、6 个操作按键、12 个 LED 指示灯
- 背面设有密集端子排，按功能分区：PT 输入区、同步输出区、数字 I/O 区、模拟 I/O 区、通信区、电源区
- 内部包含主控板、模拟量板、数字量板、通信板、电源板共 5 块 PCB
- 底部设有 DIN 导轨安装卡扣，也可面板螺丝固定
工作原理：
实时采集待并侧和母线侧的电压信号（经 PT 降压后），计算两侧的频率、相位和电压幅值。当三个参数均在设定允许范围内时，根据合闸提前角提前发出合闸脉冲，补偿断路器合闸时间，确保主触头闭合瞬间两侧相位一致。合闸后自动将机组移交给并联控制器管理，或切换至独立运行模式。
安装要求：
- 面板开孔 144mm × 144mm，安装深度不超过 85mm
- PT 输入线使用屏蔽双绞线，屏蔽层在控制器端单端接地
- 数字 I/O 线使用普通控制电缆即可
- 通信线使用 Woodward 专用通信电缆
- 接地电阻小于 0.5Ω
- 安装位置远离大功率变频器
使用注意事项：
- 同步参数需根据实际断路器合闸时间整定，出厂值仅为参考
- 合闸提前角需实测断路器合闸时间后设定，一般为 30～80 ms
- PT 回路需每 6 个月校验一次，确保电压测量准确
- 严禁在同步条件不满足时强制合闸
- 每 12 个月进行一次全面功能测试
