描述

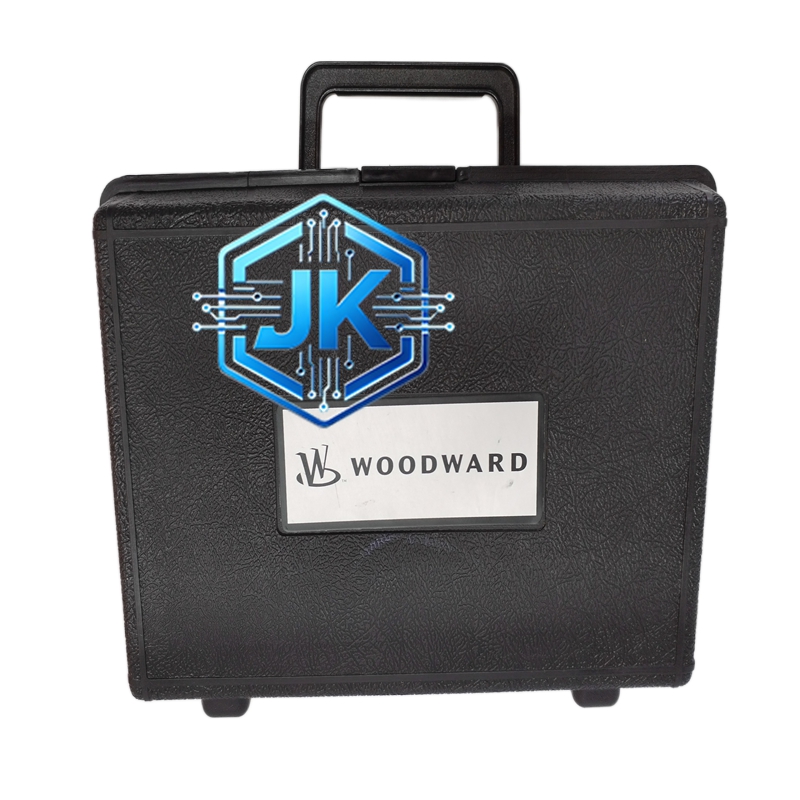

WOODWARD 9907-205 — SPEEDTRONIC TDB-205 数字式电液调速器
技术规格：
- 处理器架构：16 位微处理器（Intel 80C196 或同等级），主频 16MHz
- 内存：64KB Flash ROM，32KB RAM
- 通信接口：RS-485 串口（Modbus RTU），9600-115200bps 可配置
- I/O 处理能力：支持 8 个模拟量输入、4 个模拟量输出、16 个数字量输入、8 个数字量输出
- 转速测量精度：±0.02% 满量程（比 2301A 的 ±0.05% 高 2.5 倍）
- 阀位控制精度：±0.05% 满量程
- 响应时间：约 40ms（比 2301A 快一倍，比 505 慢）
- 控制算法：PID + 增益调度
- 供电：+24VDC，双路冗余
- 功耗：约 10W
- 工作温度：-10°C 至 +55°C
- 尺寸：约 280mm × 200mm（与 2301A 相同尺寸，可直接替换）
- MTBF：大于 100,000 小时
功能特点：
- 数字式设计，控制参数通过串口软件修改（无需电位器），比 2301A 方便得多
- RS-485 Modbus 通信，可接入 DCS 或上位机监控系统
- 内置事件记录（最多 500 条），可通过串口下载
- 前面板 LCD 显示屏（128×64 像素，单色），比 2301A 的指针表更直观
- PID 参数通过前面板按键 + LCD 菜单设置，比 2301A 的电位器更精确
- 可直接替换 2301A（尺寸相同，接线兼容），是 2301A 升级改造的首选方案
材质构成：
- PCB：6 层 FR-4 板
- CPU 芯片：16 位微处理器（Intel 80C196KB 或同等级）
- A/D 转换器：16 位逐次逼近型 ADC（8 通道）
- D/A 转换器：12 位（4 通道）
- RS-485 收发器：Maxim MAX485 或同等级
- LCD：128×64 点阵 LCD，带 LED 背光
- 外壳：铝合金压铸（与 2301A 的钢板外壳不同，更轻）
安装要求：
- 可直接安装于原 2301A 的机架位置（尺寸完全兼容）
- RS-485 通信线使用屏蔽双绞线，终端电阻 120Ω 装在总线两端
- 双路 24VDC 供电必须同时接入
- 前面板 LCD 朝向操作员
使用注意事项：
- 固件版本较老（最后版本发布于 2008 年），新项目建议使用 505 系列
- RS-485 通信需配置正确的 Modbus 地址和波特率
- 前面板 LCD 背光灯泡寿命约 50,000 小时，需定期检查
- 废弃模块需按电子废弃物规定处理
应用场景：
- 2301A 升级改造项目（直接替换，无需改接线）
- 中小型燃气轮机调速系统（存量市场）
- 工业蒸汽轮机调速系统
- 任何需要数字控制但预算有限的场合
