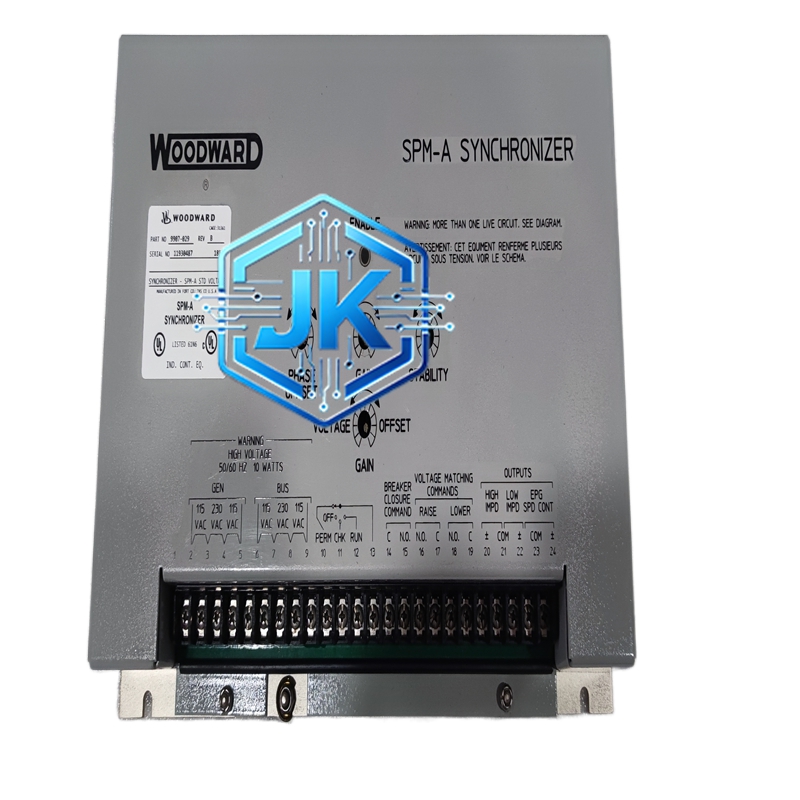

WOODWARD 9907-029 — SPEEDTRONIC 2301A 模拟式电液调速器
技术规格：
- 控制类型：纯模拟式 PID 调节（转速 + 负荷 + 同步三回路）
- 同步功能：自动检测电网电压、频率、相位，自动调节机组使之与电网同步
- 同步精度：频率差小于 0.1Hz，相位差小于 5° 时自动合闸
- 合闸输出：继电器输出（常开，2A/250VAC），驱动并网接触器
- 转速控制：与 9907-018 相同
- 负荷控制：与 9907-028 相同
- 电网输入：100VAC 或 110VAC（来自 PT 电压互感器）
- 响应时间：同步检测周期 20ms，合闸动作时间小于 100ms
- 供电：+24VDC，单路
- 功耗：约 9W（三回路功耗最大）
功能特点：
- 三回路控制：转速 PID + 负荷 PID + 同步器，全部为纯模拟电路
- 同步器自动检测频率差、相位差、电压差，三个条件同时满足时输出合闸信号
- 前面板设有同步表（指针式，显示频率差和相位差）
- 并网后自动从同步模式切换至负荷控制模式，无缝过渡
- 失步保护：并网后如检测到失步（频率差超过 0.5Hz），自动解列
- 前面板设有并网/解列按钮、同步/负荷切换开关
材质构成：
- PCB：6 层 FR-4 板（比 018 多 2 层，因同步电路较复杂）
- 同步检测芯片：专用模拟同步检测电路（LM339 比较器 + RC 移相网络）
- 合闸继电器：大功率继电器（Omron G7L 系列，2A/250VAC）
- 接线端子：螺钉式端子排（3 排，每排 20 个端子，因增加了电网输入端子）
- 外壳：冷轧钢板喷塑（与 018 相同）
安装要求：
- 电网 PT（电压互感器）信号线必须使用屏蔽双绞线，屏蔽层两端接地
- 同步表需在安装后校准（指针零位调整）
- 合闸继电器输出直接驱动并网接触器，不可经过中间继电器
- 控制室需有稳定的 24VDC 供电（电压波动小于 ±5%）
使用注意事项：
- 同步精度受电网 PT 精度影响，PT 精度应优于 0.5 级
- 同步表每 1 年需校准一次
- 并网操作时需确认同步表指针在零位附近（频率差小于 0.1Hz，相位差小于 5°）
- 废弃模块需按电子废弃物规定处理
应用场景：
- 柴油发电机组自动并网系统
- 小型燃气轮机并网发电
- 应急备用柴油发电机自动启动并网系统
- 任何需要自动同步并网的模拟式调速场合
