描述

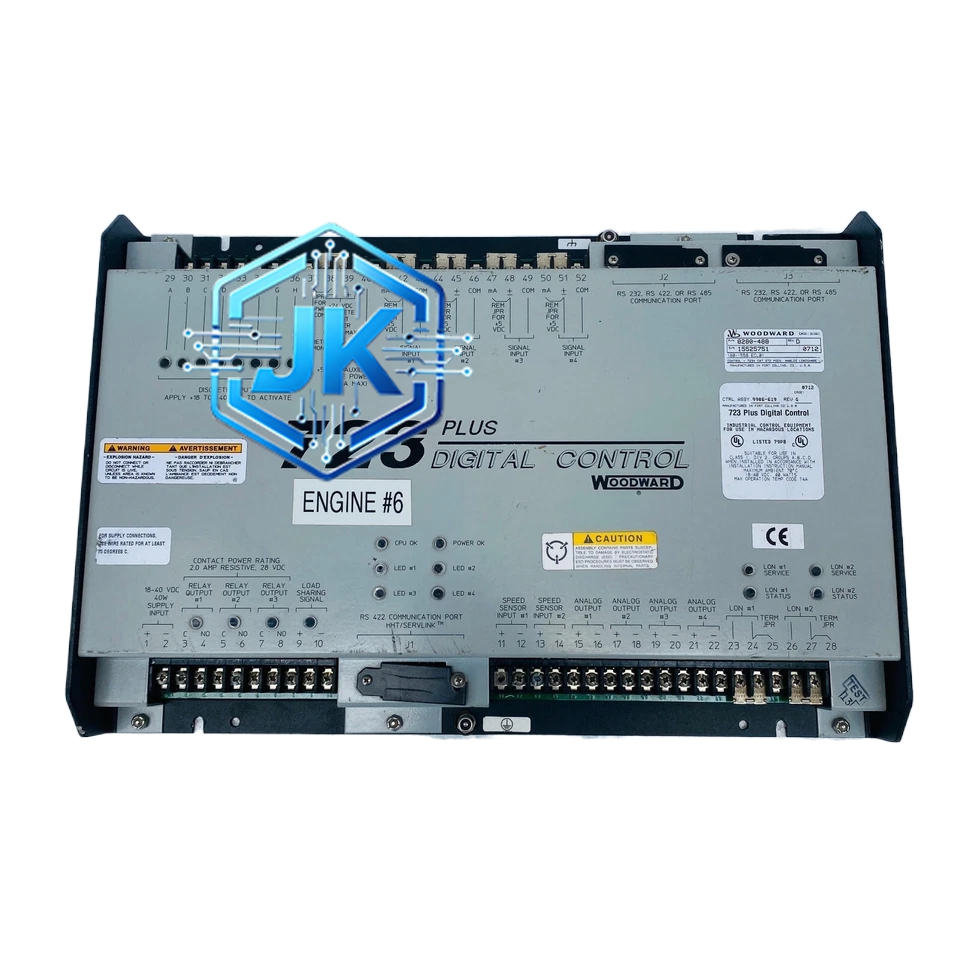

Woodward 9906-619
技术规格：
- 组件类型：完整阀组件（调节阀 + 伺服阀 + LVDT + 过滤器 + 手动切换阀）
- 流量范围：20 至 120 GPM（约 76 至 454 L/min，燃油）或 10 至 80 MMSCFD（天然气）
- 阀口尺寸：DN25（1 英寸）至 DN40（1.5 英寸）
- 进出口压力：最大入口压力 600 psi（41.4 bar）
- 工作介质：柴油、航空煤油、天然气等
- 工作温度范围：-40°C 至 +200°C（阀体）
- 控制信号：4-20mA 电流信号（阀位反馈 4-20mA）
- 供电电压：24V DC
- 响应时间：全行程时间 < 150ms
- 泄漏等级：ANSI/FCI 70-2 Class IV
- 防护等级：IP66（阀组件整体）
- 材质构成：阀体为不锈钢 316L 锻造，阀芯为不锈钢 316L，阀座为 Stellite 6 号合金，密封件为氟橡胶（FKM），伺服阀为 Woodward 8290-044，LVDT 为内置式，过滤器为不锈钢 316L 烧结滤芯（10μm）
- 尺寸：约 300mm × 200mm × 250mm（含所有组件）
- 重量：约 15kg（完整组件）
- 电气连接：M12 × 1 四针连接器（预制电缆，长度 3m）
- 认证：ATEX Zone 1/2、FM Class I Div 1/2
功能特点：
- 完整组件出厂预装：调节阀、伺服阀、LVDT、过滤器、手动切换阀全部在工厂完成组装、调试和标定，到现场后只需连接 3 根气管（气源、控制气、排气）和 1 根电缆即可投运，现场施工时间从 2 天缩短至 2 小时
- 内置手动切换阀：组件中集成了手动/自动切换阀，在控制器故障时可切换至手动模式，通过手动旋钮控制阀门开度，确保机组不会因控制系统故障而停机
- 内置过滤器：组件中集成了 10μm 不锈钢烧结滤芯过滤器，保护伺服阀和 LVDT 不受污染
- 预制电缆：3 米长预制电缆，连接器已在工厂完成压接和测试，现场即插即用
- 出厂标定证书：每个组件出厂时附带完整的流量标定证书，包含 Cv 值、泄漏量、响应时间等所有参数
工作原理：与 9905 系列相同，但所有部件已在工厂完成匹配和调试。控制器输出 4-20mA 信号至组件上的伺服阀，伺服阀驱动调节阀阀芯移动，LVDT 反馈阀位至控制器，形成完整的闭环控制回路。手动切换阀在控制器故障时可切换至手动模式。
安装要求：
- 组件应水平安装，流体自下而上
- 连接 3 根气管：气源管（接 21-70 bar 压缩空气或氮气）、控制气管（接伺服阀控制口）、排气管（接伺服阀排气口）
- 连接 1 根电缆：4-20mA 控制信号电缆
- 阀前直管段 ≥ 5 倍管径，阀后直管段 ≥ 3 倍管径
- 手动切换阀在投运前应设置为”自动”模式
使用注意事项：
- 不得拆卸组件内部任何部件（已在工厂标定，拆卸后需返回工厂重新标定）
- 过滤器每 2000 运行小时更换滤芯
- 手动切换阀每月切换一次（自动→手动→自动），验证切换功能正常
- 预制电缆损坏后必须使用同型号预制电缆更换
应用场景：OEM 燃气轮机项目（出厂预装）、燃气轮机改造项目（快速替换旧阀门）、需要快速投运的应急备件项目、联合循环机组燃油/燃气控制
