描述

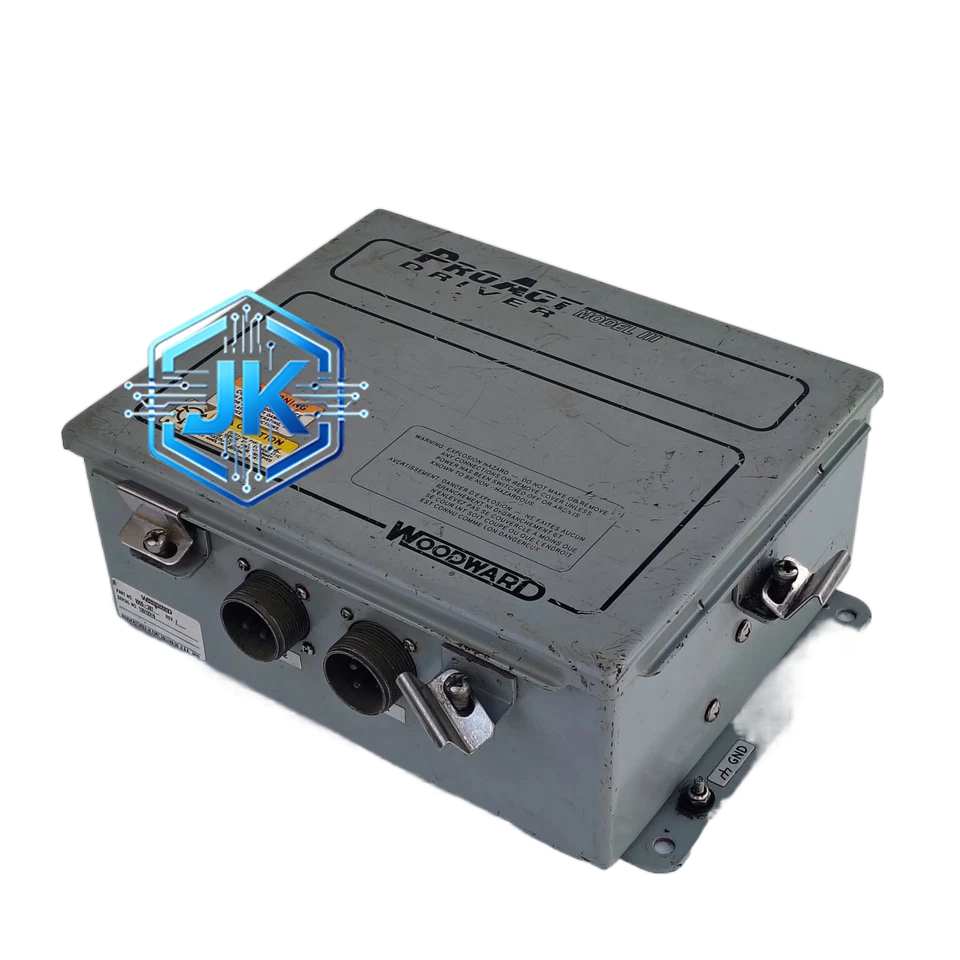

Woodward 9905-387
技术规格：
- 输出信号：正弦波，频率与转速成正比
- 频率范围：1Hz 至 10kHz（对应 60 RPM 至 600000 RPM）
- 输出幅值：1V RMS（典型值，1000 RPM 时）
- 供电方式：无源（永磁体发电）
- 工作温度范围：-40°C 至 +200°C（高温专用）
- 防护等级：IP68（全密封）
- 安装方式：M8×1 螺纹安装
- 探头长度：约 45mm（不含螺纹）
- 引线长度：标配 3 米，可定制 5 米 / 10 米
- 引线材质：耐高温硅胶线，耐温 250°C
- 安装间隙：0.3mm – 1.5mm（典型值 0.5mm – 1.0mm）
- 齿轮要求：模数 1，齿数 60 以上
- 磁体类型：钐钴永磁体（高温型），耐温 350°C
- 线圈耐温：200°C
功能特点：
- 无源设计，无需外部供电，可靠性极高
- 输出信号幅值随转速线性增加，低转速时仍有足够信号
- 全密封结构，防水防尘防油，适用于恶劣环境
- 抗振动等级 20g，适用于船舶和重型机械
- 使用寿命超过 12 年（正常工况下）
- 内置温度补偿磁体，输出信号受温度影响极小
- 工作温度上限 +200°C，远超标准型号的 +150°C
应用场景：
高温燃气轮机、窑炉燃气轮机、钢铁厂余热发电燃气轮机、玻璃窑炉燃气轮机、化工高温工艺燃气轮机
材质构成：
- 探头壳体：316L 不锈钢，耐腐蚀
- 密封：氟橡胶 O 型圈，耐高温耐油（耐温 200°C）
- 磁体：钐钴永磁体（高温型），耐温 350°C
- 线圈：铜线绕组，耐温 200°C，采用聚酰亚胺绝缘
- 引线：硅胶绝缘，玻璃纤维编织外护套，耐温 250°C
结构特征：
- 圆柱形探头，直径约 M8×1 螺纹
- 前端为平面感应面
- 尾部带航空插头或直出引线
工作原理：
探头前端的永磁体产生恒定磁场，当齿轮齿经过探头端面时，磁力线被齿顶切割，磁通量发生变化，根据法拉第电磁感应定律，线圈中产生感应电动势。感应电动势的频率与齿轮转速成正比，幅值与转速成正比。控制器采集该信号，经频率/电压转换后得到转速值。由于无需外部供电，传感器在任何工况下均可正常工作。
安装要求：
- 安装间隙严格控制在 0.5mm – 1.0mm，间隙过大信号弱，过小会机械干涉
- 探头安装面需平整，粗糙度 Ra≤1.6
- 齿轮材质需为导磁材料（如 45 钢），齿面需硬化处理
- 引线需使用屏蔽电缆，屏蔽层在控制器端单端接地
- 避免探头附近有强磁场干扰源
使用注意事项：
- 安装间隙必须用塞尺精确测量，这是最关键的安装参数
- 齿轮断齿会导致信号丢失，需定期检查齿轮状态
- 引线不可弯曲半径小于 30mm
- 每 2 年检查一次安装间隙
- 探头不可敲击，磁体易碎裂
- 存放时需保持探头端面清洁，避免铁屑吸附
- 控制器端的输入阻抗需设置为高阻抗模式（通常大于 10kΩ），以获得最佳信号质量
- 高温环境下需每 3 个月检查一次引线绝缘状态
