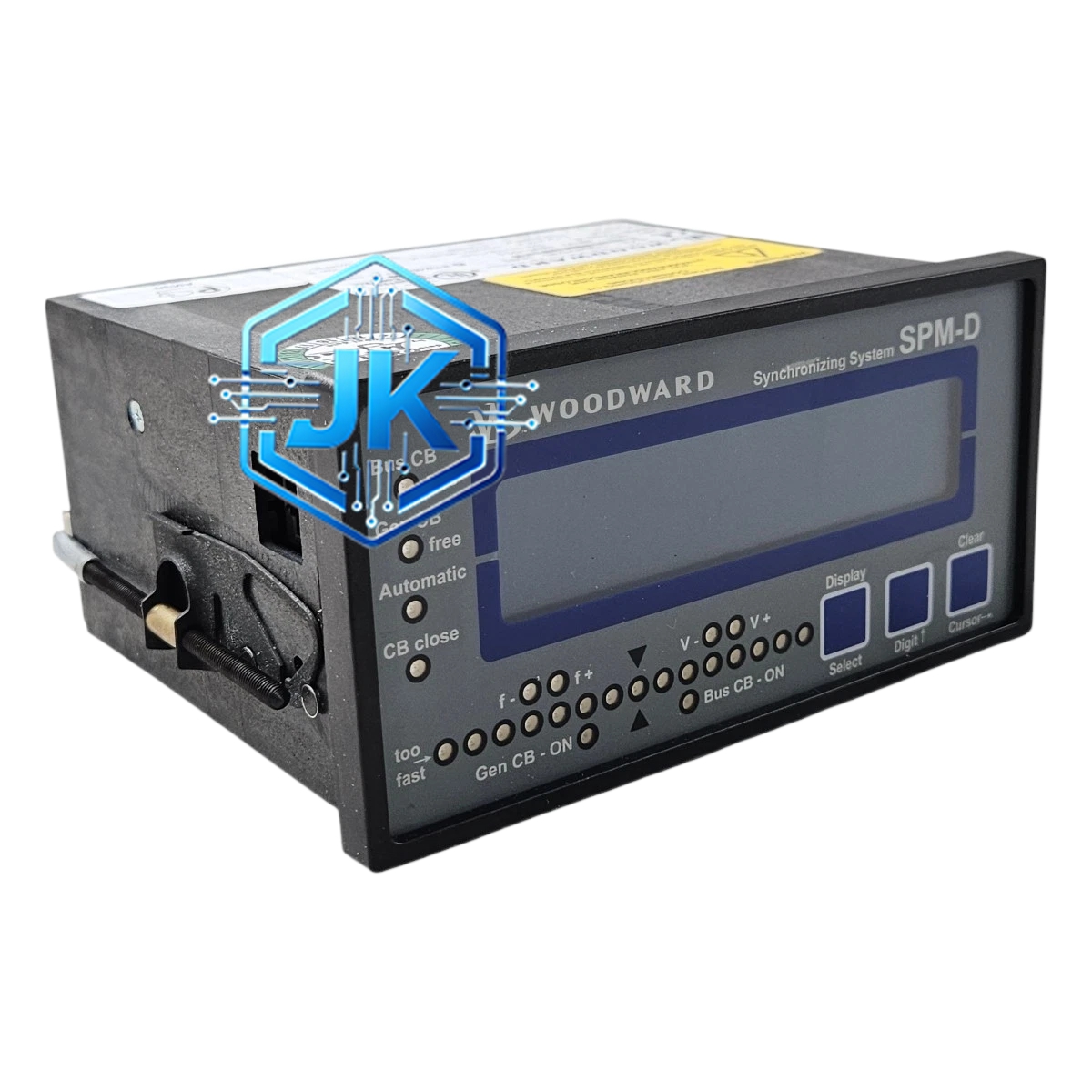

Woodward 9563-810
技术规格：
- 控制器型号：9563
- 配置代码：810
- 控制功能：调速 + 发动机保护 + 基本并联
- 转速输入：MPU脉冲，0~8kHz
- 电压输入：3PT，0~690V AC
- 电流输入：3CT，0~5A AC
- 模拟量输出：4~20mA × 4路（调速 + 调压 + 辅助输出）
- 模拟量输入：8路AI（水温、油温、油压、进气压力等）
- 数字量输入：12路DI
- 数字量输出：6路DO
- 通信接口：CANbus + RS-485（Modbus RTU）
- 供电电压：24VDC
- 工作温度：-10°C ~ +55°C
- 防护等级：IP54（前面板）
- 安装方式：DIN导轨 / 面板嵌入式（144mm × 96mm）
- 显示屏：4.3英寸单色LCD
- 尺寸：约 144mm × 96mm × 80mm
- 重量：约 1.0kg
功能特点：
- 数字PID调速：32位DSP实现全数字PID调节，调速精度 ±0.1%
- 固定下垂控制：频率下垂 0~5% 可调
- 发动机保护：超速保护、低油压保护、高水温保护、启动超时保护
- 4机并联：支持最多4台机组并联运行
- 需量控制：实时监测总负荷，防止需量电费超标
- 事件记录：可记录最近100次事件
- 面板操作：通过面板按键和LCD进行参数设置和监控
工作原理：
MPU传感器采集发动机转速，经F/V转换器转换为直流电压。该电压与设定值比较，偏差信号经数字PID运算后，输出4~20mA信号至燃油执行器，调节进油量控制转速。同时，控制器持续监测水温、油压等保护参数，任一参数超限时立即执行停机保护。
应用场景：
- 中大型柴油发电机组（1MW~5MW）
- 工业柴油发动机（泵、压缩机）
- 船舶辅机发电机组
- 矿山自备电站
安装要求：
- 144mm × 96mm面板开孔
- MPU传感器间隙 0.5~1.5mm
- CAN总线需加装120Ω终端电阻
使用注意事项：
- 9500系列为过渡期产品，部分备件已停产
- 建议评估升级至EASYGEN 3100或3500系列
- LCD屏背光寿命约50000小时，到期需更换
- 每6个月检查一次接线端子紧固情况
