描述

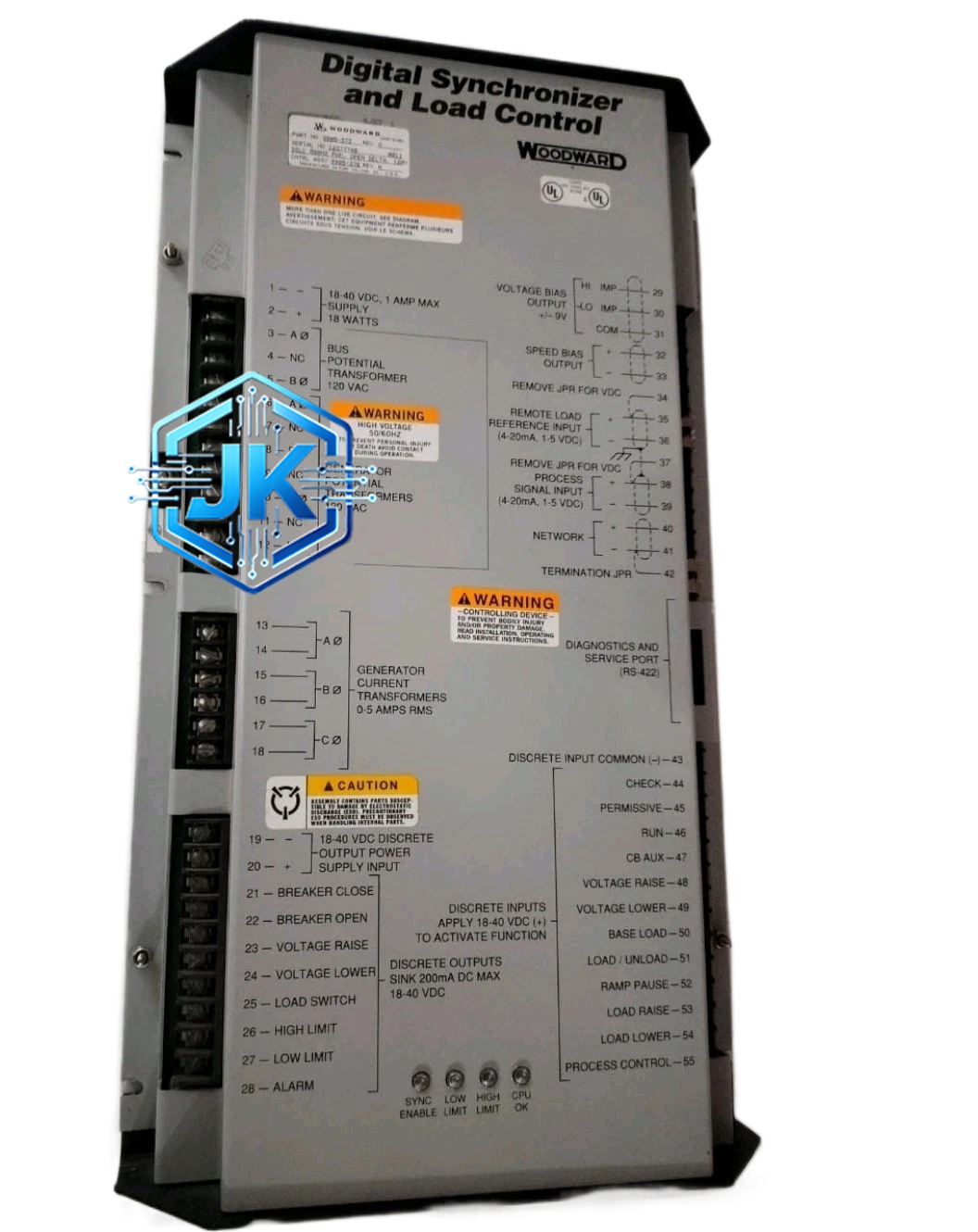

Woodward 8923-1262
技术规格：
- 控制器型号：8923
- 配置代码：1262
- 适用发动机：重型工业燃气轮机（GE、Solar、MAN等）
- 采样周期：1ms（双DSP轮流采样）
- 转速输入：MPU脉冲（120齿以上）+ J1939
- 模拟量输出：4~20mA × 8路（燃料阀控制、IGV控制、导叶控制、旁通阀控制等）
- 模拟量输入：16路AI（排气温度×6、轴承温度×4、振动×2、压力×2、流量×2）
- 数字量输入：24路DI
- 数字量输出：12路DO
- 通信接口：双CANbus（J1939 + 私有协议）+ RS-485 + 以太网（Modbus TCP/IP）
- 供电电压：24VDC / 110VAC（双电源冗余）
- 工作温度：-20°C ~ +70°C
- 防护等级：IP54
- 安装方式：DIN导轨 / 面板嵌入式（192mm × 192mm）
- 尺寸：约 200mm × 200mm × 100mm
- 重量：约 2.5kg
功能特点：
- 双DSP冗余：两颗32位DSP互为热备，任一颗故障时无缝切换，无扰切换时间 < 1ms
- 1ms采样：Woodward最快采样速度，满足燃气轮机快速响应需求
- 多路燃料控制：同时控制燃料调节阀、IGV导叶、可调导叶和旁通阀，实现精确功率调节
- 排气温度监测：每缸独立监测排气温度（EGT），超限时自动降负荷至安全值
- 振动保护：实时监测轴承振动，超限时分级报警并最终停机
- 喘振保护：监测压气机出口压力和流量，防止喘振发生
- 以太网通信：支持Modbus TCP/IP，可直接接入DCS系统
- 黑匣子：可记录最近1000次事件，支持USB导出
工作原理：
8923通过多路传感器实时采集燃气轮机的转速、温度、压力、振动等参数。双DSP每1ms进行一次控制运算，根据预设的控制策略（通常为燃气轮机特性曲线）计算出各执行器的目标值，通过4~20mA信号驱动燃料阀、IGV等执行器。当任何参数超出安全限值时，控制器立即执行保护动作（降负荷或停机）。双DSP架构确保任一DSP故障时，另一DSP在1ms内接管全部控制功能。
应用场景：
- 联合循环电厂燃气轮机控制
- 大型工业燃气轮机驱动（压缩机、泵组）
- 船舶燃气轮机主推进控制
- 管道压气站燃气轮机控制
安装要求：
- 192mm × 192mm面板开孔
- 双电源供电（24VDC + 110VAC），任一路故障时自动切换
- 排气温度传感器使用K型热电偶，必须使用补偿导线
- 双CANbus需加装120Ω终端电阻
- 以太网通信使用Cat5e以上屏蔽电缆
使用注意事项：
- 8900系列为高端产品，现场不可修改控制参数
- 每3个月检查一次接线端子紧固情况
- 双电源切换测试每半年进行一次
- 传感器校准周期：排气温度每1000小时，振动每2000小时
