描述

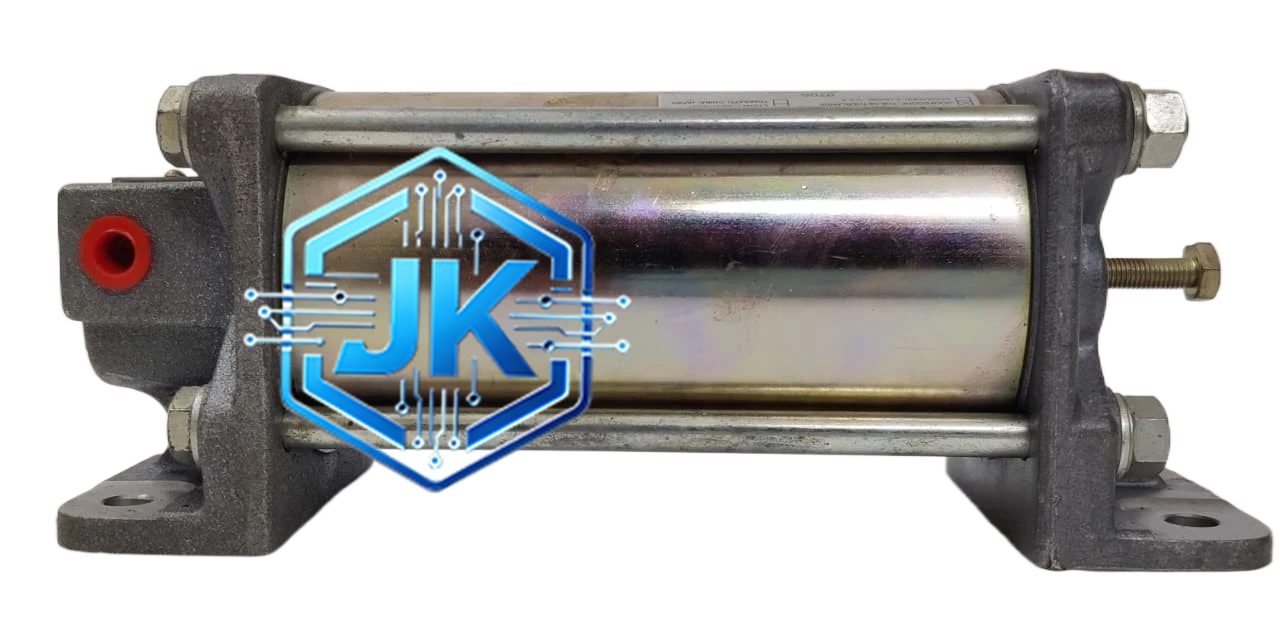

Woodward 8901-037
技术规格：
- 执行机构类型：双作用液压缸（无弹簧复位）
- 额定推力：5000N 至 15000N（根据型号）
- 行程：0° 至 75°（导叶转角，通过摇臂转换为直线行程）
- 供油压力：210 bar（最高 250 bar）
- 工作油液：MIL-H-5606 抗燃油或 Turbine Oil ISO VG 32/46
- 响应时间：0° 至 75° 全行程 < 300ms
- 工作温度范围：-40°C 至 +80°C（油液温度）
- 材质构成：缸体为铸钢，活塞杆为不锈钢 17-4PH 镀硬铬，密封件为氟橡胶（FKM），摇臂为锻钢
- 防护等级：IP67
- 重量：约 12kg（不含伺服阀）
- 尺寸：约 400mm × 250mm × 200mm
- OEM 认证：GE Approved、Siemens Qualified、Mitsubishi Approved
功能特点：
- 双作用设计，无弹簧复位，导叶位置由液压油双向控制保持
- 内置 LVDT 位移传感器，导叶角度反馈精度 ±0.2°
- 带机械限位装置，防止导叶超行程
- 符合 API 670 振动标准
- 支持与 Woodward 8200 系列控制器直接通信
工作原理：伺服阀控制液压油进入液压缸有杆腔或无杆腔，推动活塞杆伸出或缩回，通过摇臂机构将直线运动转换为导叶的旋转运动（0° 至 75°）。LVDT 实时检测导叶角度并反馈至控制器。
安装要求：
- 执行机构摇臂与导叶转轴之间采用刚性连接
- 安装时确保导叶在全关位置（0°）时液压缸处于中间行程位置
- 供油和回油管路必须独立设置
应用场景：GE Frame 7/9 IGV 控制、西门子 SGT-800/900 导叶控制、联合循环机组压气机导叶控制
