描述

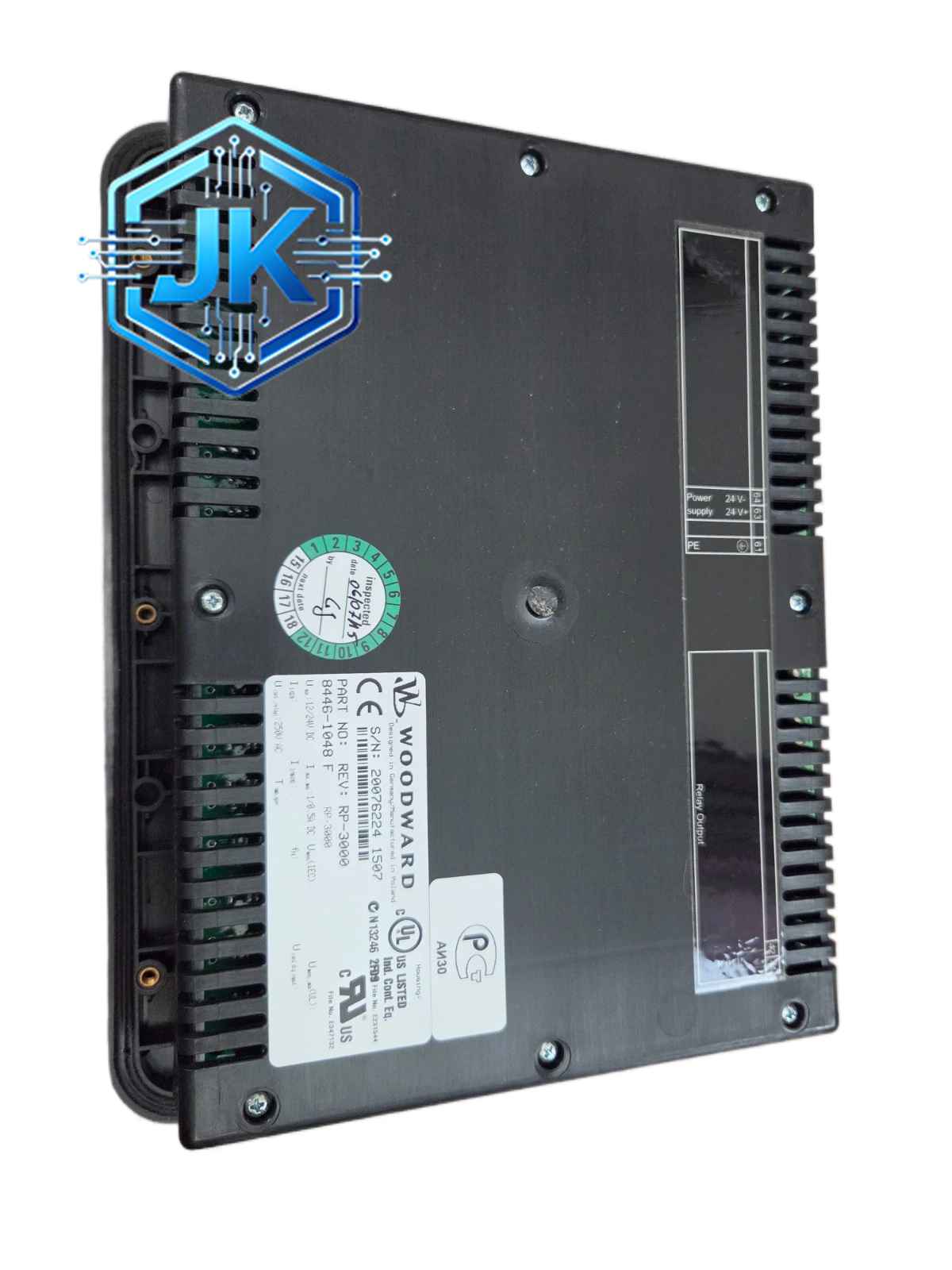

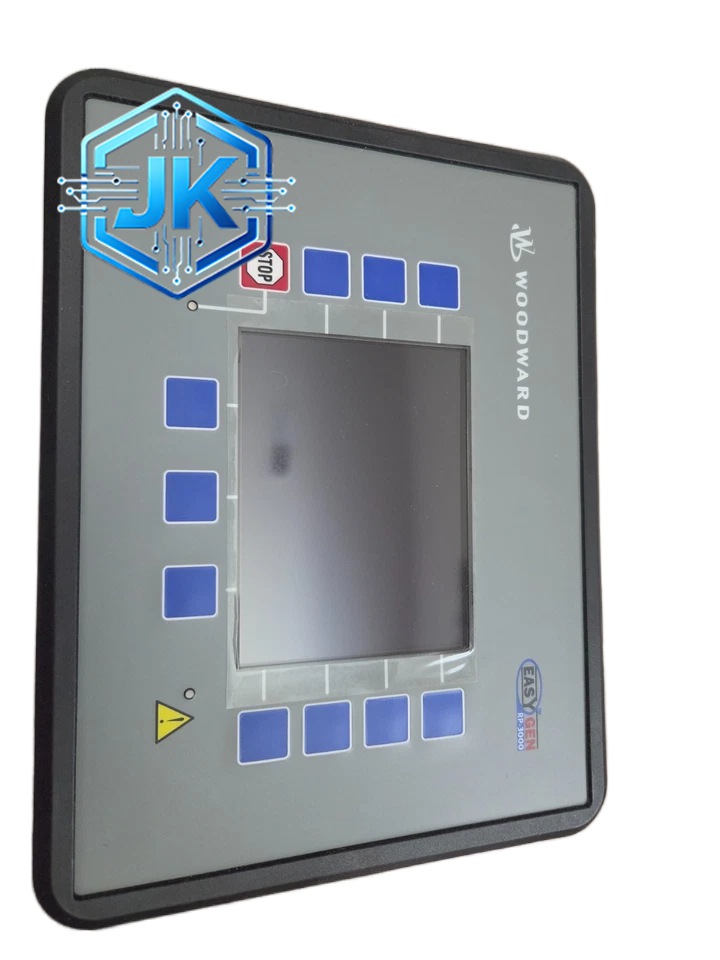

Woodward 8446-1048
技术规格：
- 电压测量： 宽范围交流电压输入，具备高测量精度。
- 电流测量： 配备 CT 输入，用于过流、欠流及功率计算。
- 保护功能： 涵盖过/欠压、过/欠频、逆功率及失磁保护。
- 同步功能： 具备自动准同期及过零点合闸能力。
功能特点：
- 自动电压调节（AVR）： 维持发电机端电压的极高精度。
- 负载分配： 支持并联发电机的有功与无功负载自动分配。
- 综合保护： 提供可配置的保护曲线，具备报警与跳闸双重输出。
- 实时计量： 本地实时显示所有电气运行参数。
应用场景：
- 备用与主用柴油发电机组。
- 微电网与孤岛电力系统。
- 工业热电联产设施。
性能参数：
- 电压调节率： 稳态电压调节精度达 ±0.25%。
- 保护响应时间： 关键故障响应时间小于 20 毫秒。
- 测量精度： 满量程 ±0.5%。
材质构成与结构特征：
- 外壳材质： 坚固的金属外壳，前面板达到 IP54 防护等级。
- 显示界面： 高对比度 LCD 或 LED 显示屏，便于本地参数查看。
- 接线方式： 采用插拔式端子排，便于后期维护。
工作原理：
模块持续采样发电机电压和电流波形，计算有效值、功率因数及频率。执行保护逻辑与 AVR 算法，向励磁机和断路器输出控制信号。
安装要求：
- 电流互感器（CT）和电压互感器（PT）接线需确保极性正确并可靠接地。
- 模块周围需预留充足的散热空间。
- 上电前需准确配置 CT 变比和保护定值。
使用注意事项：
- 验证所有保护设定值是否与发电机铭牌及系统协调研究一致。
- 调试期间需进行保护功能的二次注入测试。
- 严禁在无有效保护的情况下运行发电机。
