描述

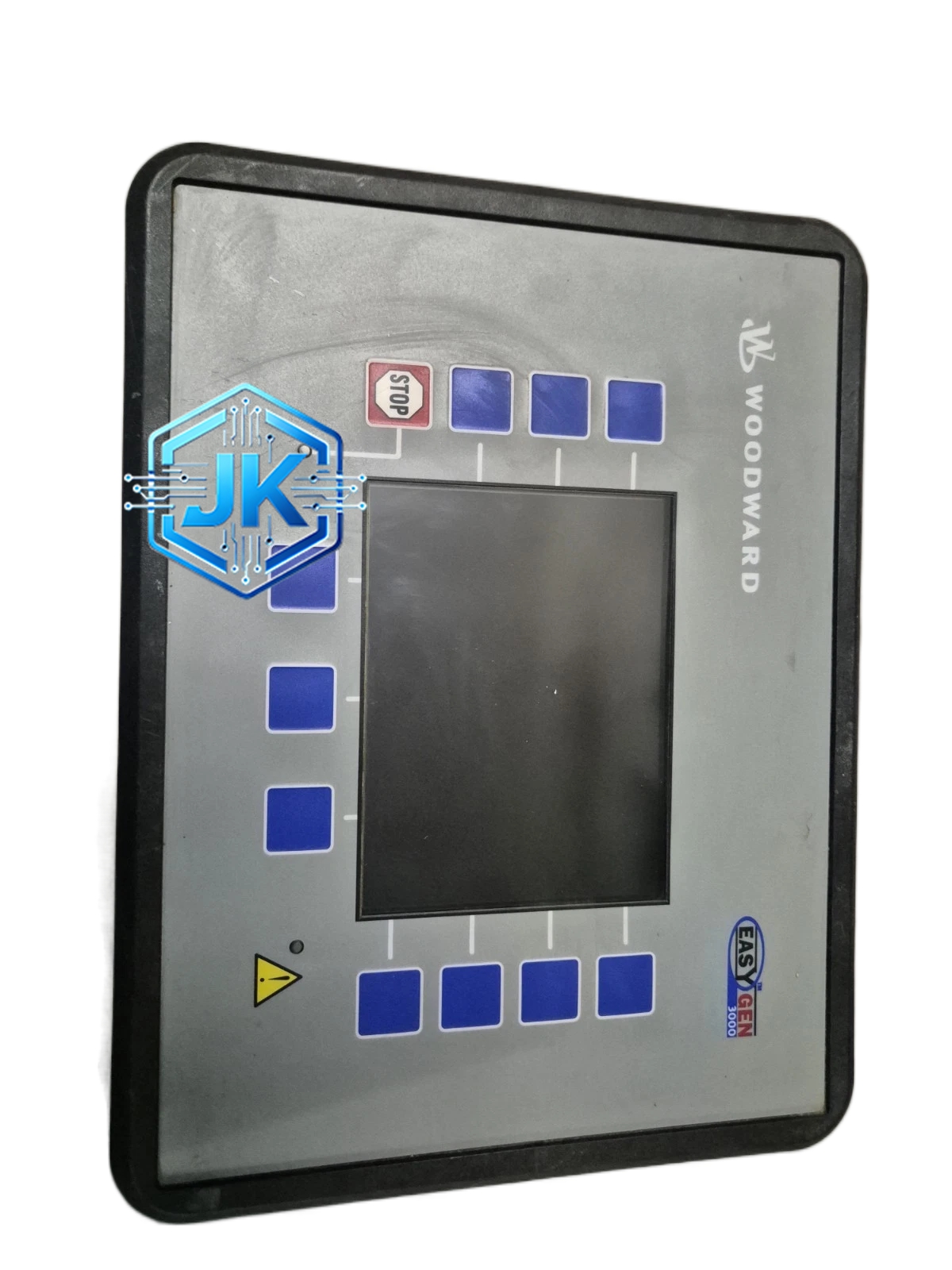

Woodward 8440-2151
技术规格：
| 参数项 | 具体数值 |
|---|---|
| 供电电压 | 18V～32V DC，典型24V DC |
| 模拟量输出 | 2路可编程，输出类型可选0～20mA / 4～20mA |
| 模拟量电压输出 | 可设定为±1V、±3V、0～5V、0～10V |
| 开关量输出 | 4路继电器输出（升速、降速、升压、降压）+ 1路断路器合闸 + 1路断路器分闸 |
| 电压检测范围 | 30V～600V AC（通过PT接入） |
| 频率测量范围 | 40Hz～70Hz，精度±0.1Hz |
| 相位匹配精度 | ±5° |
| 通信协议 | Modbus RTU / Modbus TCP |
| 显示方式 | 两行LCD液晶屏，每行20字符，白色背光 |
| 整机尺寸 | 144mm × 72mm × 122mm |
| 整机重量 | 约850g（比8440-1706B略重，因增加了模拟量输出电路） |
| 防护等级 | 正面IP42，背面IP24 |
| 工作温度 | -20℃～+70℃ |
功能特点：
- 双模拟量输出：第1路模拟量输出通常接至调速器作为转速设定值（等时模式下为固定值，下垂模式下随负荷变化），第2路模拟量输出接至调压器作为电压设定值或无功设定值，实现有功和无功的独立控制
- 有功/无功双闭环控制：有功功率通过调节转速设定值控制，无功功率通过调节电压设定值控制，两个回路相互独立、互不干扰
- 恒功率因数运行：功率因数可在0.5（滞后）～1.0～0.5（超前）范围内连续设定，控制器自动协调有功和无功输出以维持设定功率因数
- 下垂特性曲线可编程：下垂率（Droop）可在0%～10%范围内设定，频率-功率特性曲线为直线，便于多台机组功率分配计算
- 软启动功能：发电机并网前可设定软启动 ramp 时间（0～60秒可调），频率从零逐步升至额定值，避免合闸冲击
- 负载均衡精度：多台机组并联时，各机组有功负荷分配误差≤±5%
- 逆功率保护：当检测到某台机组从吸收功率（电动机状态）超过设定阈值时，立即分闸保护，防止发电机组变成电动机运行
- 频率偏差报警：当系统频率偏离额定值超过设定范围时发出报警，但不立即分闸（与保护区分）
- 运行模式切换：支持在线切换运行模式（等时/下垂/恒功率因数），切换过程平稳无冲击
工作原理：
与8440-1706B基本一致，但增加了模拟量输出调节功能。控制器实时采集各台发电机的电压、频率、相位信号，计算出每台机组应承担的有功和无功功率。第1路模拟量输出向调速器发送转速修正信号，调节有功功率；第2路模拟量输出向调压器发送电压修正信号，调节无功功率。两路输出协同工作，使各机组的有功和无功均按设定比例分配。
安装要求：
- 面板开孔尺寸144mm × 72mm，安装深度≥122mm
- 电压互感器二次侧需接地，接地电阻≤4Ω
- 模拟量输出线需使用屏蔽电缆，屏蔽层单端接地
- 供电线与信号线间距≥10cm
- 安装位置远离变频器、电焊机等强干扰源
使用注意事项：
- 参数修改需输入三级密码，建议由持证工程师操作
- 模拟量输出校准需使用标准信号发生器，建议每年校准一次
- 定期检查LCD显示，确认无故障代码
- 长期停机后重新上电需等待15秒自检完成后再操作
应用场景：
多机组并联船舶电站（3台及以上发电机并联）、大型陆用备用电站（医院、数据中心）、石油平台电力系统、微电网多源并联系统
