描述

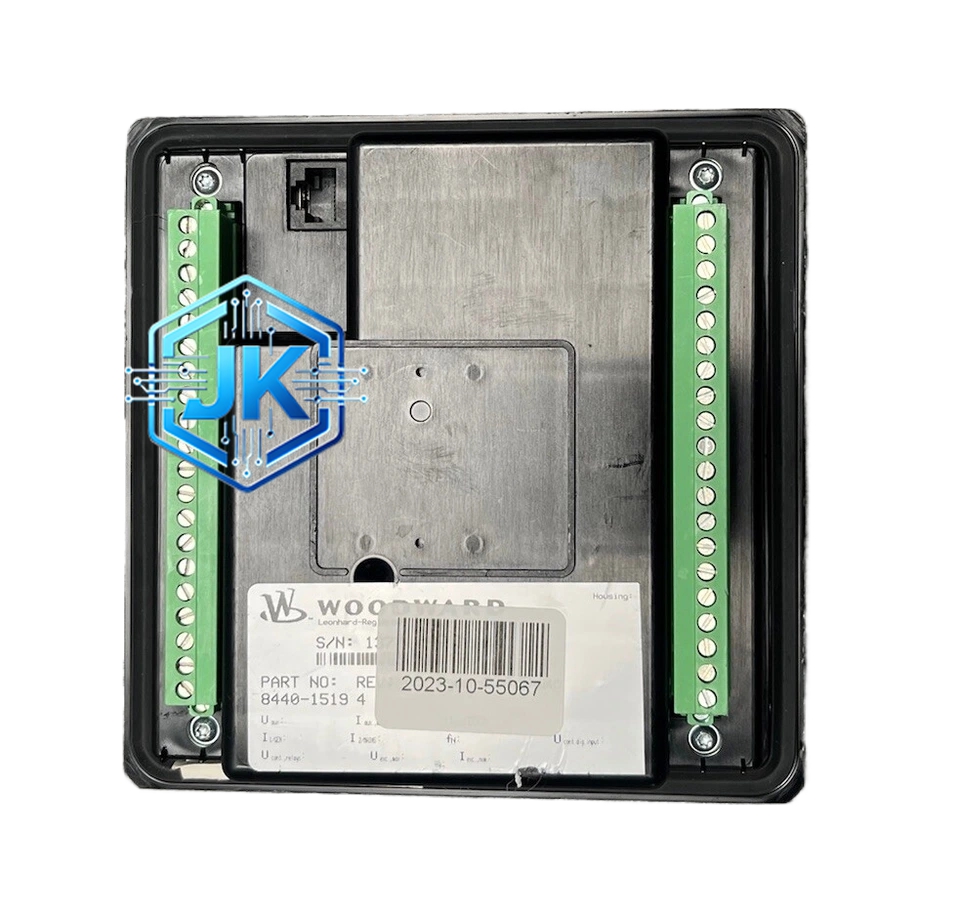

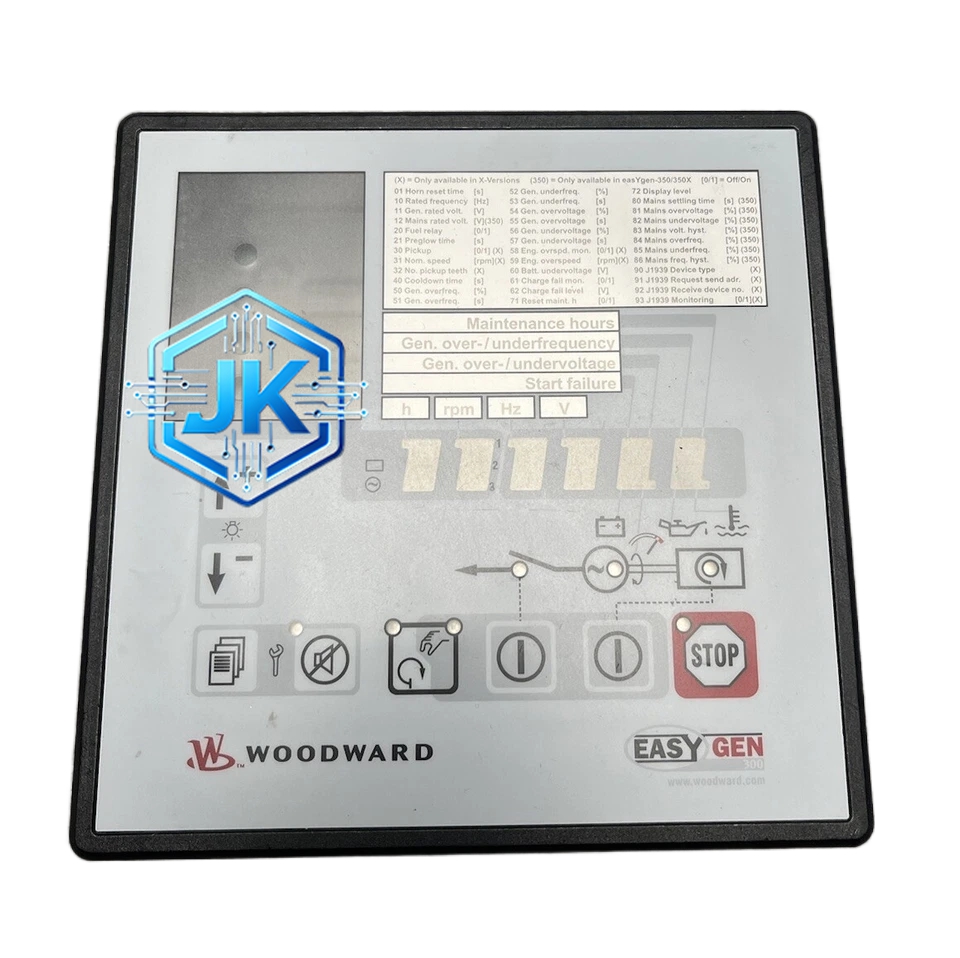

Woodward 8440-1519
技术规格：
- 输入信号类型：4-20mA 电流信号 / 0-10V 电压信号 / RTD 温度信号（可选）
- 输出信号类型：±25mA 伺服阀驱动电流，双向输出
- 供电电压：24VDC ±10%，也支持 110VDC 备用供电
- A/D 转换精度：16 位
- D/A 转换精度：16 位
- 工作温度范围：-20°C 至 +70°C
- 存储温度范围：-40°C 至 +85°C
- 响应时间：小于 50ms（从输入变化到输出响应）
- 控制周期：10ms
- 通讯接口：RS-485，支持 Modbus RTU 协议
- 防护等级：IP54（面板安装时）
功能特点：
- 内置自适应 PID 调节算法，支持自动调谐功能，可根据被控对象特性自动优化 PID 参数
- 具备甩负荷保护功能，当机组突然甩负荷时可快速关闭调节阀，防止超速
- 具备超速保护功能，设置独立的机械超速与电气超速双重保护
- 支持模拟量与数字量混合输入，可同时接入转速、压力、温度等多路信号
- 支持转速控制、压力控制、功率控制三种模式，用户可通过参数自由切换
- 模块化硬件设计，主控板、I/O 板、电源板均可在线热插拔更换
- 具备完善的故障自诊断功能，可记录最近 50 次故障事件及报警代码
- 支持与 DCS、PLC 等上位系统进行数据交互
应用场景：
大型燃气轮机驱动的发电机组、蒸汽轮机驱动的压缩机组、船用柴油主机控制系统、石油化工领域的大型驱动汽轮机、分布式能源站的燃气轮机控制
性能参数：
- 转速调节精度：±0.1% 额定转速
- 负荷调节精度：±1% 额定负荷
- 甩负荷转速上升率：小于 8%（典型值）
- 稳态误差：小于 0.05%
材质构成：
- 外壳：铝合金压铸，表面阳极氧化处理，耐腐蚀
- 面板：304 不锈钢拉丝面板
- PCB 板：覆有三防漆（Conformal Coating），防潮防尘防盐雾
- 端子排：铜合金镀镍，插拔式设计，接触电阻小于 5mΩ
- 连接器：军规航空插头，抗振动等级 10g
结构特征：
- 标准 DIN 导轨安装（35mm 导轨）
- 前面板可快速拆卸，便于现场接线与维护
- 端子排为模块化插拔式设计，支持快速更换
- 背部设有散热风扇（可选），强制风冷散热
- 尺寸约为 280mm × 200mm × 150mm（宽×高×深）
工作原理：
控制器实时采集转速传感器信号，与设定值进行比较得到偏差。偏差信号经 PID 控制器运算后，输出 ±25mA 电流信号至电液伺服阀。伺服阀根据电流大小改变阀芯位移，控制高压液压油的流量与方向，推动油动机活塞运动，带动调节汽门或燃油阀动作，从而改变进汽量或进油量，使转速回到设定值。整个过程形成闭环负反馈控制。
安装要求：
- 安装在振动小于 0.5g 的控制柜内
- 避免强电磁干扰环境，与变频器、大功率电机保持至少 30cm 距离
- 接地电阻小于 4Ω，信号线屏蔽层单端接地
- 供电电源需配置 UPS，防止瞬时断电导致控制器复位
- 柜内温度控制在 -10°C 至 +50°C，湿度小于 85% 无凝露
使用注意事项：
- 定期（建议每 6 个月）校验伺服阀零点，防止漂移
- 信号线与动力电缆必须分开走线，禁止平行敷设
- 更换模块时需先断电，并等待 30 秒让电容放电完毕
- 首次上电需进行参数初始化，建议由 Woodward 授权工程师完成调试
- 通讯线需在总线两端各加 120Ω 终端电阻（RS-485 时）
