描述

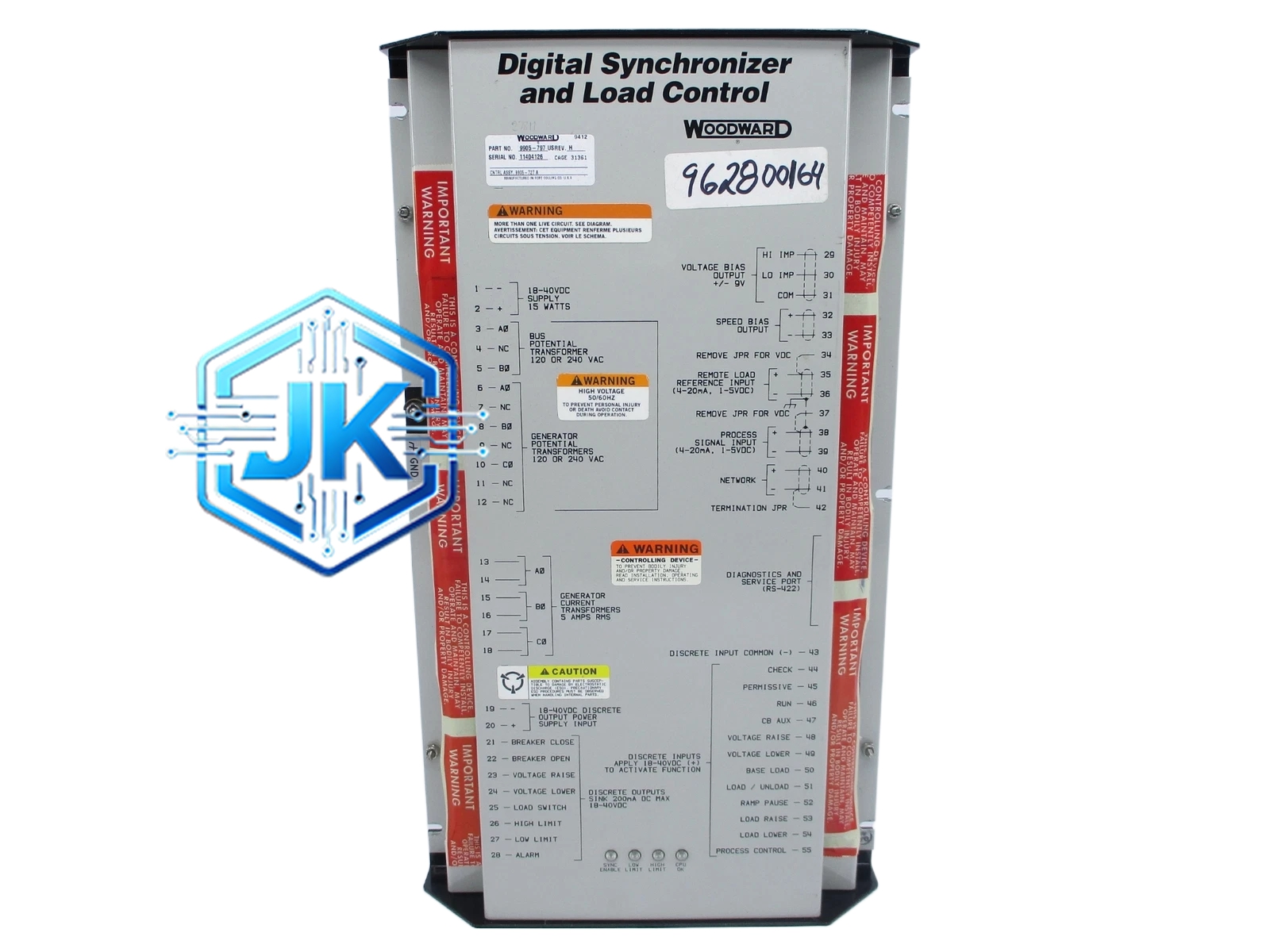

Woodward 8407-105
技术规格：
- 工作电压：24VDC，波动范围 ±20%
- 控制模式：模拟量（4~20mA）+ 数字量（RS-485 Modbus）双模式
- 行程：0 ~ 30mm，全行程可调
- 最大输出推力：2000N（持续），峰值可达 2500N（≤ 10 秒）
- LVDT 反馈精度：± 0.1mm（满量程）
- 响应时间：≤ 80ms（0~100% 行程）
- 重复定位精度：± 0.05mm
功能特点：
- 双模式控制：既支持传统 4~20mA 模拟量控制，也支持 RS-485 数字通信，方便系统升级
- 内置全行程 LVDT：无需外部位移传感器，直接输出 0.5~4.5V 位置反馈
- 自诊断功能：内置 EEPROM 存储故障记录，支持故障代码读取（通过 RS-485 或 LED 灯）
- 弹簧复位保护：断电或失信号时，弹簧自动将齿条拉回停机位
- 双线圈冗余设计：内部采用双力矩马达线圈，单一线圈故障时仍可维持基本控制
- 液压锁定功能：长时间停机时可关闭液压锁，减少液压系统发热
应用场景：
- 大型陆用柴油发电机组（500kW ~ 3000kW）
- 船舶主发电机组（1MW ~ 5MW）
- 石油天然气平台电站
- 矿山备用电源系统
- 数据中心大功率 UPS 配套柴油机
性能参数：
| 参数项 | 数值 |
|---|---|
| 工作温度 | -30°C ~ +80°C |
| 存储温度 | -40°C ~ +85°C |
| 防护等级 | IP66（耐强力喷水） |
| 绝缘等级 | H 级（180°C） |
| 抗振动 | IEC 60068-2-6，5~200Hz，3g |
| 使用寿命 | ＞ 60,000 小时 |
| MTBF | ＞ 120,000 小时 |
| 液压工作压力 | 140 ~ 210 bar（2000~3000 psi） |
| 液压油流量需求 | 约 0.5 L/min（全行程动作） |
材质构成：
- 壳体：ADC12 铝合金压铸 + 硬质阳极氧化（膜厚 25μm）
- 阀芯：SUS316L 不锈钢，电镀硬铬
- 活塞杆：SUS420J2 马氏体不锈钢，淬火处理 HRC 48~52
- 密封件：Viton（氟橡胶）+ PTFE 组合密封
- 电气接插件：Hirose DF40 系列（20 针）
- 弹簧：Inconel X-750 高温合金弹簧，抗疲劳
结构特征：
整体尺寸约 φ100mm × 280mm（直径 × 长度）。前端为液压油口（进油/回油各一个），中部为 LVDT 传感器腔体，后端为电气接口和机械输出法兰。输出法兰带 6 个 M12 安装孔，配有键槽定位。内置液压锁定阀，可通过外部电磁铁控制开闭。
工作原理：
EASYGEN 3500 控制器根据转速偏差计算出所需燃油量，输出对应的 4~20mA 信号（或 RS-485 指令）至执行器。信号驱动内部双力矩马达偏转阀芯，控制高压液压油推动活塞运动。活塞通过推杆和连杆机构带动燃油齿条移动。LVDT 传感器实时检测活塞位置并反馈给控制器，形成高精度闭环。断电时，复位弹簧将齿条拉回零位。
安装要求：
- 安装方向：推荐水平安装，输出轴朝上
- 固定：6 颗 M12 螺栓，扭矩 35~40 N·m
- 液压管路：φ8mm 不锈钢无缝管，弯曲半径 ≥ 3 倍管径
- 电气接线：使用屏蔽双绞线，屏蔽层在控制器端单端接地
- 接地要求：执行器壳体必须可靠接地，接地电阻 ≤ 4Ω
- 与齿条连接：使用球头关节，避免强制对中导致卡死
使用注意事项：
- 液压油必须使用 ISO VG46 抗磨液压油，清洁度 NAS ≤ 7 级
- 每 10,000 小时更换全部密封件，包括活塞密封和 O 型圈
- 禁止在液压系统未充油时操作执行器，否则会损坏密封
- 冬季停用时需排空液压油，防止冻裂油缸
- 定期用 LVDT 校准仪验证反馈信号线性度，偏差超过 ±0.5% 需返厂校准
