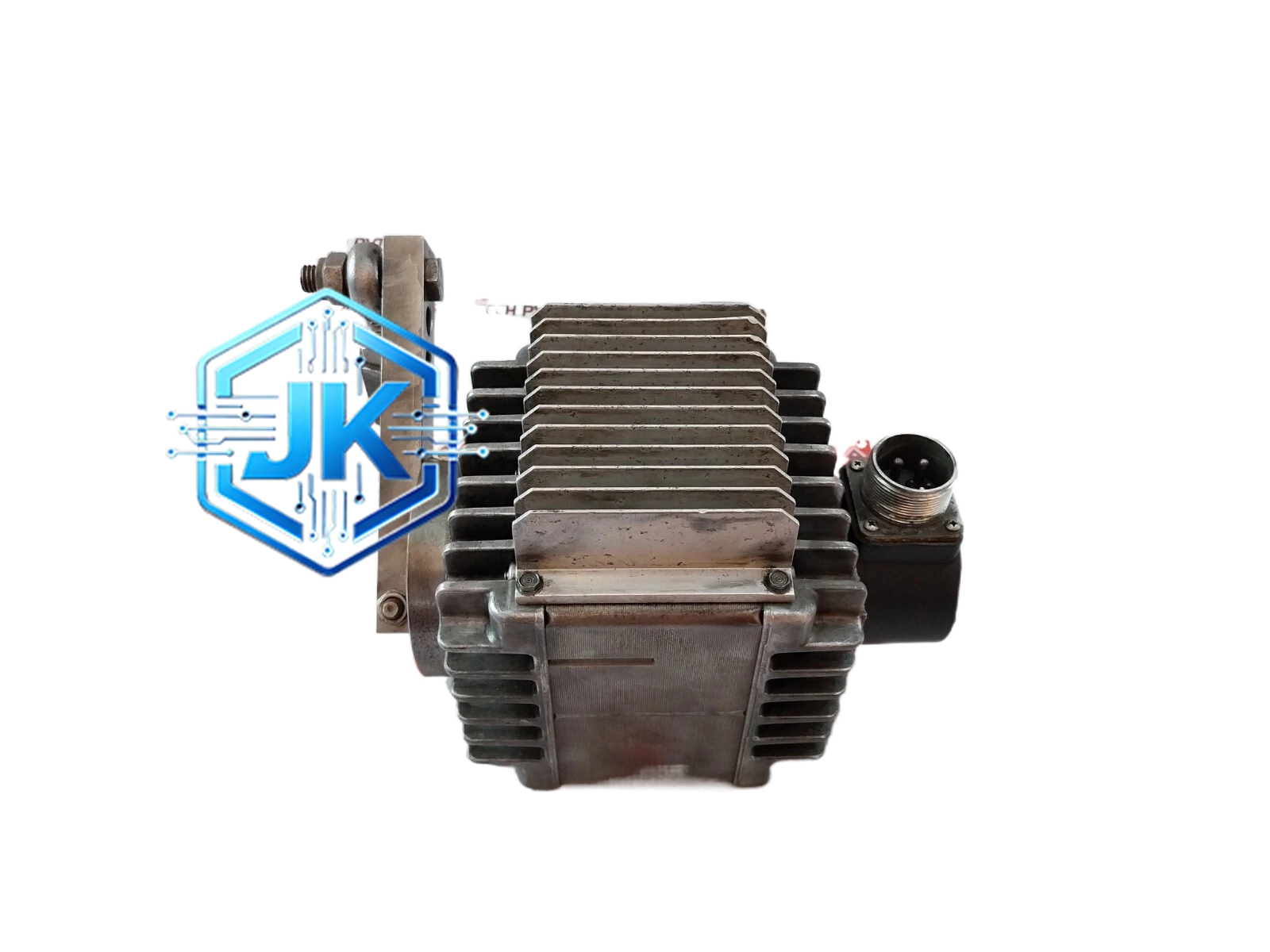

Woodward 8405-028
技术规格：
- 控制信号输入：4-20mA模拟量或数字总线（Woodward Net协议）
- 输出信号：4-20mA至执行器伺服放大器，数字反馈至上位控制器
- 反馈信号：LVDT位移反馈，精度±0.1%FS，分辨率0.01mm
- 通信接口：RS-485（Modbus RTU）、CAN bus
- 电源：24VDC或120/240VAC
- 工作温度：-25°C 至 +70°C
- 防护等级：IP54（前面板）
- 响应时间：全行程时间小于100ms
- 尺寸：DIN导轨安装，约72mm × 216mm × 100mm
- 重量：约0.8kg
功能特点：
- 全数字闭环位置控制，定位精度达±0.1mm，重复精度±0.05mm
- 内置LVDT信号调理电路（激励、解调、滤波），无需外部信号放大器
- 支持弹簧复位功能，断气/断电时自动将阀门关至全关位置
- 具备行程限位保护（全开/全关）和过载保护（电流超限自动停机）
- 支持与Woodward 8404、8440、9907系列控制器直接数字通信
- 内置温度传感器（PT100），实时监测电机绕组温度，超温报警
- 支持就地LCD参数设置，可现场修改PID参数和限位值
- 固件支持OTA远程升级
应用场景：
- 汽轮机主汽门和调节汽门驱动
- 燃气轮机燃料调节阀驱动
- 水轮机导叶控制
- 大型工业阀门高精度驱动（石化、电力）
- 存量电厂执行器升级改造（替代老旧模拟式执行器）
材质构成：
- 外壳：铝合金压铸，表面粉末喷涂处理（RAL7035），阻燃等级UL94 V-0
- 电路板：8层PCB，沉金工艺 + 三防漆全覆盖
- 端子：铜合金镀镍，耐腐蚀，接触电阻小于1mΩ
- 连接器：MIL-STD航空级插头，抗振动，插拔寿命大于1000次
- 散热片：铝合金挤压型材，与主电路板热耦合
结构特征：
- DIN导轨安装，约72mm × 216mm × 100mm
- 前面板带LED状态指示灯（运行/故障/通信）和2个操作按键
- 后面板带多路接线端子（电源区、信号区、通信区、LVDT区）和通信接口
- 顶部带状态指示灯（运行绿色/故障红色/通信黄色）
- 底部带接地端子
工作原理：上位控制器输出4-20mA信号或数字指令至本模块，内部伺服驱动板将信号转换为PWM脉冲（频率2kHz，占空比0-100%）驱动执行器内部伺服电机。电机带动液压泵产生压力油（额定压力21MPa）推动活塞杆运动。LVDT传感器实时检测活塞杆位移，经内部信号调理电路转换为4-20mA信号反馈至上位控制器，形成闭环位置控制。当控制信号丢失时，弹簧机构在0.5秒内将阀门关至安全位置。
安装要求：
- DIN导轨安装于控制柜内，周围留有至少50mm散热空间
- 远离强电磁干扰源（如变频器、大功率接触器、电焊机），间距大于300mm
- 接地电阻小于4Ω，信号地与保护地分开接至接地排
- 通信线缆使用屏蔽双绞线，屏蔽层单端接地
- LVDT电缆使用专用屏蔽电缆，长度不超过30米
使用注意事项：
- 每年检查一次接线端子紧固情况，使用扭矩螺丝刀（0.5N·m）
- 每两年校准一次零点和量程，使用标准位移源校准
- 严禁在无液压油状态下运行电机，会导致电机烧毁
- 固件升级需使用Woodward专用工具，严禁非授权操作
- 液压油使用ISO VG46抗磨液压油，每4000小时更换一次
- 冬季启动前需预热液压油至20°C以上
