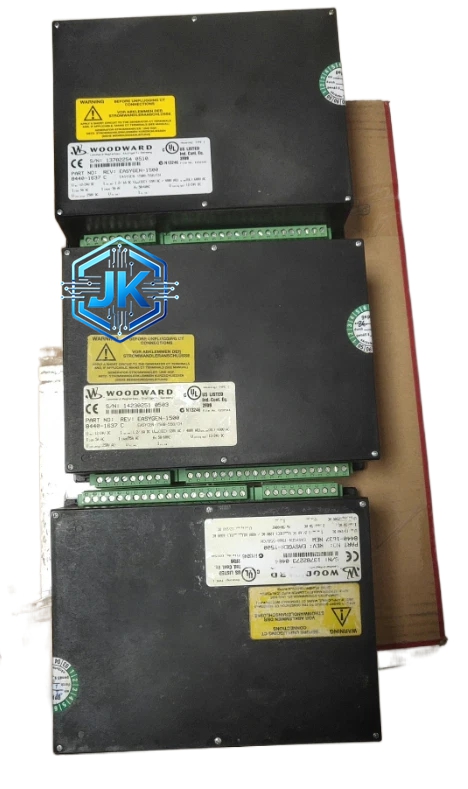

Woodward 8400-1637
技术规格
- 支持并联机组数：2~16 台
- 同步精度：电压差 < 1%、频率差 < 0.1Hz、相位差 < 5°
- 负载分配精度：±3%（2~16 台并联）
- 通信接口：CAN 总线 + Modbus TCP/RTU + RS-485
- 供电电压：24V DC
- 显示：5 寸彩色 TFT 触摸屏，分辨率 800×480
- 操作方式：触摸屏 + 物理按键
- 事件记录：可存储最近 500 条故障记录
- 固件升级：通过 Ethernet 口在线升级
功能特点
- 自动同步并网：实时计算最优合闸时机，无需人工操作，并网时间 ≤ 200ms
- 下垂控制（Droop Control）：无需通信线即可实现负载自动分配，单机故障不影响其他机组
- 孤岛/并网自动切换：电网失电时自动切换至孤岛模式，电网恢复后自动重新并网
- 黑启动功能：电网全黑时可自启动一台机组带载，再逐台启动其他机组
- 远程监控：支持 Modbus TCP 接入 SCADA，可远程查看所有机组状态
- 内置故障录波功能，可记录并网瞬间的电压/电流波形
- 支持机组优先级设定，可设定基载机组和调峰机组
应用场景
- 医院/数据中心多机组并机系统（N+1 冗余）
- 微电网（含光伏、风电、柴油机组混合）
- 船舶电站（多台发电机组并联）
- 矿山自备电站（多台机组负载均分）
- 商业楼宇冷热电三联供
性能参数
| 参数名称 | 数值 |
|---|---|
| 支持机组数 | 2~16 台 |
| 同步精度 | 电压差 < 1%，频率差 < 0.1Hz，相位差 < 5° |
| 负载分配精度 | ±3% |
| 并网合闸时间 | ≤ 200ms |
| 保护响应时间 | ≤ 50ms |
| 显示 | 5 寸彩色 TFT 800×480 |
| 通信 | CAN + Modbus TCP + RS-485 |
| 工作温度 | -10℃ ~ +55℃ |
| 防护等级 | IP54 |
| 重量 | 约 1.8 kg |
| 尺寸 | 144mm × 96mm × 120mm |
材质构成
- 外壳：工业级 ABS + PC 合金，阻燃 UL94 V-0，抗冲击
- 前面板：PC 聚碳酸酯，5 寸 TFT 触摸屏，表面 AG 防眩光处理
- 内部散热：铝合金挤压型材 + 风扇强制冷却，散热功率 ≥ 15W
- 端子排：弹簧夹紧式，紫铜镀锡，支持 0.5~6mm² 导线
- 触摸屏：电阻式触摸，支持戴手套操作
结构特征
- DIN 导轨安装，宽度 6 个标准模块（108mm）
- 前面板：5 寸 TFT 触摸屏（上部）+ 4 个物理按键（下部）
- 背面端子分为 4 排：CAN 总线口（上左）、Ethernet 口（上右）、RS-485 口（中）、电源和 I/O 端子（下）
- 侧面设有 USB 口（参数备份）和 SD 卡槽（事件记录导出）
- 顶部设有状态指示 LED：绿色运行、红色故障、黄色通信
工作原理
各机组控制器通过 CAN 总线实时交换电压、频率、有功功率、无功功率数据（刷新率 100ms）。主控制器根据下垂特性公式 P = P₀ – Kp × (f – f₀) 计算各机组应输出的功率，其中 Kp 为下垂系数。当电网频率下降时，所有机组自动增加输出功率，实现无通信线负载分配。并网时，主控制器计算待并机组与电网的电压差、频率差、相位差，当三项均在允许范围内时发出合闸指令。并网后切换至下垂控制模式，各机组根据自身功率自动调整输出。
安装要求
- 安装于主控柜中央位置，与各机组控制器之间 CAN 总线距离不超过 1000 米
- 每台机组需配备独立的 Woodward 调速器（如 8923 系列）和 AVR（如 8440-1887）
- 接地系统需独立，接地电阻 < 1Ω
- CAN 总线终端需在最远两端各加装 120Ω 终端电阻
- 控制柜内需安装 UPS，保证失电时控制器不断电（失电会导致并机系统崩溃）
使用注意事项
- 首次并机需逐台调试：先 2 台并机调试成功后，再逐步增加至 3 台、4 台……
- CAN 总线接线必须使用 120Ω twisted pair 屏蔽电缆，不可使用普通网线
- 定期（每月）导出事件记录分析各机组运行状态
- 固件升级需在所有机组停机状态下进行，升级过程中严禁断电
- 触摸屏校准如有偏差，可在设置菜单中重新校准
- 建议配备 UPS，失电超过 2 秒会导致并机系统解列
