描述

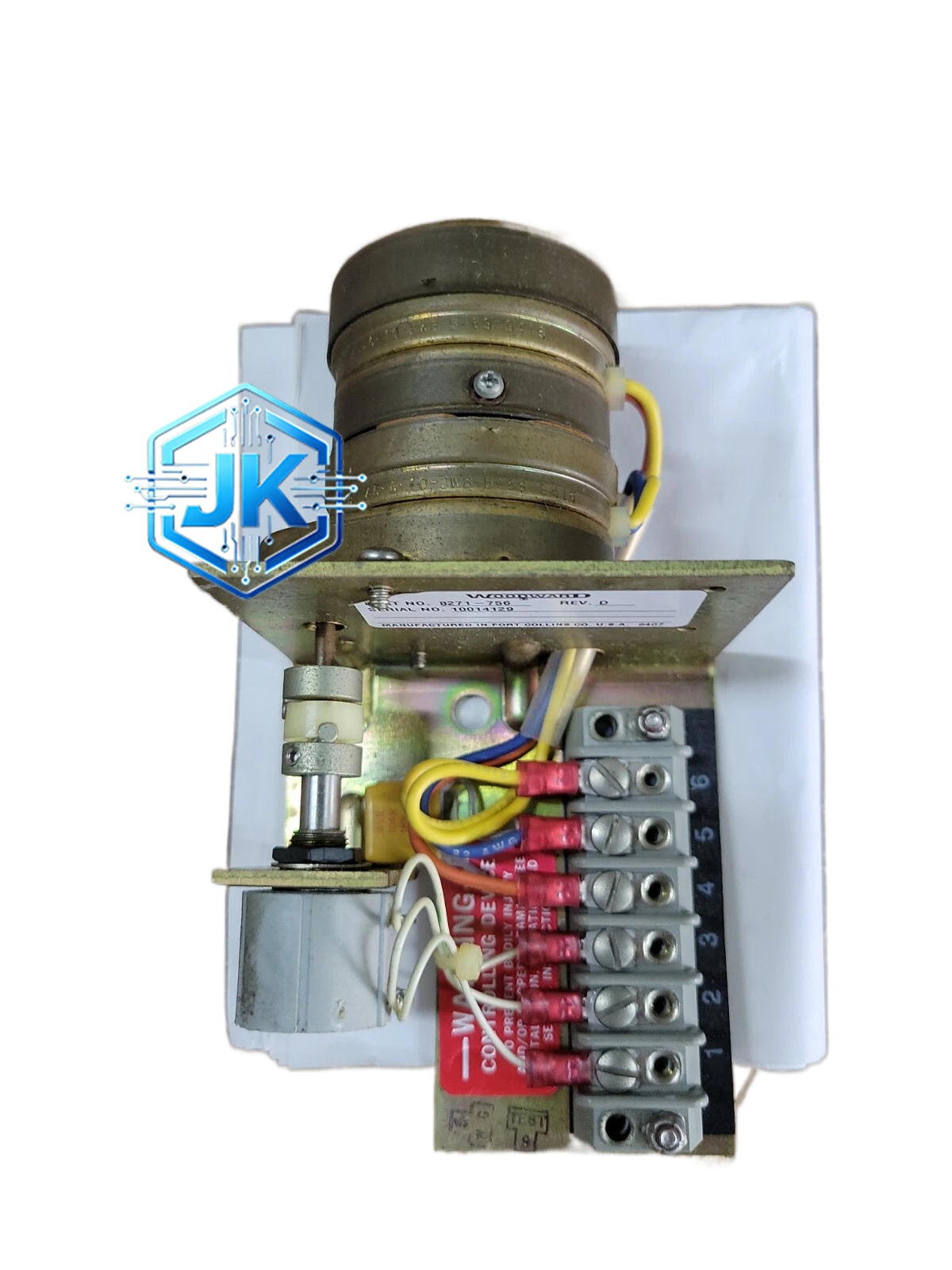

Woodward 8271-756
技术规格：
- 功率范围：150kW – 2500kW
- 电压等级：230V / 400V / 6.6kV（可选）
- 频率：50Hz / 60Hz 自动识别
- 并联台数：最多 8 台并联运行
- 通讯：CAN 总线 + Modbus RS-485
- 供电：24VDC，功耗约 10W
- 工作温度：-10°C 至 +55°C
- 防护等级：IP54
- 频率精度：±0.05Hz
- 电压调节精度：±1%
- 事件记录容量：最多 200 条事件
- LCD 显示屏：64×32 像素，带背光
功能特点：
- 集成发动机转速控制与发电机保护于一体，减少外部接线
- 自动电压调节（AVR）功能，维持输出电压稳定
- 自动同期并网，合闸角偏差小于 ±5°
- 逆功率保护、过流保护、接地故障保护、失磁保护等 8 项发电机保护
- 支持负荷分配功能，最多 8 台并联
- 支持远程监控与参数下载，可通过 RS-485 上位机软件操作
- 内置事件记录功能，最多存储 200 条事件
- 支持黑启动逻辑（可选）
应用场景：
小型天然气发电站、油田伴生气发电、偏远地区独立供电、矿山自备电站、海岛微电网
性能参数：
- 频率调节精度：±0.05Hz
- 电压调节精度：±1%
- 并网合闸时间：小于 300ms
- 负荷分配精度：±3%
- 响应时间：小于 100ms
材质构成：
- 外壳：钣金机箱，静电喷涂，RAL 7035 灰色
- 面板：工程塑料（耐紫外线）
- PCB：覆三防漆
- 端子：铜合金镀锡，插拔式
结构特征：
- DIN 导轨安装（35mm）或壁挂安装
- 前面板带 LCD 显示屏（64×32 像素）
- 尺寸约为 250mm × 200mm × 150mm
- 重量约 1.8kg
工作原理：
控制器通过 PT 和 CT 实时采集发电机端电压、电流、频率、功率因数等电气量。启动时先建立励磁，待电压和频率达到设定值后，检测电网侧的电压、频率和相角。当三个条件均满足同期要求时，发出合闸指令，完成并网。并网后根据负荷指令调节发动机转速和励磁电流，维持输出电压和频率稳定。多台并联时通过 CAN 总线交换各机组的有功/无功数据，按预设比例自动分配。
安装要求：
- 安装在独立控制柜内，柜内温度不超过 45°C
- 必须配置 UPS 供电（续航不少于 10 分钟）
- PT 和 CT 的二次侧必须可靠接地
- CAN 总线需加 120Ω 终端电阻
- 接地电阻小于 4Ω
使用注意事项：
- 首次调试需由 Woodward 授权工程师完成参数整定
- PT/CT 变比需在参数中正确设置，否则保护功能可能误动
- 每 6 个月进行一次保护功能测试
- 远程监控需配置专用 VPN 通道，禁止直接暴露在公网
- 并联运行时各台控制器的参数需一致
