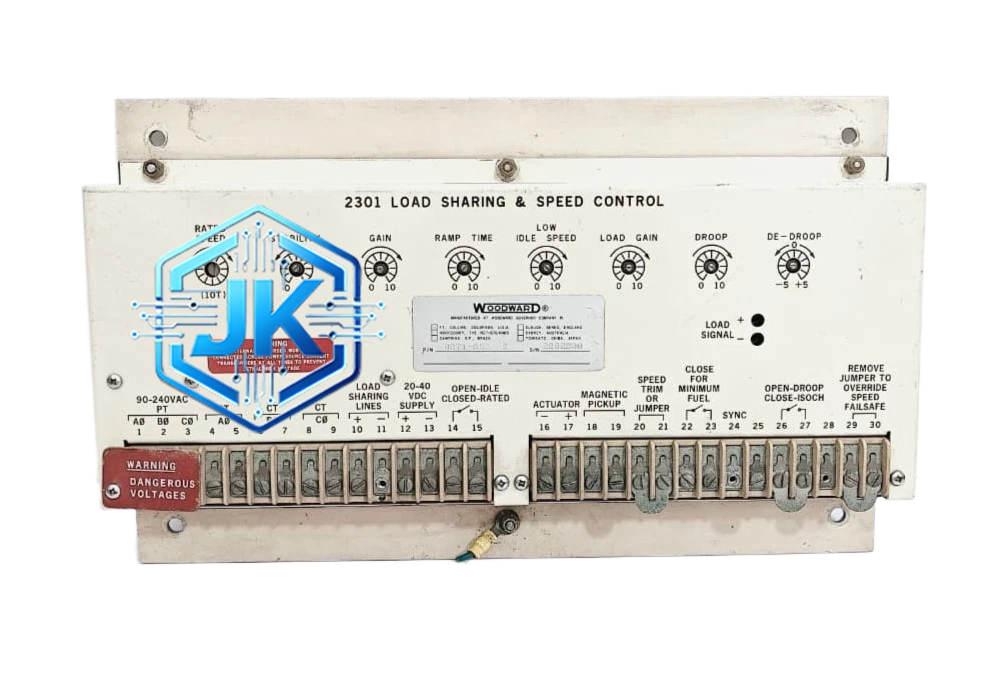

Woodward 8271-652
技术规格：
- 控制模式：等时（Isochronous）/ 有差（Droop 4%）可切换
- 转速设定范围：0～3600 RPM（可定制至 6000 RPM）
- 模拟输入：8 路（4～20mA / 0～10VDC）
- 模拟输出：2 路（4～20mA，驱动伺服执行器）
- 数字输入：12 路（无源触点，湿接点/干接点可选）
- 数字输出：10 路继电器（1A/250VAC，无源触点）
- 通信接口：RS-485 / Modbus RTU + RS-232
- 电源：24VDC 或 85～265VAC（自动识别）
- 尺寸：约 145mm × 145mm × 65mm（宽 × 高 × 深）
- 重量：约 0.8 kg
功能特点：
- 内置双环 PID 调节器（转速环 + 负荷环），参数可通过前面板按键或通信接口修改
- 支持本地和远程两种速度设定方式，远程设定优先级高于本地设定
- 具备软启动/软停机功能，斜坡时间 0～120 秒可调
- 完整的保护功能：过速、欠速、过压、欠压、过流、逆功率、短路
- 面板设有 4 位 7 段 LED 数码管，实时显示转速和负荷百分比
- 支持负荷渐变控制，升降负荷速率可设定，防止突加突卸负荷
- 具备可编程继电器功能，用户可自定义每个继电器的触发条件
- 事件记录功能，存储最近 500 条报警和操作事件
应用场景：
500kW～5MW 柴油发电机组独立控制、中型燃气发电机组负荷控制、工业泵站和压缩机调速、小型水电站水轮机调速、作为从机接入 8440 并联系统。
性能参数：
- 转速控制精度：±0.1% 额定转速
- 负荷控制精度：±1% 设定值
- 响应时间：小于 80 ms（从设定值改变到输出稳定）
- 斜坡时间精度：±2%
- 工作温度：-25℃～+65℃
- 存储温度：-40℃～+85℃
- 防护等级：IP54（前面板）
- 绝缘强度：电源对地 1500VAC / 1 分钟，I/O 对地 500VAC / 1 分钟
材质构成：
- 外壳：冷轧钢板 1.2mm，静电喷塑（RAL 7035 浅灰色）
- 前面板：ABS 工程塑料 + PC 透明视窗
- PCB：FR-4 双面板，三防涂层（防潮、防盐雾、防霉）
- 端子：阻燃 PA66，紫铜镀镍触点
- 紧固件：不锈钢 304
结构特征：
- 面板嵌入式安装，开孔尺寸 138mm × 138mm
- 前面板布局：上部为 LED 数码管显示区，中部为 6 个操作按键，下部为 10 个 LED 状态指示灯
- 背面端子分区：电源区、模拟输入区、模拟输出区、数字 I/O 区、通信区
- 内部为主控板 + 模拟量板 + 数字量板三板结构，可独立更换
- 顶部和底部设有 DIN 导轨卡扣
工作原理：
微处理器采集转速传感器信号和负荷传感器信号，与用户设定的目标值进行比较。转速偏差经转速环 PID 运算后输出速度控制量，负荷偏差经负荷环 PID 运算后输出负荷控制量。两路控制量通过优先级逻辑综合后，生成最终的 4～20mA 输出信号，驱动外部伺服执行器（如 5417 系列）调节油门开度。所有保护参数实时监测，越限时立即动作对应继电器输出。
安装要求：
- 面板开孔 138mm × 138mm，安装深度不超过 75mm
- 模拟量信号线与动力电缆分开走线，间距不小于 200mm
- 信号线必须使用屏蔽双绞线，屏蔽层在控制器端单端接地
- 电流互感器和电压互感器二次侧需在控制器端一点接地
- 接地电阻小于 1Ω
- 上方预留 50mm 散热空间
使用注意事项：
- 首次上电需设置基本参数：额定转速、额定频率、CT/PT 变比、Droop 值
- PID 参数需根据被控对象整定，出厂默认值仅供参考
- 每 6 个月检查一次继电器触点状态和接线紧固情况
- 固件升级需使用 Woodward 8200 Series Update Tool
- 严禁在通电状态下插拔接线端子
