描述

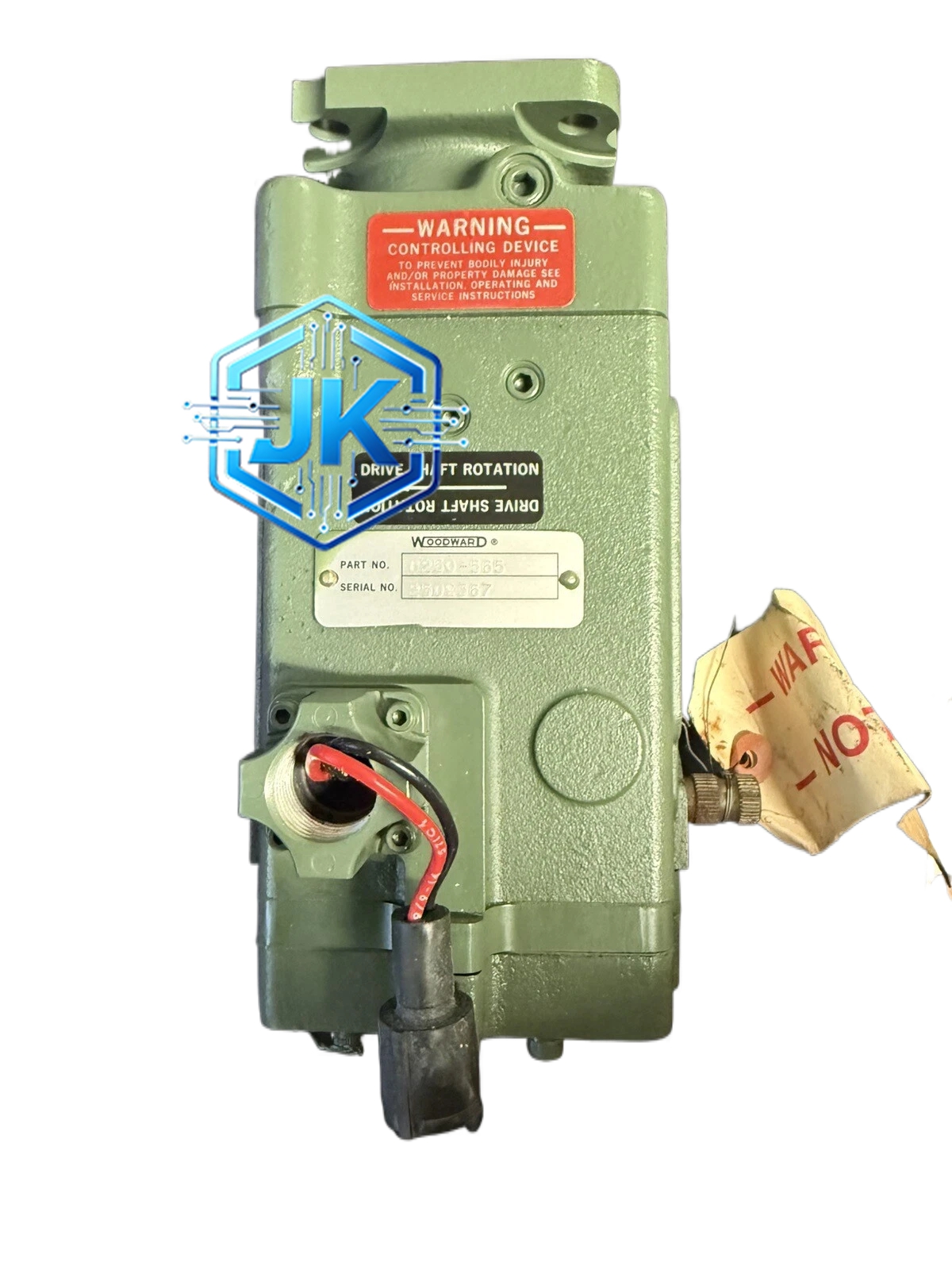

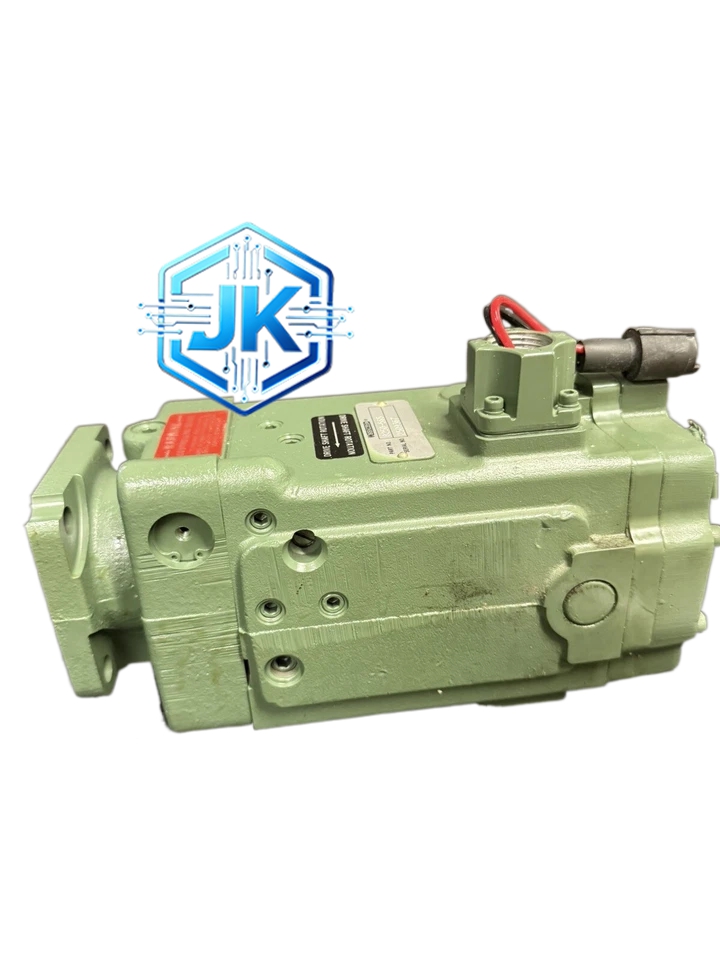

Woodward 8250-565
技术规格：
- 产品系列：Woodward 505E系列数字式调速器
- 控制对象：柴油发动机 / 燃气发动机
- 转速控制范围：300~1800 RPM（可配置）
- 转速精度：±0.25%（稳态）
- 控制算法：数字PID + 自适应前馈
- 输入信号：磁电转速传感器（MPU）或霍尔传感器
- 输出信号：PWM脉宽调制（驱动电子执行器）或4~20mA（驱动气动执行器）
- 保护功能：超速、低速、油压低、水温高、启动超时、熄火等
- 通信接口：RS-232 / RS-485（Modbus RTU）
- 供电电压：24V DC（85~265V AC/DC通用）
- 工作温度：-25℃ ~ +70℃
- 防护等级：IP54（前面板）
功能特点：
- 数字PID控制：采用32位DSP实现高精度转速调节，响应速度快，超调量小
- 自适应前馈：根据负载变化自动调整控制量，减少转速波动
- 双通道冗余：支持双转速传感器输入，主备自动切换
- 电子调速：PWM输出驱动电子执行器，响应时间<100ms
- 完善保护：超速保护（115%额定转速）、低速保护（40%额定转速）、油压低、水温高等
- 远程监控：RS-485 Modbus RTU通信，支持SCADA远程监控
- 参数自整定：内置自动调谐功能，一键优化PID参数
应用场景：
- 固定式柴油发电机组调速
- 船舶柴油发动机调速
- 工业燃气轮机调速
- 压缩机驱动发动机调速
性能参数：
| 参数项 | 数值 |
|---|---|
| 转速范围 | 300~1800 RPM |
| 转速精度 | ±0.25% |
| 输出信号 | PWM / 4~20mA |
| 保护功能 | 超速/低速/油压/水温 |
| 通信 | RS-232+RS-485 |
| 工作温度 | -25℃ ~ +70℃ |
| 防护等级 | IP54 |
材质构成：阻燃ABS工程塑料外壳，DSP数字信号处理器，PWM驱动电路，光耦隔离电路，接线端子为铜合金镀镍端子，金手指镀金。
结构特征：标准DIN导轨安装，前面板有LED状态指示灯和3个操作按键（菜单/增/减），后面板为接线端子排，顶部有散热孔。
工作原理：磁电转速传感器产生与转速成正比的交流信号，经控制器内部整形后得到转速脉冲，CPU将实测转速与设定转速比较，经PID算法计算出控制量，通过PWM或4~20mA输出驱动执行器（电子油门或气动油门），从而调节发动机转速。
安装要求：
- 安装于控制柜内通风良好处
- 转速传感器安装于飞轮齿圈旁，间隙1~2mm
- PWM输出线使用屏蔽双绞线
- 供电电源需独立配置，不可与大功率设备共用
使用注意事项：
- 转速传感器安装间隙严格控制在1~2mm
- PWM输出不可直接接大功率执行器，需经驱动板放大
- 修改转速设定值前确认负载匹配
- 定期校验转速精度，建议每半年一次
