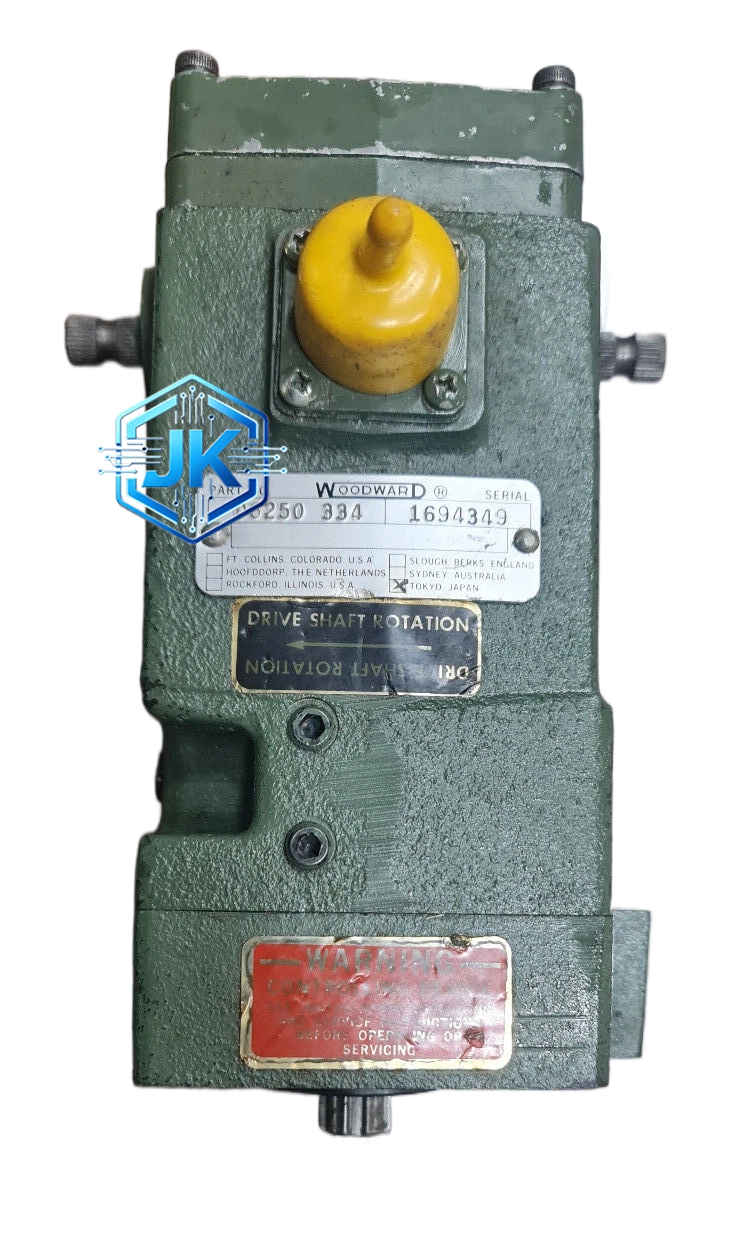

Woodward 8250-334
技术规格：
- 转速输入：磁电式传感器（MPU），频率范围 1-10kHz，也支持编码器输入
- 控制输出：8 路继电器输出 + 6 路 4-20mA 模拟输出
- 供电电压：24VDC ±10%，也支持 110VDC 船用电网
- 数字输入：16 路（干接点 / 24VDC / 110VDC 可选）
- 数字输出：8 路（继电器，无源触点，最大 5A/250VAC）
- 模拟输入：8 路（4-20mA / 0-10V / RTD / 热电偶）
- 模拟输出：6 路（4-20mA）
- 通讯接口：CAN 总线 + RS-485（Modbus RTU）+ NMEA 2000
- 防护等级：IP56（面板安装，防浪涌）
- 工作温度范围：-25°C 至 +70°C
- 存储温度范围：-40°C 至 +85°C
- 控制周期：10ms
- 响应时间：小于 50ms
- 功耗：约 10W
- 船级社认证：DNV-GL、ABS、CCS、LR、BV
功能特点：
- 专用船用柴油发动机控制逻辑，包括燃油喷射正时控制、增压压力控制、排气温度控制
- 内置怠速稳定控制（ISC），防止船舶靠港时发动机怠速抖动
- 内置加速率限制与减速率限制，防止船舶主机快速加减负荷导致轴系冲击
- 支持 NMEA 2000 船用通信协议，可直接接入船舶综合导航系统
- 完整的发动机保护：超速、低油压、高水温、高排温、低增压压力、超速保护等 12 项
- 支持黑启动逻辑，当船舶全船失电时可自动启动备用发电机组
- 支持负荷分配，最多 4 台发电机并联运行
- 支持远程监控，可通过船舶局域网查看发动机状态
- 具备完善的故障自诊断功能，可记录 100 次故障事件
- 支持一键启动/停机操作
应用场景：
商船主机控制系统、船舶辅机（发电机、泵、风机）控制、海军舰艇柴油动力系统、海洋工程平台柴油发电机组、港口拖船动力系统
性能参数：
- 转速调节精度：±0.1% 额定转速
- 怠速稳定性：±3 RPM
- 甩负荷转速上升率：小于 10%
- 并车合闸时间：小于 300ms
- 稳态误差：小于 0.05%
材质构成：
- 外壳：高强度铝合金压铸，表面硬质阳极氧化 + 船用环氧底漆
- 面板：316L 不锈钢拉丝面板，耐盐雾腐蚀
- PCB 板：覆三防漆，关键芯片底部填充环氧树脂
- 端子：铜合金镀锡，防盐雾腐蚀
- 连接器：船用级航空插头，抗震等级 15g，IP68 防护
- 密封：氟橡胶 O 型圈，耐海水腐蚀
结构特征：
- 19 英寸标准机架安装（2U 高度）或 DIN 导轨安装（35mm）
- 前面板可完全拆卸，便于船上维修
- 端子排为双排插拔式设计，支持热插拔更换
- 尺寸约为 482mm × 178mm × 280mm（19 英寸 2U）
- 重量约 4.5kg
工作原理：
控制器实时采集转速、机油压力、冷却水温度、增压压力、排气温度等多路信号，经数字 PID 运算后输出控制信号至燃油喷射执行器和调速电机。怠速控制回路根据负荷变化自动调节喷油量，维持怠速稳定。NMEA 2000 通讯模块以 250kbps 速率将发动机数据广播至船舶网络。黑启动时，控制器检测到全船失电后自动启动备用发电机组，建立船用电网后逐步恢复其他负载。
安装要求：
- 安装在船用控制柜内，柜内需符合 IEC 60092 船用电气标准
- 振动等级需小于 0.5g（主机舱）或小于 0.3g（集控室）
- 接地电阻小于 1Ω（船用标准要求更严格）
- 传感器信号线需使用船用屏蔽电缆（CYJP 型）
- NMEA 2000 总线需加 120Ω 终端电阻
- 控制柜需配置船用 UPS（续航不少于 30 分钟）
- 柜内需配置除湿加热器，防止凝露
使用注意事项：
- 首次上电需进行船级社要求的参数整定，由 Woodward 授权船舶工程师完成
- 转速传感器安装间隙需严格控制在 0.5-1.0mm
- 每 6 个月进行一次保护功能测试（船级社要求）
- NMEA 2000 地址需在船东允许的范围内设置
- 固件升级需通过船用局域网进行，升级前需备份全部参数
- 定期检查端子防盐雾涂层状态，每年至少一次
