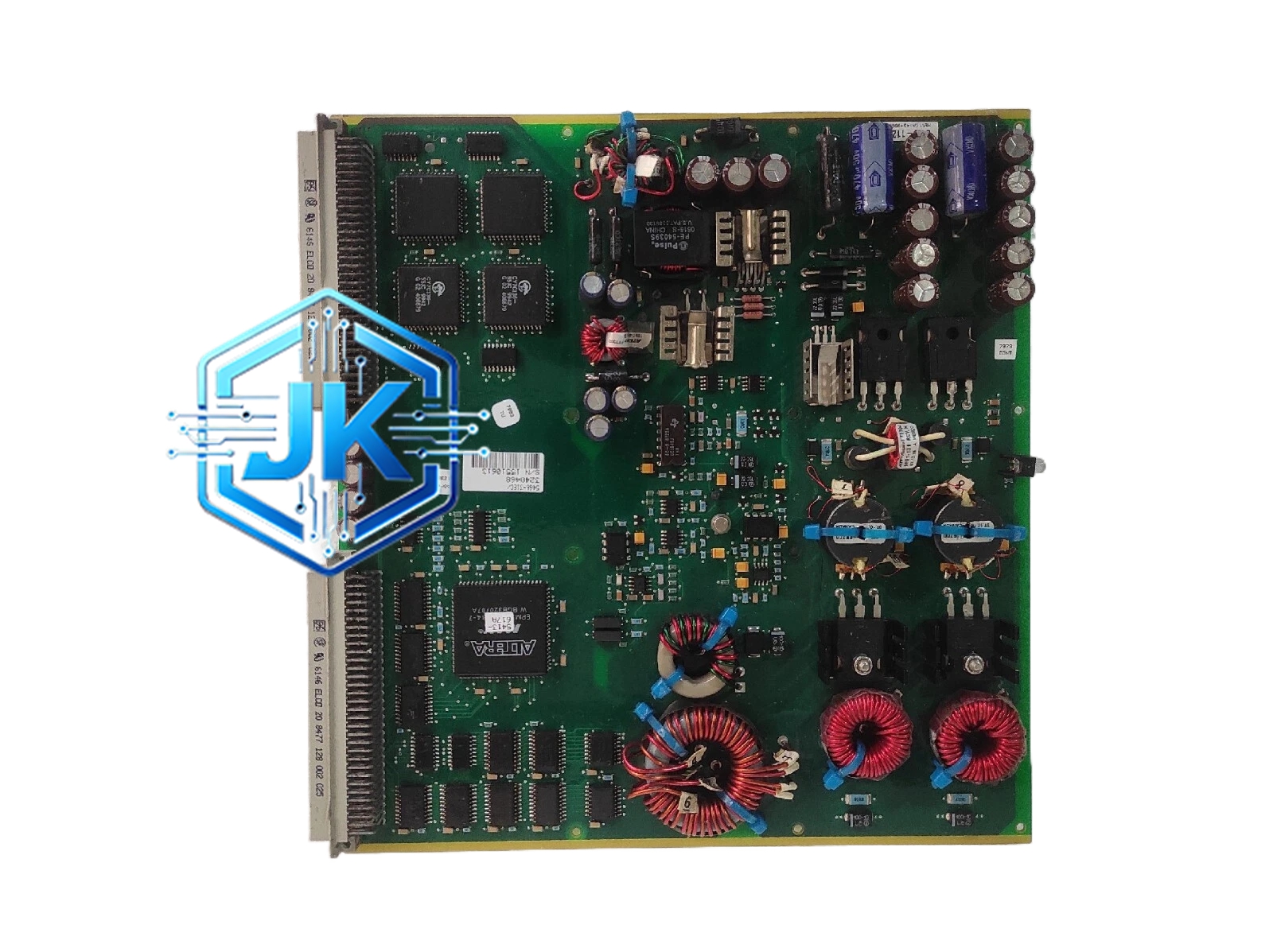

Woodward 5501-318C
技术规格：
- 输入信号：发电机端电压（PT，100V 或 110V）+ 发电机端电流（CT，5A 或 1A）
- 输出信号：4-20mA 励磁电流控制信号（驱动励磁整流器）
- 供电电压：24VDC ±10% 或 110VDC（从发电机端取电）
- 数字输入：4 路（干接点）
- 数字输出：2 路（继电器，无源触点）
- 模拟输入：2 路（4-20mA / 0-10V，备用通道）
- 模拟输出：1 路（4-20mA，备用通道）
- 通讯接口：RS-485，Modbus RTU
- 防护等级：IP54（面板安装）
- 工作温度范围：-20°C 至 +60°C
- 控制周期：20ms
- 响应时间：小于 100ms（电压突变时）
- 功耗：约 4W
功能特点：
- 内置 PID 电压调节算法，电压调节精度 ±0.5%
- 支持恒电压调节（AVR 模式）和恒功率因数调节（PF 模式）两种模式
- 内置过励磁保护（OEX）、欠励磁保护（UEX）、V/Hz 保护
- 支持软启动功能，发电机建压时电压缓慢上升，避免冲击
- 支持电压互感器（PT）断线检测和电流互感器（CT）断线检测
- 支持远程监控与参数修改（RS-485）
- 具备完善的故障自诊断功能
- 支持与 Woodward 8250/8270/8280 系列控制器配合使用
应用场景：
船用发电机励磁控制、陆用柴油发电机组 AVR、燃气发电机组 AVR、工业同步发电机励磁系统、小型水电站发电机励磁
性能参数：
- 电压调节精度：±0.5% 设定值
- 频率响应：0-50Hz
- 软启动时间：3-10 秒可调
- 阶跃响应超调量：小于 10%
- 稳态误差：小于 0.3%
材质构成：
- 外壳：铝合金压铸，阳极氧化
- 面板：304 不锈钢
- PCB：覆三防漆
- 端子：铜合金镀镍
- 连接器：航空插头，抗震 10g
结构特征：
- DIN 导轨安装（35mm）或壁挂安装
- 前面板可拆卸
- 尺寸约为 160mm × 120mm × 100mm
- 重量约 1.0kg
工作原理：
AVR 采集发电机端电压（经 PT 降压后）和电流（经 CT 变换后），与设定值比较后经 PID 运算输出 4-20mA 信号至励磁整流器。励磁整流器根据信号大小调节励磁电流，从而改变发电机磁场强度，维持端电压稳定。软启动功能在发电机启动初期使电压以设定斜率缓慢上升，避免突然合闸时的电压冲击。过励磁保护独立于 PID 回路运行，当 V/Hz 比值超过设定值时直接降低励磁电流。
安装要求：
- 安装在发电机控制柜内，柜内温度不超过 50°C
- PT 和 CT 的二次侧必须可靠接地
- 励磁信号线需使用屏蔽双绞线
- 接地电阻小于 4Ω
- 避免与大功率变频器同柜安装
使用注意事项：
- PT 变比和 CT 变比需在参数中正确设置
- 软启动时间需根据发电机容量设定，过短会导致电压冲击
- 每 6 个月检查一次 PT 和 CT 接线状态
- 首次上电需进行参数整定，建议由 Woodward 授权工程师完成
