描述

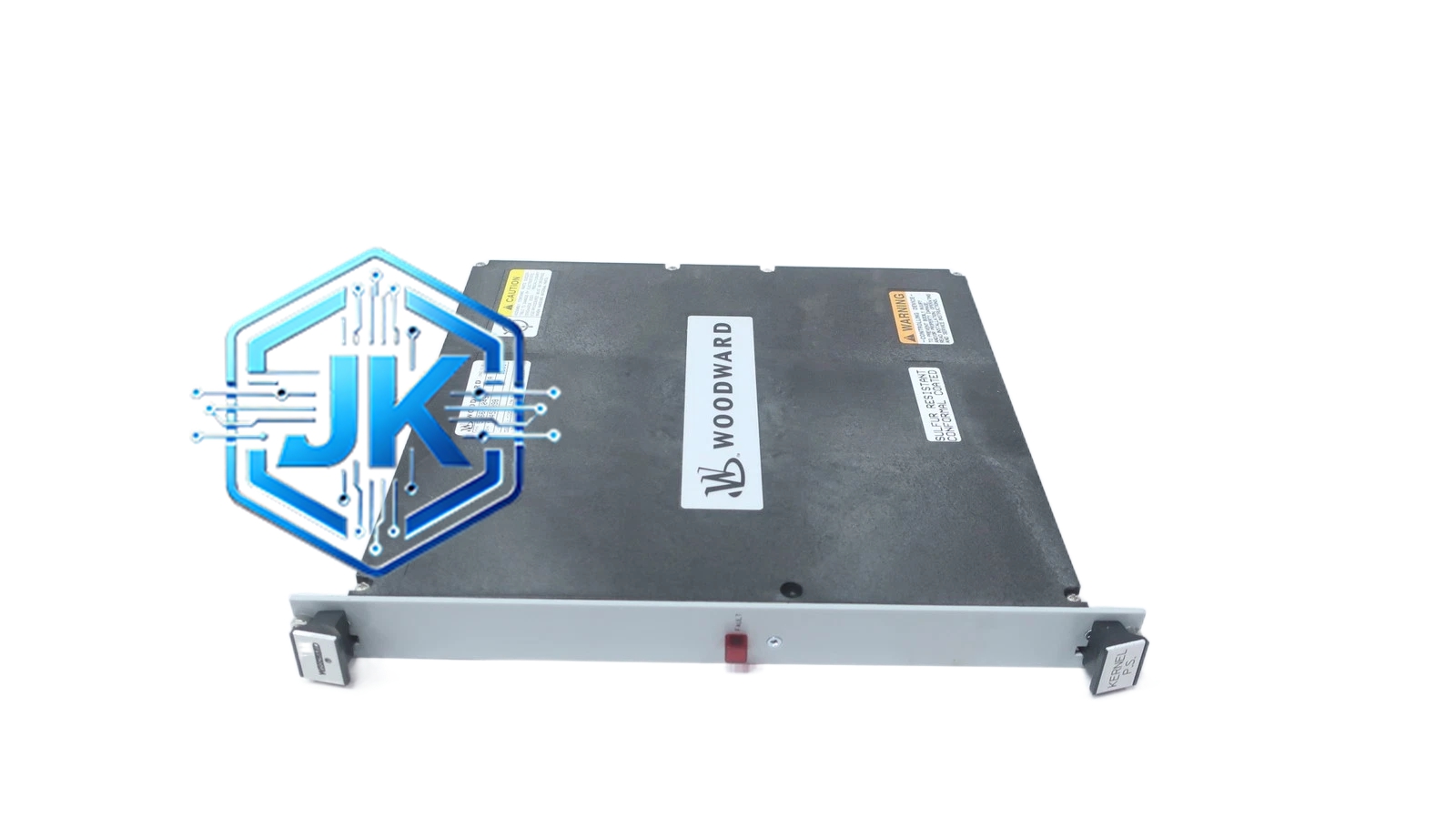

Woodward 5466-1049
技术规格：
- 供电电压：24V DC（18～32V DC宽范围）
- 转速输入：磁电式传感器，频率范围0～15kHz
- 转速测量精度：±0.1%（稳态）
- 控制输出1：4～20mA模拟量，最大负载750Ω
- 控制输出2：PWM脉冲，最大驱动电流2A，频率1～100Hz可调
- 转速不等率（Droop）：0%～10%连续可调，步进0.1%
- 响应时间：≤80ms（10%阶跃负载变化）
- 增益调整：比例增益Kp、积分增益Ki、微分增益Kd三参数独立可调
- 转速限制：高限速和低限速独立设定，保护值可调范围20%～115%额定转速
- 通信接口：RS-485 Modbus RTU，波特率9600/19200/38400可选
- 开关量输入：4路无源干接点（启动/停止/复位/模式选择）
- 开关量输出：2路继电器输出（报警/运行指示）
- 工作温度：-25℃～+70℃
- 防护等级：IP54（前面板），IP20（背面）
- 尺寸：约160mm × 80mm × 120mm
- 重量：约0.8kg
- 安装方式：面板嵌入式或DIN导轨安装
功能特点：
- 大功率PWM驱动：2A输出电流可直接驱动线圈电阻低至10Ω的大型电磁执行器，省去外接伺服放大器，降低系统成本和故障点
- 全数字自适应PID：控制器内部运行自适应PID算法，根据发动机特性自动调整PID参数，无需人工整定
- 等时/下垂双模式：等时模式维持恒定转速（适用于单台带孤立负荷），下垂模式实现多机负荷自动分配（适用于并联系统）
- 双传感器冗余：支持两路转速传感器同时接入，主传感器故障时自动无缝切换至备用传感器，切换过程不丢失控制
- 执行器反馈检测：实时监测执行器位置反馈信号，反馈丢失时立即报警并将执行器置于安全位置（通常为怠速位）
- 负荷限制：支持开环负荷限制（固定最大负荷设定值）和闭环负荷限制（根据外部信号动态调整）两种方式
- 传感器故障诊断：传感器断线、短路、信号幅值过低、信号频率超出范围均有独立报警
- 掉电保持：所有运行参数、设定值、事件记录存储在EEPROM中，断电后重启自动恢复
- LED状态指示：电源（绿）、运行（绿）、报警（红）、传感器（黄）四色LED
结构特征：
- 外壳为阻燃ABS工程塑料，表面磨砂处理
- 前面板配有4个操作按键（上/下/确认/退出）、4个LED指示灯、2位7段数码管显示转速
- 背部为2排接线端子排，共32个接线位
- 底部配有DIN导轨卡扣和面板安装耳
工作原理：
控制器接收磁电传感器的交流信号，通过频率计数电路计算出发动机实时转速。将实测转速与设定转速比较得到偏差信号，经过数字PID算法计算出控制量，通过4～20mA和PWM两路输出同时驱动执行器。4～20mA用于精确调节，PWM用于快速响应。执行器带动发动机油门改变供油量，从而调节转速。当多台机组并联时，下垂特性使各机组根据负荷自动分配功率。
安装要求：
- 面板开孔尺寸152mm × 72mm，开孔边缘去毛刺
- 传感器信号线使用屏蔽双绞线，屏蔽层单端接地
- 执行器接线确认极性，4～20mA输出有正负之分，接反会导致执行器反向动作
- PWM输出线与信号线分开走线，间距不小于50mm
- 控制器背部留出至少40mm散热空间
使用注意事项：
- 上电前务必确认供电电压为24V DC，接反会立即烧毁
- PID参数不建议随意修改，出厂参数已针对典型发动机优化
- 执行器反馈线断裂会导致控制器报警并进入安全模式
- 长期停用后首次启动需先空载运行5分钟检查各功能正常
- 传感器气隙过大会导致低转速时信号幅值不足，控制器可能误判为传感器故障
应用场景：
大型柴油发电机组（500kW～3MW）、船用主推进发动机、大型压缩机驱动、矿山主排水泵、油田注水泵
