描述

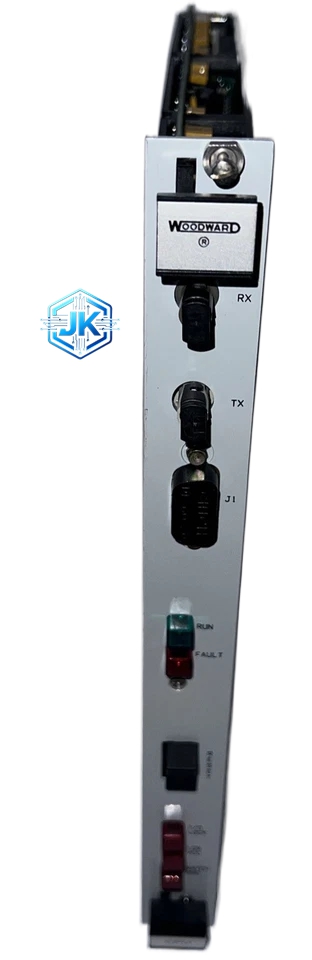

Woodward 5464-444
技术规格：
- 输出信号：4-20mA 驱动伺服电机（永磁同步电机）
- 反馈信号：4-20mA 位置反馈（0%-100% 行程对应）
- 供电：24VDC
- 控制模式：开环 / 闭环可选
- 行程时间：5 秒 – 60 秒可调
- 数字输入：4 路（开/关/停 + 远程/就地切换）
- 数字输出：2 路（开到位/关到位 + 故障）
- 模拟输入：2 路（4-20mA 设定值 + 4-20mA 位置反馈）
- 通讯：RS-485，Modbus RTU
- 工作温度：-20°C 至 +60°C
- 防护等级：IP65（适合户外安装）
- 功耗：约 5W
功能特点：
- 支持死区设定（Deadband），当设定值变化小于死区值时阀门不动作，防止阀门频繁调节导致密封面磨损
- 内置过力矩保护，堵转时自动停机并报警
- 支持 S 曲线控制，启动和停止时速度渐变，减少水锤效应
- 具备自学习功能，首次使用时自动检测阀门全开/全关位置
- 内置行程计数器，记录阀门动作次数，用于预测性维护
- 支持 Modbus 远程读取阀门当前开度
应用场景：
燃气轮机燃料调节阀控制、进口导叶（IGV）控制、蒸汽轮机放气阀控制、工业锅炉燃油阀控制
材质构成：
- 外壳：铝合金压铸，表面粉末喷涂
- 面板：304 不锈钢
- 密封：硅橡胶密封圈，IP65
- 端子：铜合金镀镍
结构特征：
- DIN 导轨安装（35mm）
- 前面板带 LED 指示灯（电源、运行、故障、开到位、关到位）
- 尺寸约为 130mm × 110mm × 90mm
- 重量约 0.9kg
工作原理：
接收上位机 4-20mA 设定信号，与阀门位置反馈比较后经 PID 运算输出控制信号驱动伺服电机。电机通过减速齿轮带动阀杆运动，位置传感器实时反馈开度形成闭环。到达极限位置时电机自动断电。
安装要求：
- 振动小于 1g
- 伺服电机电源线与控制信号线分开走线
- 户外安装需加防雨罩
- 接地电阻小于 4Ω
使用注意事项：
- 行程时间需根据阀门尺寸调整，过快会导致水锤
- 死区值建议设定为满量程的 1%-2%
- 每 12 个月检查一次机械限位
