描述

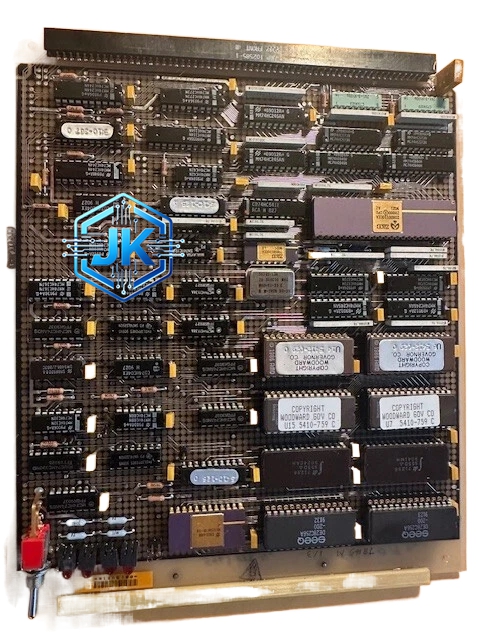

Woodward 5464-019
技术规格：
- 转速输入：磁电式传感器（MPU），频率范围 1-10kHz
- 控制输出：±25mA 伺服阀驱动电流
- 供电电压：24VDC ±10%
- 数字输入：8 路（干接点 / 24VDC 可选）
- 数字输出：4 路（继电器，无源触点）
- 模拟输入：2 路（4-20mA / 0-10V）
- 模拟输出：1 路（4-20mA）
- 通讯接口：RS-485，Modbus RTU
- 防护等级：IP54
- 工作温度范围：-25°C 至 +65°C
- 控制周期：20ms
- 响应时间：小于 80ms
- 功耗：约 5W
功能特点：
- 内置 PID 调节算法，支持手动/自动切换
- 具备甩负荷保护与超速保护功能
- 支持转速控制与压力控制双模式
- 支持加速率限制与减速率限制
- 支持温度补偿功能
- 支持远程监控与参数修改（RS-485）
- 具备故障自诊断功能
应用场景：
中小型燃气轮机、柴油发动机、工业汽轮机、船舶辅机控制
性能参数：
- 转速调节精度：±0.1% 额定转速
- 负荷调节精度：±1% 额定负荷
- 甩负荷转速上升率：小于 10%
材质构成：
- 外壳：铝合金压铸，阳极氧化
- 面板：304 不锈钢
- PCB：覆三防漆
- 端子：铜合金镀镍
结构特征：
- DIN 导轨安装（35mm）
- 尺寸约为 220mm × 160mm × 120mm
- 重量约 1.8kg
工作原理：
与 5464-843 基本一致，采集转速信号经 PID 运算后输出 ±25mA 驱动伺服阀，控制调节汽门开度。与 843 的主要区别在于 I/O 点数较少（8DI/4DO vs 12DI/6DO），适合简单控制场景。
安装要求：
- 振动小于 0.5g
- 接地电阻小于 4Ω
- 信号线使用屏蔽电缆
使用注意事项：
- 伺服阀接线需使用屏蔽电缆
- 更换模块需先断电并等待 30 秒
- 通讯线终端电阻需在总线两端各加 120Ω
