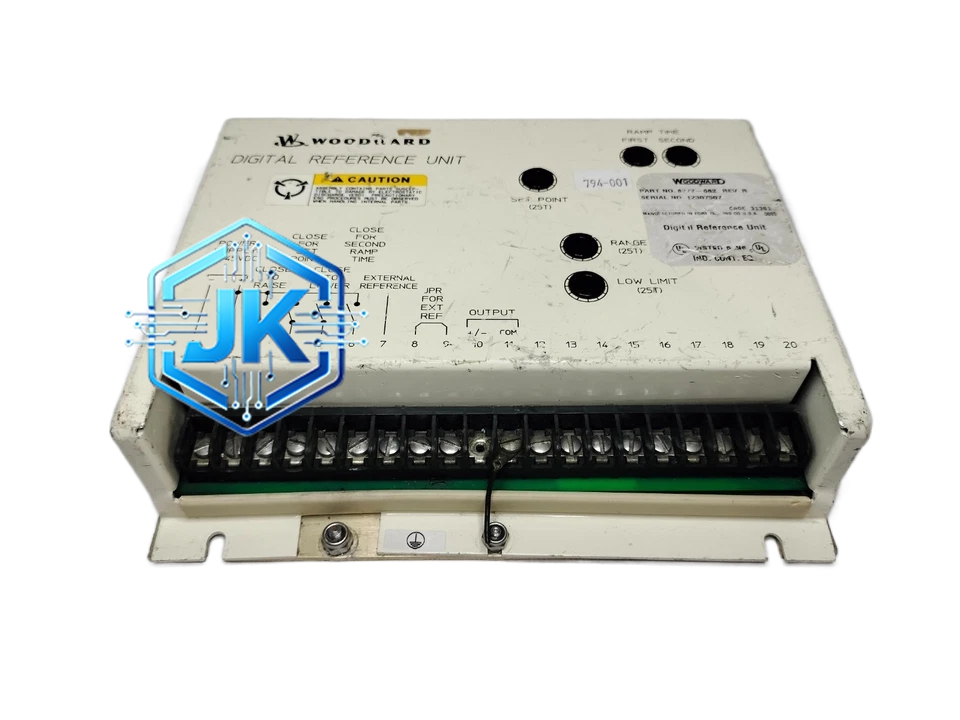

Woodward 5461-290
技术规格：
- 输入信号：4-20mA 电流信号 / 0-10V 电压信号
- 输出功率：最大 100W（连续），峰值 200W（10 秒）
- 输出电流：最大 3A（连续），峰值 5A（10 秒）
- 供电电压：24VDC / 110VDC / 230VAC（可选）
- 控制模式：位置控制（主要模式）
- 位置反馈：4-20mA（0%-100% 行程对应）
- 行程时间：10 秒 – 120 秒可调
- 数字输入：4 路（开/关/停 + 远程/就地切换）
- 数字输出：2 路（开到位/关到位）
- 通讯：RS-485，Modbus RTU
- 工作温度：-20°C 至 +60°C
- 防护等级：IP54
- 功耗：约 5W
功能特点：
- 体积紧凑，宽度仅为 90mm，适合空间有限的控制柜
- 支持位置控制模式，接收 4-20mA 设定信号驱动阀门至目标开度
- 内置过力矩保护，堵转时 3 秒内自动停机
- 支持 S 曲线控制，启动和停止时速度渐变
- 支持死区设定，防止阀门频繁调节
- 内置行程计数器，记录阀门动作次数
- 支持 Modbus 远程读取阀门开度与状态
- 前面板带 LED 状态指示灯
应用场景：
电厂小型风门/挡板（DN50-DN200）、小型燃油调节阀、工业锅炉小口径给水阀、化工流程小口径控制阀、暖通空调风阀控制
材质构成：
- 外壳：铝合金压铸，表面粉末喷涂
- 面板：不锈钢 304
- 端子：铜合金镀镍
- PCB：覆三防漆
结构特征：
- DIN 导轨安装（35mm）
- 前面板可拆卸
- 尺寸约为 140mm × 90mm × 100mm
- 重量约 0.6kg
工作原理：
与 8561-067 一致，但功率较小。接收 4-20mA 设定信号后与位置反馈比较，经 PID 运算输出功率驱动伺服电机，电机通过减速齿轮带动阀杆运动，位置传感器实时反馈开度形成闭环。
安装要求：
- 安装位置避免强振动（小于 1g）
- 控制信号线使用屏蔽电缆，屏蔽层单端接地
- 接地电阻小于 4Ω
- 柜内留有散热空间
使用注意事项：
- 行程时间建议设定为 15-30 秒（小口径阀门）
- 死区值设定为满量程的 2%-3%
- 每 12 个月检查机械限位
- 伺服电机功率需与阀门所需力矩匹配，不可超载使用
