描述

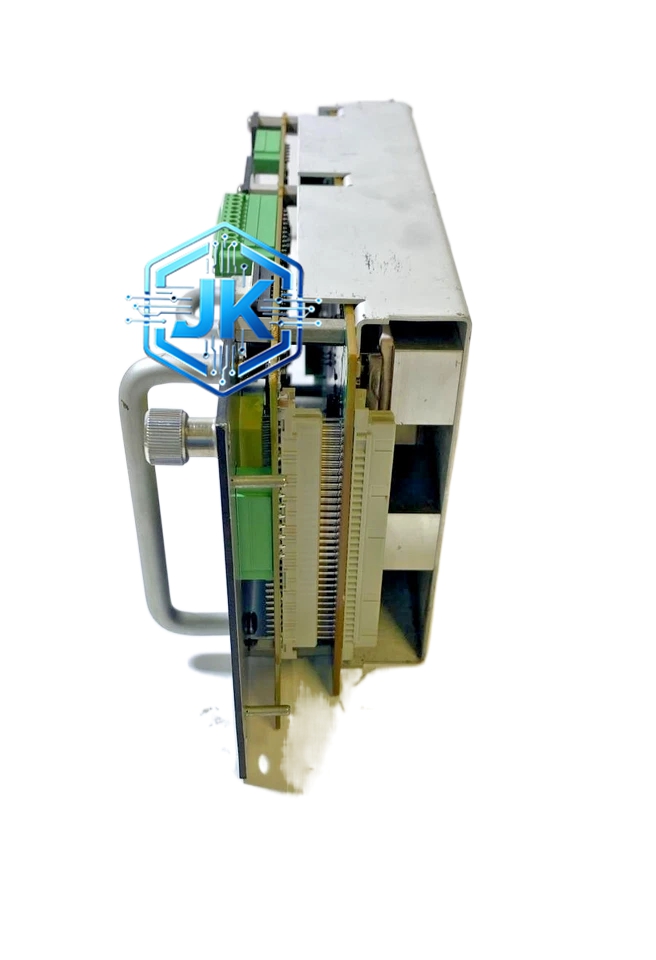

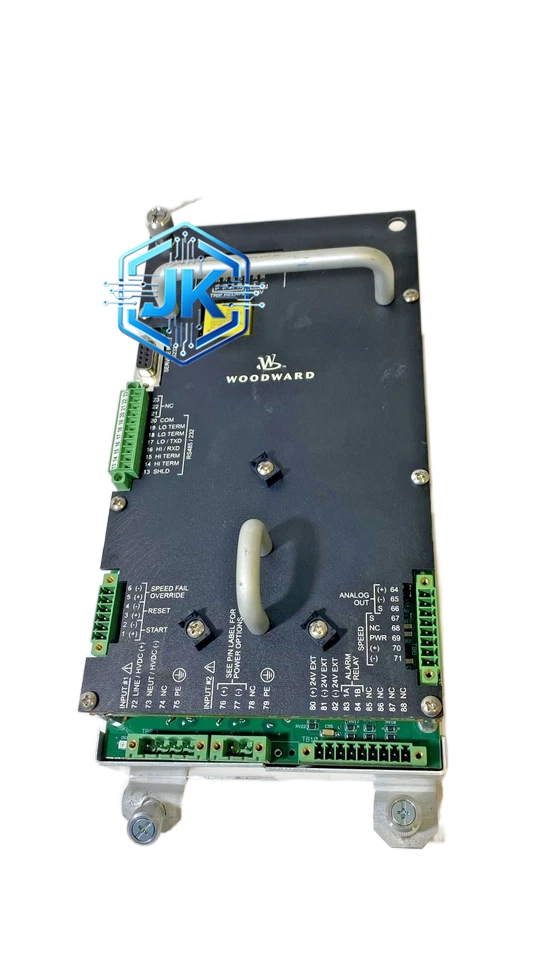

Woodward 5437-1080
技术规格：
- 产品系列：Woodward 5437系列气体混合控制器
- 子型号：1080（特定混合通道配置）
- 控制功能：多路气体比例混合控制
- 输入信号：多路4~20mA（各路气体流量计信号）
- 输出信号：多路4~20mA（各路气体阀门指令）
- 混合通道：通常2~4路气体混合（1080配置通常为2路）
- 通信协议：Modbus RTU / RS-485
- 工作电源：24V DC
- 工作温度：-20℃ ~ +60℃
- 防护等级：IP65（前面板）
- 认证标准：CE、ATEX（可选）
功能特点：
- 多路气体比例控制：精确控制2~4路气体的混合比例，确保混合气体热值稳定
- 热值计算：内置热值计算算法，根据各路气体流量实时计算混合热值
- 安全联锁：任一路气体压力异常时自动关闭对应阀门并报警
- Modbus通信：支持远程监控混合比例和流量数据
- 图形化显示：部分配置带LCD显示，可查看各路流量和混合比例
应用场景：
- 天然气与沼气混合燃烧控制
- 天然气与氢气混合控制
- 垃圾填埋气与天然气混合发电
- 任何需要多路气体比例混合控制的场合
性能参数：
| 参数项 | 数值 |
|---|---|
| 混合通道 | 2~4路（1080通常为2路） |
| 模拟输入 | 多路 4~20mA（流量计） |
| 模拟输出 | 多路 4~20mA（阀门指令） |
| 通信 | Modbus RTU / RS-485 |
| 电源 | 24V DC |
| 工作温度 | -20℃ ~ +60℃ |
| 防护等级 | IP65 |
| 认证 | CE / ATEX |
材质构成：阻燃PC+ABS前面板，不锈钢后面板，高精度ADC/DAC，专用混合控制ASIC，光耦隔离电路，继电器驱动电路，LCD显示模组（部分配置），弹簧端子排。
结构特征：中等尺寸前面板，嵌入式安装，前面板为LCD屏+按键+LED指示灯（部分配置），后面板为多组端子排。
工作原理：控制器采集各路气体流量计的4~20mA信号，根据设定的混合比例计算各路气体阀门的目标开度，通过模拟输出驱动各路气体阀门执行器，实现精确的气体比例混合。热值算法实时计算混合气体的实际热值，确保稳定。
安装要求：
- 前面板开孔安装
- 各路流量计信号线使用屏蔽双绞线
- 气体阀门驱动线与信号线分开布线
- 接地可靠
使用注意事项：
- 各路气体流量计需在安装前校准
- 混合比例参数需根据实际气体热值设定
- 危险场所需选用ATEX版本
