描述

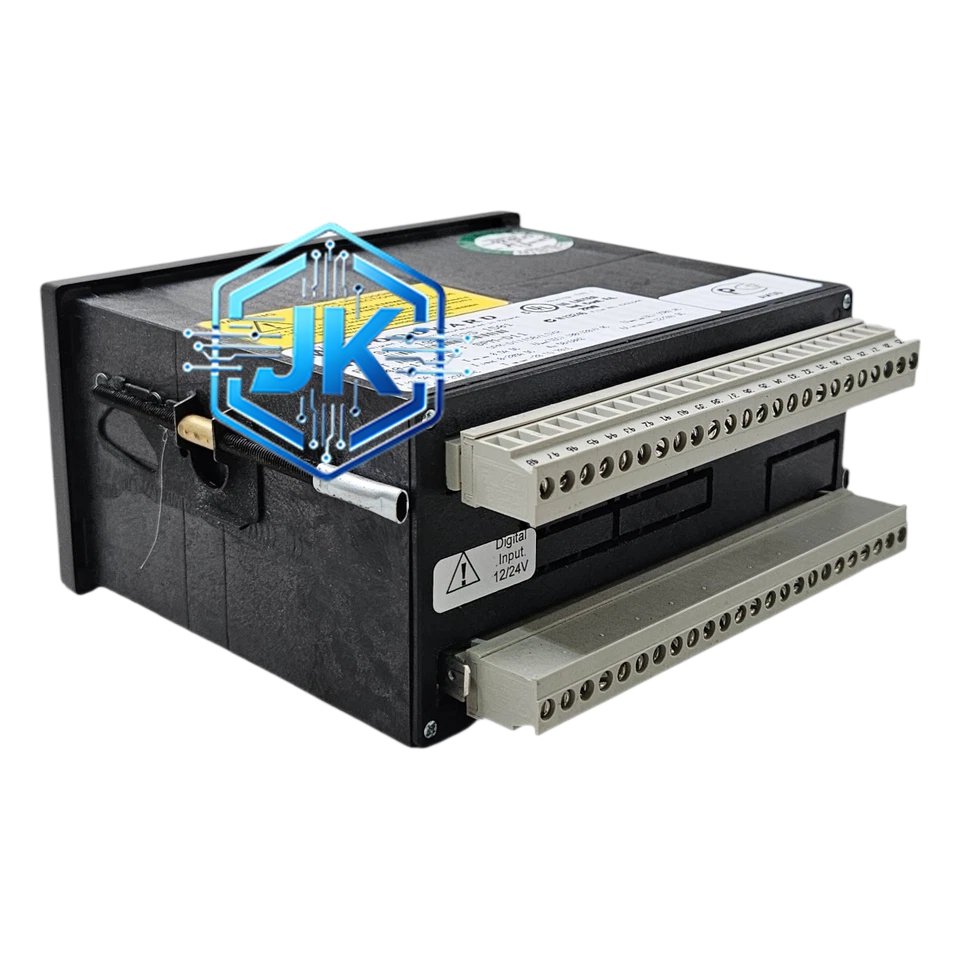

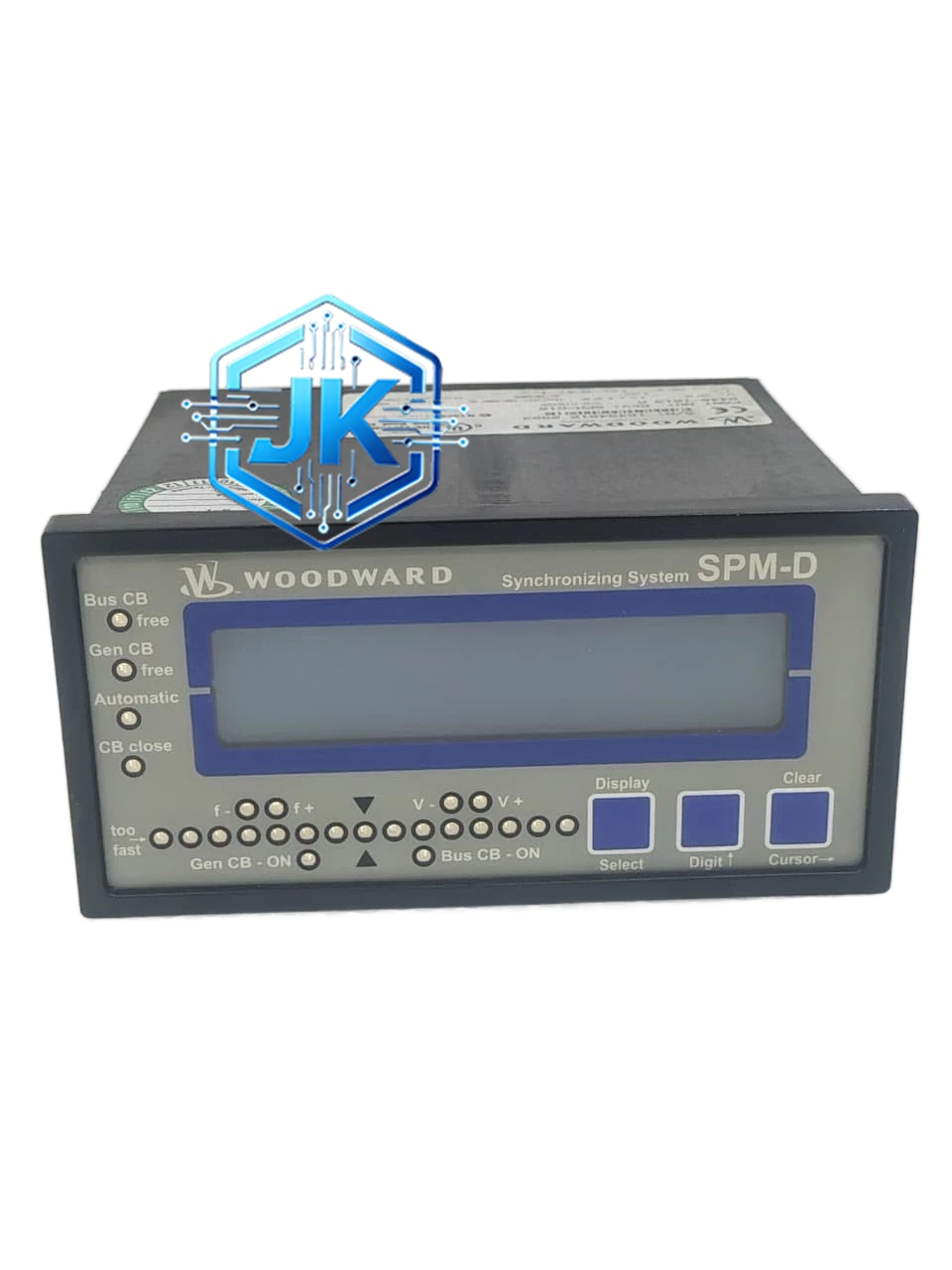

Woodward 0300-12E2LS3
技术规格：
- 控制器型号：0300
- 配置代码：12E2LS3
- 控制类型：模拟式电子调速器（纯模拟电路）
- 转速输入：MPU磁电式传感器，0~5kHz
- 电压输出：0~10V DC（线性输出，驱动执行器）
- 电流输出：4~20mA DC（可选）
- 模拟量输入：4路AI（水温、油温、油压、转速反馈）
- 数字量输入：6路DI（启动、停机、怠速、报警等）
- 数字量输出：2路DO（继电器）
- 供电电压：24VDC / 120VAC（可选）
- 工作温度：-20°C ~ +60°C
- 防护等级：IP20
- 安装方式：面板嵌入式安装（144mm × 144mm开孔）
- 尺寸：约 144mm × 144mm × 90mm
- 重量：约 1.5kg
功能特点：
- 纯模拟电路：无软件、无处理器，运算放大器实现PID调节，可靠性极高
- 线性电压输出：0~10V DC线性输出，驱动比例执行器
- 12个I/O通道：4路AI + 6路DI + 2路DO，满足大多数应用需求
- 面板电位器调速：电位器直接设定转速，操作直观
- 固定5%下垂：内置固定频率下垂（不可调）
- 抗EMI：纯模拟电路对电磁干扰天然免疫
工作原理：
MPU传感器采集发动机转速，经F/V转换器转换为直流电压。该电压与电位器设定的参考电压比较，偏差信号经三级运算放大器（比例级、积分级、微分级）处理后，输出0~10V线性电压信号至执行器，调节进油量控制转速。
应用场景：
- 柴油发电机组（200kW~2000kW）
- 工业柴油发动机
- 燃气轮机调速
- 船舶辅机
- 老旧电站调速器替换
安装要求：
- 144mm × 144mm面板开孔，安装深度 ≤ 90mm
- MPU传感器间隙 0.5~1.5mm
- 120VAC供电时必须可靠接地
使用注意事项：
- 纯模拟电路无通信功能，所有监控需通过现场仪表
- 电位器每2年校准一次
- 备件逐渐停产，建议评估升级至数字调速器
- 模拟电路对温度敏感，高温环境精度下降
