描述

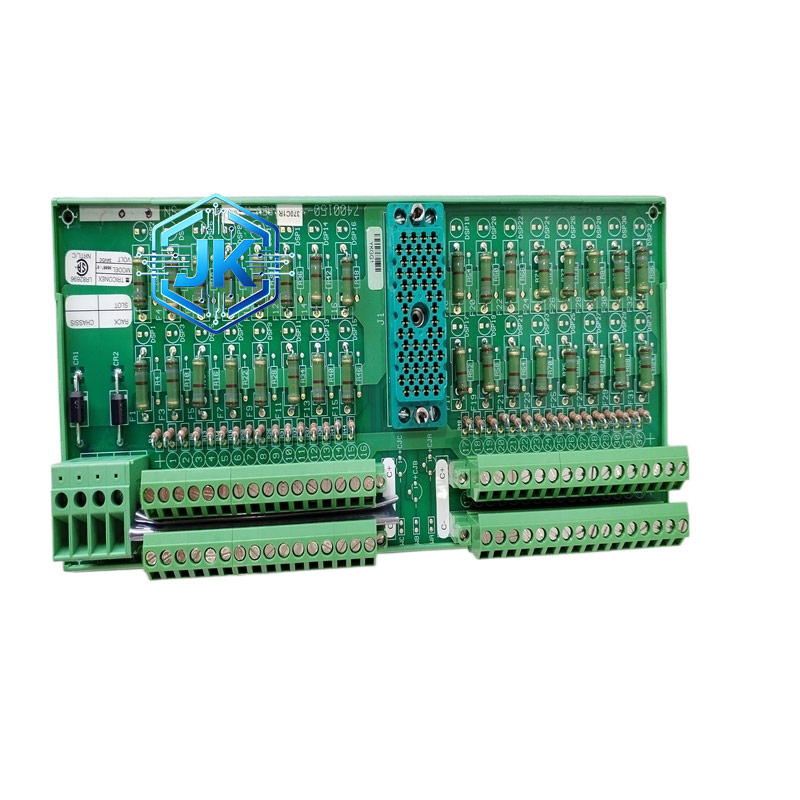

Triconex 9566-810F 高密度数字输出端子板
技术规格：
- 制造商：Triconex（施耐德电气旗下品牌）
- 型号：9566-810F
- 产品类型：数字输出端子板
- 适配模块：Triconex 9566 系列数字输出模块
- 通道配置：16 路数字输出通道，分组隔离
- 输出电压：额定 24VDC，工作电压范围 15-30VDC
- 接线端子：高密度镀金螺丝端子，单端子最大承载电流 5A，支持多芯线缆压接
- 隔离电压：1500Vrms 通道对地隔离
- 保护功能：每通道 2A 自恢复保险丝，过流自动保护，故障解除后恢复
- 状态指示：每通道 LED 状态指示灯，输出信号接通时亮灯
- 工作温度：-20℃~+60℃
- 存储温度：-40℃~+85℃
- 防护等级：IP20
- 尺寸：约 120mm×100mm×50mm
- 重量：约 1.5kg
- 材质：工业级阻燃 PCB 板、镀金接线端子、耐高温绝缘涂层、塑料外壳
- 安装方式：标准导轨安装 / 面板安装，适配 Tricon 系列机柜
- 认证：CE、UL、ATEX、IECEx 认证
功能特点：- 16 路高密度输出接线：16 路独立输出通道，高密度镀金端子布局清晰，支持 24VDC 输出信号转接，适配电磁阀、继电器、报警灯等多设备集中接线场景。
- 每通道自恢复过流保护：每通道配置 2A 自恢复保险丝，过流时自动切断输出，故障解除后自动恢复，无需更换保险丝，维护便捷。
- 通道隔离抗干扰：1500Vrms 通道对地隔离，有效阻断外部干扰、地电位差对输出信号的影响，防止执行器误动作，保障控制可靠性。
- LED 状态直观显示：每通道配备 LED 指示灯，输出信号接通时亮灯，直观显示通道工作状态，便于现场快速排查输出故障。
- 宽温稳定适配严苛环境：-20℃~+60℃工作温度，PCB 板耐高温绝缘涂层，抗振动、抗潮湿，耐受粉尘、油污工业现场。
- 导轨安装便捷灵活：支持标准导轨安装或面板安装，适配不同机柜布局，安装便捷，便于现场布线与维护。
应用场景：
- 石油天然气：海上平台 ESD 电磁阀接线、油气田 F&G 报警灯转接、压缩机站继电器控制端子转接、防爆区域执行器信号输出。
- 化工行业：反应釜紧急切断阀接线、精馏塔安全联锁执行器转接、有毒气体泄漏报警灯控制、防爆区域电磁阀驱动端子转接。
- 电力行业：发电机组 ESD 执行器接线、锅炉 BMS 燃烧器控制端子转接、电厂辅机安全联锁继电器控制、燃气轮机紧急停机执行器接线。
- 冶金行业：轧机安全联锁执行器接线、电弧炉紧急断电继电器控制、连铸机安全回路端子转接、高温设备报警灯控制。
