描述

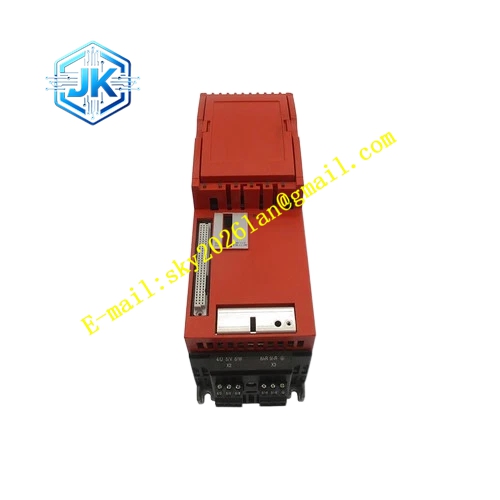

SEW MDS60A0030-5A3-4-00
技术规格 额定适配电机功率：3.0kW 三相输入电压：380VAC‑500VAC，50‑60Hz 控制模式：VFC 开环磁通控制、CFC 闭环电流矢量控制 内置制动斩波器，支持四象限运行 防护等级：IP20 工作环境温度：0℃~+45℃ 冷却方式：强制风冷 独立 24VDC 控制电源，主回路断电后维持参数存储与通讯
功能特点 设备支持 DIN 导轨卡扣安装与螺丝固定两种柜体安装方式。内置全套硬件保护机制，包含过流、过压、欠压、过热、接地故障、输出短路、编码器信号异常保护。配置 6 路隔离数字输入，3 路数字输出，其中 1 路为继电器输出，支持 PTC 电机绕组温度检测。支持电机静态与动态自动参数识别，支持参数备份与还原。内置绝对定位、相对定位、电子齿轮同步功能。集成 STO 安全扭矩关断，存储完整故障日志与设备运行时长记录。内置 EMC 滤波电路，抑制电网侧电磁干扰。配备直流母线互联端子，支持多驱动器之间母线能量共享。侧面预留选件板插槽，可扩展多种工业总线接口。
应用场景 中载包装机械伺服驱动轴 中小型裁切设备定位系统 印刷涂布产线辅助辊筒同步控制 自动化输送滑台驱动 中型旋转分度盘定位控制
性能参数 输出频率范围：0Hz‑600Hz 过载能力：150% 额定电流持续 60 秒 CFC 闭环模式转速控制精度 ±0.01% 多段速功能，加减速斜坡独立可调，支持 S 型加减速曲线 扭矩限制与纯扭矩控制模式 支持增量编码器、HIPERFACE 绝对值编码器信号采集
材质构成 外壳采用冷轧钢板，表面粉末喷涂防腐处理。多层工业级 PCB 主控板与功率板，大功率 IGBT 功率逆变模块，NTC 温度监测传感器。信号端子镀金处理，功率端子采用加厚高导电铜材。阻燃塑料绝缘支架，大容量高压直流母线电解电容，金属散热基座搭配内置散热风扇组件。
结构特征 整机采用垂直模块化柜体安装结构，背板同时配备 DIN 导轨卡扣与螺丝固定孔位。前面板配置三色 LED 指示灯，分别显示运行状态、故障报警、总线通讯状态。设备上部布置大电流主回路功率端子，下部布置控制信号端子。侧面预留选件板扩展插槽。功率腔体与信号腔体物理隔离，降低电磁信号干扰。可拆卸端子组件，便于现场接线与维护。配置直流母线互联端子，支持多台驱动器母线并联。
工作原理 三相交流电接入主回路端子，内部整流桥将交流电转换为稳定直流母线电压。大功率 IGBT 逆变模块输出幅值、频率连续可调的三相交流电驱动电机。编码器采集电机转子转速、位置信号回传主控板，CFC 闭环矢量算法持续运算电机磁通与输出扭矩，动态调整输出电压频率，实现高精度转速与位置闭环调节。设备减速过程产生的再生能量，经由内置制动斩波器消耗在外部制动电阻。一旦出现故障，硬件保护回路立刻切断功率输出，点亮故障指示灯，同时将故障信息存入设备存储器。多台驱动器可通过直流母线端子互连，共享再生电能。
安装要求 设备只允许在密闭电气控制柜内部垂直竖立安装，禁止倒置、水平横置安装。设备上下预留充足散热间隙，保证散热风扇进出风口完全通畅。动力电缆与信号电缆分开走线，全部信号线缆使用屏蔽线缆。三相输入电压必须与铭牌标定规格匹配。机柜安装环境规避粉尘、腐蚀性气体、凝露。PE 保护接地端子可靠连接机柜重载接地排。编码器线缆必须使用 SEW 专用屏蔽线缆。扩展选件板安装完成后，金属屏蔽盖板必须装配到位。
使用注意事项 断电之后等待至少 10 分钟，待直流母线电容完全放电，才可以打开设备外壳开展检修。上电之前确认三相输入电压平衡。调试阶段完整执行电机识别流程。禁止在变频器输出侧并联电容或者浪涌吸收器。定期清理散热风扇与散热器表面积灰，规避过热保护停机。插拔通讯选件板、控制组件时执行防静电操作。外部制动电阻功率参数必须匹配设备规格，严禁制动端子短接。STO 安全回路接线严格遵循官方安全操作手册。
