描述

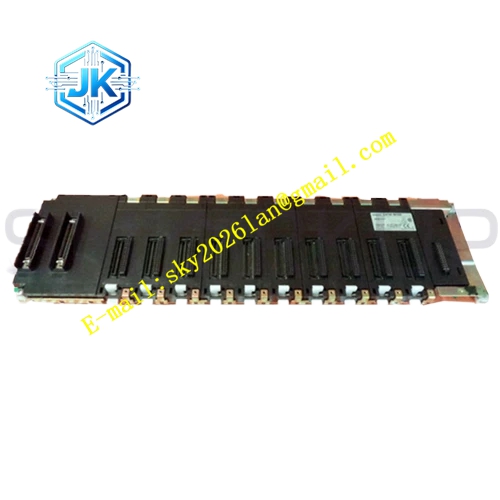

OMRON CS1W-BI103
技术规格：
- 品牌： OMRON（欧姆龙）
- 型号： CS1W-BI103
- 产品类型： 扩展底板
- 适用系统： CS1 系列 PLC
- 插槽数量： 3 槽
- 最大扩展距离： 50m（使用 CS1W-CN223 等扩展电缆）
- 最大 I/O 点数： 取决于系统配置
- 抗振动： 10～57Hz，0.075mm 振幅；57～150Hz，加速度 9.8m/s²
- 抗冲击： 147m/s² 在 X、Y 和 Z 每个方向 3 次
- 工作环境温度： 0～55℃
- 工作环境湿度： 10%～90%（无结露）
- 保存环境温度： -20～75℃
- 接地电阻： 小于 100Ω
- 绝缘电阻： 最小 20MΩ（500VDC）
- 介电强度： 1 分钟 2,300VAC 50/60Hz
- 重量： 约 1.5kg
功能特点：
- 支持 CS1 系列 CPU 机架与扩展机架的连接
- 提供 3 个插槽用于安装 I/O 单元或特殊功能单元
- 支持长距离扩展，最远可达 50m
- 模块化设计，便于安装和维护
- 符合 CE、CSA、UL 等国际认证
应用场景：
- CS1 系列 PLC 系统扩展
- 工业自动化控制系统
- 制造业生产线控制
- 过程控制系统
- 各类需要多机架扩展的工业设备
性能参数：
- 插槽数量：3 槽
- 最大扩展距离：50m
- 工作温度范围：0～55℃
材质构成：
- 工业级电子元件
- 多层印刷电路板
- 精密连接器
- 金属外壳
结构特征： CS1W-BI103 采用模块化设计，设有 3 个单元插槽和系统总线连接器。底板背面设有扩展电缆接口，用于连接 CPU 机架或其他扩展机架。
工作原理： CS1W-BI103 通过系统总线将 CPU 机架的控制信号和数据传输到扩展机架中的各 I/O 单元和特殊功能单元。底板提供稳定的电源分配和高速数据通信通道，确保多机架系统中各单元之间的协调工作。
安装要求：
- 安装于 CS1 系列扩展机架中
- 使用专用扩展电缆连接 CPU 机架
- 确保接地电阻小于 100Ω
- 保持模块间适当间距以利于散热
- 扩展电缆长度不超过 50m
使用注意事项：
- 安装前确认系统配置和电源规格
- 定期检查底板连接是否牢固
- 更换模块前执行锁定/挂牌程序
- 备件存放于干燥、防静电环境中
- 不要拽拉或弯折扩展电缆超过其允许的限度
