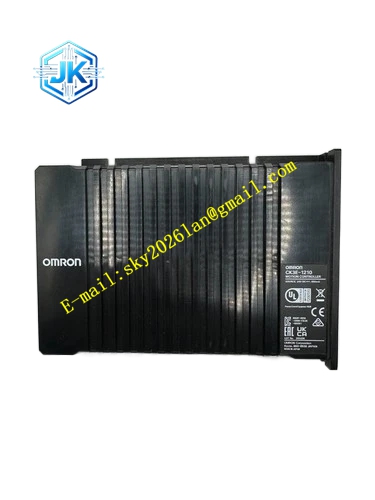

OMRON CK3E‑1210
技术规格：最大控制轴数 8 轴；EtherCAT 主站接口 RJ45；以太网 RJ45 通讯口；USB3.0 Host 接口；主内存 1GB，闪存 1GB；供电电压 DC24V，允许 DC20.4‑26.4V；消耗电流最大 660mA；外形尺寸 130.4 (H)×170.9 (W)×28.6 (D) mm；重量 540g；工作温度 0‑45℃；存储温度‑25‑70℃；湿度 10‑95% RH 无凝露；DIN 导轨安装；符合 IEC61326 工业标准。
功能特点：EtherCAT 高速实时总线，通讯周期低至 250μs；支持多轴同步、点位运动、电子凸轮、电子齿轮、直线圆弧插补；Power PMAC IDE 软件编程调试；USB 接口支持外接存储设备；以太网接口对接上位机；完整硬件自诊断功能，实时反馈总线、轴故障状态；薄型 28.6mm 宽度，节省控制柜安装空间。
应用场景：多轴装配设备；切割设备；印刷设备；机器人辅助机构；包装多轴定位设备；自动化专用机械设备。
性能参数：EtherCAT 总线实时性高；抗振动冲击满足 IEC60068‑2‑6、IEC60068‑2‑27 标准；支持长时间连续运行；故障代码快速定位轴与总线故障点。
材质构成：外壳黑色铝合金散热壳体；内部 FR‑4 多层玻纤 PCB 电路板；RJ45 屏蔽连接器；工业运动处理芯片；高亮度状态 LED 指示灯；DIN 导轨金属卡扣。
结构特征：超薄盒式导轨安装结构；背部集成 DIN 导轨锁紧卡扣；壳体外侧铝合金散热鳍片；正面排布 RJ45 网口、USB 口、电源端子、多组状态 LED 指示灯。
工作原理：Power PMAC IDE 编写运动控制程序下载存入控制器闪存；控制器作为 EtherCAT 主站，向 EtherCAT 伺服驱动器下发位置、速度指令；同时读取伺服驱动器反馈位置、报警信息；内部运算单元完成凸轮、插补、同步算法运算；持续监测总线链路与伺服状态，故障输出告警信号。
安装要求：控制柜内部标准 DIN 导轨安装；设备四周预留散热空间，铝合金散热鳍片不可遮挡；EtherCAT 线缆使用屏蔽网线；信号线远离变频器动力线缆；设备执行 D 种接地，接地电阻≤100Ω；禁止安装在腐蚀性气体、凝露环境。
使用注意事项：供电严格使用 DC24V 直流电源；禁止带电插拔 EtherCAT 通讯线缆；运动程序下载完成后做好备份；EtherCAT 总线拓扑严格按照规范配置；设备检修完成后，必须执行轴运动安全确认。
