描述

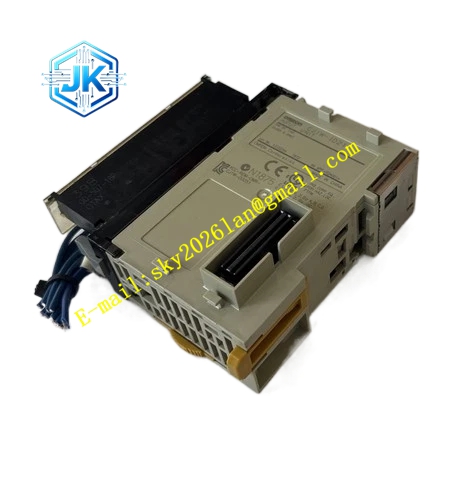

OMRON CJ1W-ID211
技术规格：输入点数 16 点；额定输入电压 DC24V，允许电压范围 DC20.4‑26.4V；典型输入电流 7mA；导通电压最低 DC14.4V，断开电压最高 DC5V；输入响应时间硬件最大 8ms，软件可设置 0‑32ms 数字滤波；外部端子与地之间绝缘电阻≥20MΩ，耐电压 AC1000V 1 分钟；模块内部消耗电流 80mA；工作温度 0‑55℃；存储温度‑20‑75℃；工作湿度 10‑90% RH 无凝露；重量 110g；可拆螺钉端子块连接；机架背板总线供电OMRON Indu…。
功能特点：16 通道共用公共回路，全部通道支持同时导通；光电隔离设计，现场侧故障不会传导至 PLC 背板总线；每通道配置独立 LED 状态指示灯，直观查看信号通断；软件可调数字滤波，抑制现场电气干扰脉冲；兼容 NPN、PNP 输出传感器；无需额外转换继电器直接接入现场开关信号；适配 CJ 系列全部标准机架。
应用场景：包装自动化设备信号采集；输送流水线传感器信号接入；机床自动化控制柜 IO 采集；存量 CJ 系列 PLC 设备备件替换；轻工、化工小型自动化控制系统。
性能参数：满足 IEC 工业电磁兼容标准；支持 24 小时不间断连续机柜内部运行；通道隔离阻断浪涌干扰；信号滤波参数可通过编程软件灵活配置。
材质构成：外壳采用 V0 阻燃等级黑色工程塑料；内部 FR‑4 多层玻纤阻燃 PCB 电路板；背板镀金金手指触点；光电耦合隔离芯片；黄铜镀镍螺钉接线端子；高亮度 LED 状态指示灯。
结构特征：标准 CJ 机架插槽外形尺寸；背部镀金金手指对接机架背板总线；正面配置可拆螺钉端子座与对应通道 LED 指示灯；模块两侧设置锁紧卡扣，卡入机架槽位完成固定；壳体预留散热缝隙。
工作原理：现场 DC24V 开关信号接入模块端子，信号经过限流电路、光电隔离电路完成电平转换；转换后的逻辑信号写入模块内部寄存器，通过背板总线上传至 PLC CPU 输入映像区；对应通道输入导通时，面板 LED 同步点亮；光电隔离电路隔断现场侧高压、浪涌，保护 PLC 主机硬件。
安装要求：安装在 CJ 系列 CPU 机架或者扩展机架任意 IO 槽位；机架固定于控制柜标准 DIN 导轨；信号线与大功率动力电缆分开布线；传感器线缆优先选用屏蔽线缆；控制柜完成可靠保护接地；模块四周预留散热间隙，不要遮挡壳体散热缝隙。
使用注意事项：仅适配 CJ 系列机架，不可用于其他系列 PLC；禁止带电插拔模块；外部输入电压严格控制在 DC20.4‑26.4V 区间；滤波时间根据现场干扰环境合理设置；定期检查接线端子紧固状态；不可在存在腐蚀性气体、持续凝露环境使用。
