描述

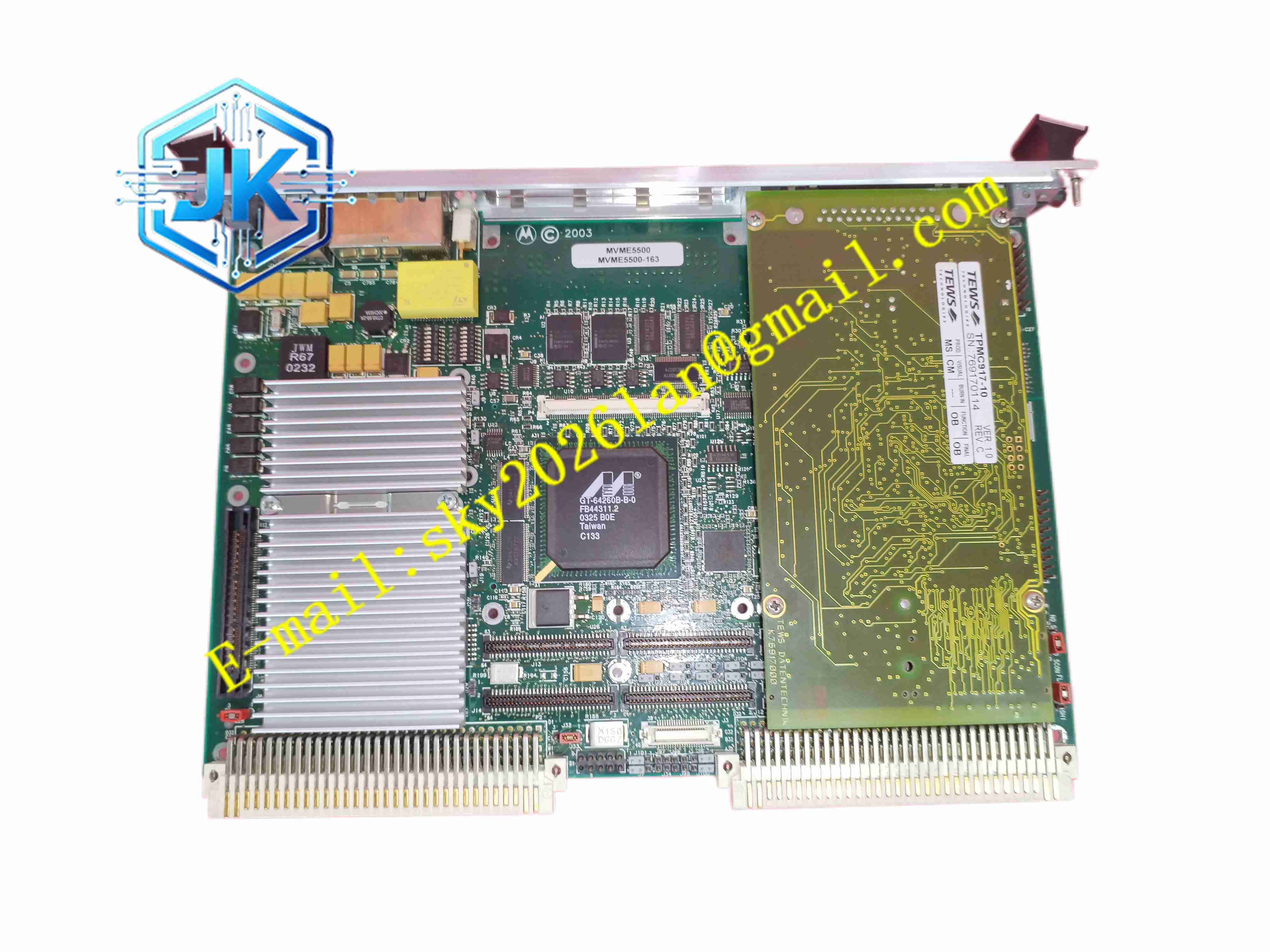

Motorola MVME550-163
技术规格
- 品牌： Motorola
- 系列： MVME5500
- 型号标识： MVME550-163
- 处理器： MPC7450 系列 PowerPC 处理器，典型配置为 1 GHz
- 缓存： 片上 L2 缓存，部分配置支持 L3 缓存
- 协处理器： 支持 AltiVec 向量处理
- 内存： ECC SDRAM，典型配置可达 512 MB 或更高
- 闪存： 多组板载闪存
- PCI 总线： 双独立 64 位 PCI 总线，支持 33/66 MHz
- PMC 扩展： 双 PMC 站点
- 以太网： 千兆以太网接口，部分配置提供 10/100BaseTX 以太网
- 串行端口： 提供串行调试或通信端口
- VME 接口： 通过 Universe II 等 VME 桥接芯片实现 VMEbus 通信
- 操作系统支持： 可支持 VxWorks、Linux、QNX 等嵌入式操作系统
功能特点
- 高性能 PowerPC 处理： 适合数据密集型实时控制任务。
- AltiVec 协处理： 提升信号处理、图像处理和数值计算能力。
- 双 PCI/PMC 扩展： 可通过 PMC 卡扩展通信、采集或专用接口。
- 千兆以太网： 支持高速网络通信和数据传输。
- ECC 内存： 提高内存数据可靠性。
- VMEbus 兼容： 可接入现有 VME 机箱和背板系统。
- 向后兼容： 为 MVME2300、MVME2400、MVME2600、MVME2700 和 MVME5100 等旧平台提供升级路径。
应用场景
- 工业自动化控制
- 国防电子系统
- 航空航天测试平台
- 医学成像设备
- 科学研究仪器
- 雷达与信号处理系统
- 高可靠性嵌入式计算平台
性能参数
- 处理器频率： 典型 1 GHz
- 内存类型： ECC SDRAM
- PCI 总线宽度： 64 位
- PCI 频率： 33/66 MHz
- 网络接口： 千兆以太网
- 扩展能力： 双 PMC
- 总线标准： VMEbus
材质构成
- 主板： 多层工业级 PCB
- 处理器： PowerPC MPC7450 系列 CPU
- 内存模块： ECC SDRAM
- 闪存芯片： 板载非易失存储
- 桥接芯片： PCI/VME 桥接及系统控制器
- 连接器： VME P1/P2 连接器、PMC 连接器、以太网接口、串行接口
结构特征
- VME 单板形式： 符合 VMEbus 机械和电气结构。
- 前面板接口： 提供以太网、串行口和诊断接口。
- 双 PMC 插槽： 支持功能扩展。
- 加固设计： 面向工业和嵌入式环境。
- 模块化扩展： 通过 PMC 卡适配不同应用需求。
工作原理
MVME550 通过 PowerPC 处理器执行嵌入式应用程序，经 ECC SDRAM 存储运行数据，通过 PCI 总线连接 PMC 扩展卡和本地外设。VME 桥接芯片将本地总线数据转换为 VMEbus 通信，实现与机箱内其他模块的数据交换。千兆以太网用于外部网络通信，串行端口用于调试、配置或低速通信。
安装要求
- 安装在标准 VME 机箱中。
- 确认背板供电满足板卡需求。
- 正确设置 VME 地址和中断资源。
- 安装对应操作系统和驱动程序。
- 配置以太网、串行口和 PMC 扩展卡参数。
- 保证机箱散热和接地良好。
使用注意事项
- MVME550-163 的具体内存容量、闪存大小和接口配置需以板卡标签和官方文档确认。
- 该系列属于较早期嵌入式平台，备件和软件支持需提前核实。
- PMC 扩展卡需确认总线频率和电气兼容性。
- 运行温度、振动等级和认证信息以官方手册为准。
