描述

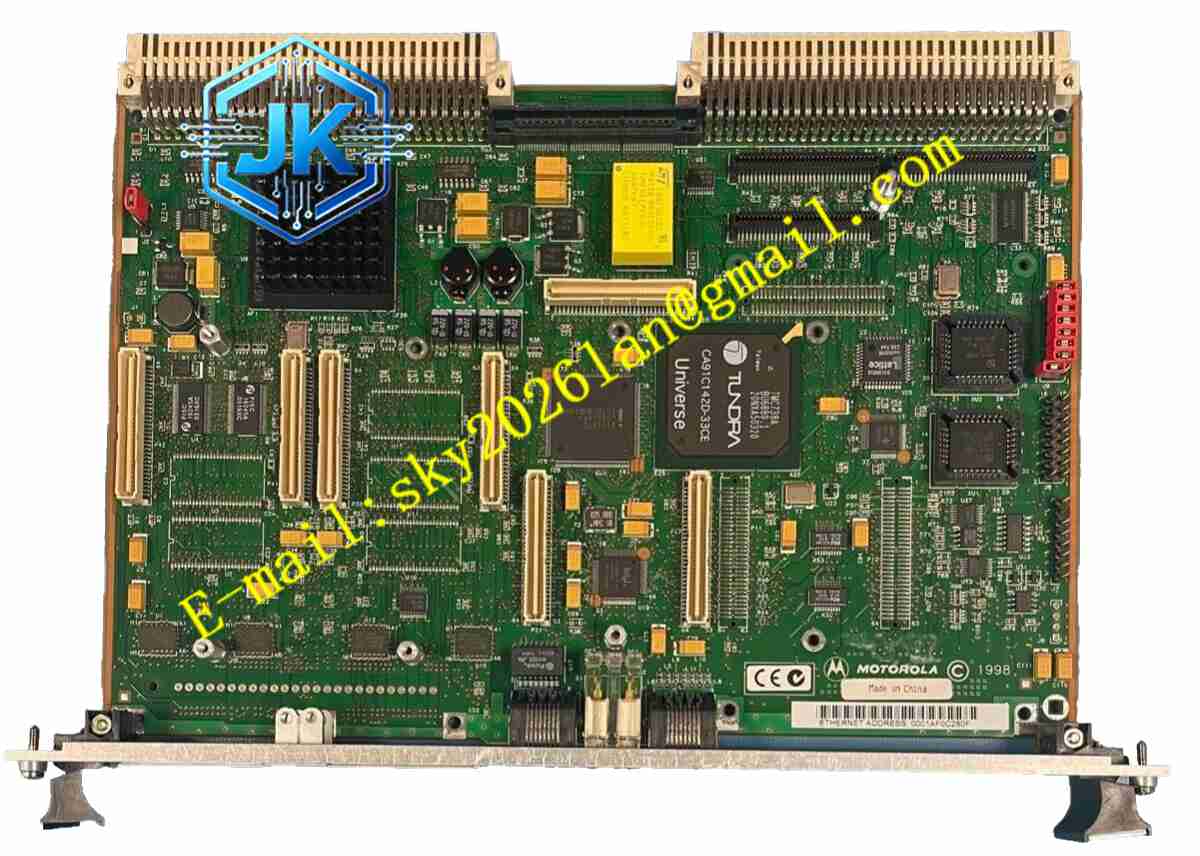

Motorola MVME2700-4231
技术规格
- 处理器：233 MHz MPC750 类 32 位微处理器
- 一级缓存：32KB 指令缓存 / 32KB 数据缓存
- 二级缓存：1MB 背面 L2 缓存
- 板载内存：32MB ECC DRAM
- 板载闪存：9MB Flash
- VMEbus 接口：完整 VME64 主从接口
- I/O 过渡模块：MVME712
- 前面板：原始 VME Scanbe 前面板及把手
功能特点
- 233 MHz MPC750 处理器提供可靠的计算性能
- 1MB 背面 L2 缓存显著提升数据访问效率
- 32MB ECC DRAM 确保数据完整性
- 9MB 板载 Flash 满足固件和操作系统存储需求
- MVME712 I/O 过渡模块提供传统串口、SCSI 和以太网接口
- VME Scanbe 前面板符合传统 VME 安装标准
- 板载调试监视器支持自检诊断功能
- 支持 IEEE P1386.1 兼容的 32/64 位 PMC 扩展插槽
- 两个或三个异步串行端口
- 以太网收发器接口，带 32 位 PCI 本地总线 DMA
- 8 位或 16 位 Fast SCSI-2 总线接口
- 8KB NVRAM 带可更换电池备份的实时时钟
- 四个 32 位定时器和一个看门狗定时器
应用场景 中小型工业控制系统、军事通信终端设备、数据采集前端处理、嵌入式网络设备、测试与测量仪器、自动化检测设备
性能参数
- 处理器主频：233 MHz
- L1 缓存：32KB + 32KB
- L2 缓存：1MB
- 内存容量：32MB ECC DRAM
- 闪存容量：9MB
- 串行端口：2-3 个异步
- 以太网接口：板载，带 32 位 PCI DMA
- SCSI 接口：8 位或 16 位 Fast SCSI-2
- NVRAM：8KB
- 定时器：4 个 32 位 + 1 个看门狗
材质构成 采用工业级高品质材料，电路板设计符合电磁兼容性标准。MPC750 处理器和 1MB L2 缓存采用高性能封装。连接器采用镀金工艺，确保长期可靠连接。VME Scanbe 前面板采用坚固的金属材质。
结构特征 标准 6U VME 板型，配备原始 VME Scanbe 前面板及把手。板载 LED 状态指示灯，提供系统运行状态可视化。通过 P2 连接器与 MVME712 过渡模块连接。支持 PMC 扩展模块安装，且仍只占用一个 VME 插槽。
工作原理 233 MHz MPC750 处理器通过 32KB/32KB L1 缓存和 1MB L2 缓存实现高效的数据访问。32MB ECC DRAM 由内存控制器统一管理，实时检测和纠正单比特错误。通过 Motorola 专用 ASIC 实现 VME64 总线接口控制，DMA 引擎处理以太网和 SCSI 接口的高速数据传输。
安装要求 需要标准 VME64 机箱，确保机箱具备良好的散热条件。配置 MVME712 过渡模块时，确认 P2 背板连接器完好。安装时注意前面板与机箱导轨的配合，确保板卡牢固固定。
使用注意事项 32MB 内存对于现代应用需评估是否满足需求。定期检查 ECC 内存状态，监控内存错误计数。注意 NVRAM 电池电量，及时更换以确保实时时钟数据不丢失。确保机箱散热良好，避免处理器过热降频。
