描述

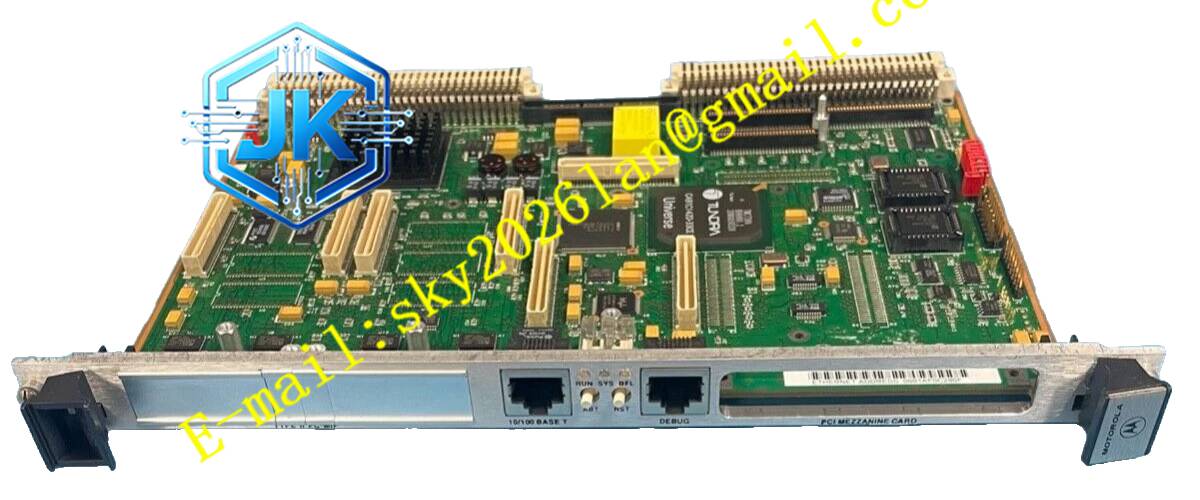

Motorola MVME2700-3251A
技术规格
- 处理器型号： 366 MHz MPC750 PowerPC。
- DRAM 容量： 16 MB 至 256 MB ECC DRAM。
- Flash 容量： 8 MB 板载 + 1 MB 插槽式。
- L2 缓存： 1 MB 背面二级缓存。
功能特点
- VMEbus 主控与从控： 全面支持 A24/A32 寻址及 D8 到 D64 的数据传输宽度。
- 位置监控器： 支持跨模块的硬件级信号广播，用于多处理器同步。
- 信号完整性保护： 为 SCSI 终端电源和串行端口驱动提供自恢复保险丝 (Polyswitch) 保护。
- 丰富的调试接口： 前面板提供七段数码管，方便底层固件调试和状态显示。
应用场景
应用于大型集散控制系统、飞行模拟器、核电站仪控系统、高速数据采集阵列及复杂的军工测试平台。
性能参数
- 总线仲裁： 支持复杂的 PCI 和 ISA 总线仲裁机制。
- 定时器资源： 包含一个 16 位定时器和三个间隔计数器/定时器。
- 中断支持： 支持 14 个 ISA 中断及边沿/电平触发控制。
材质构成
采用阻燃等级 94V-0 的工业级 PCB，配备大容量固态电容和高频去耦电容，确保在恶劣电源环境下的稳定运行。
结构特征
标准的 6U VME 尺寸，前面板集成状态指示灯组，背部通过 P1 和 P2 连接器与背板进行数百个引脚的高密度电气连接。
工作原理
处理器通过内部 64 位数据通道访问本地 ECC 内存，同时利用 Raven ASIC 芯片处理 PCI 设备的竞争与仲裁。当访问不存在的 VME 外部资源时，若系统无全局超时机制，模块会等待总线周期完成。
安装要求
安装前需核对 VME 机箱的槽位间距；确保过渡模块（如 MVME712M 或 MVME761）正确安装在前面板以引出 I/O 接口。
使用注意事项
若 FUS LED 闪烁，表明板载自恢复保险丝正在保护电路，需排查外部短路或过载问题；操作前务必断开背板电源；避免在潮湿或腐蚀性气体环境中使用。
