描述

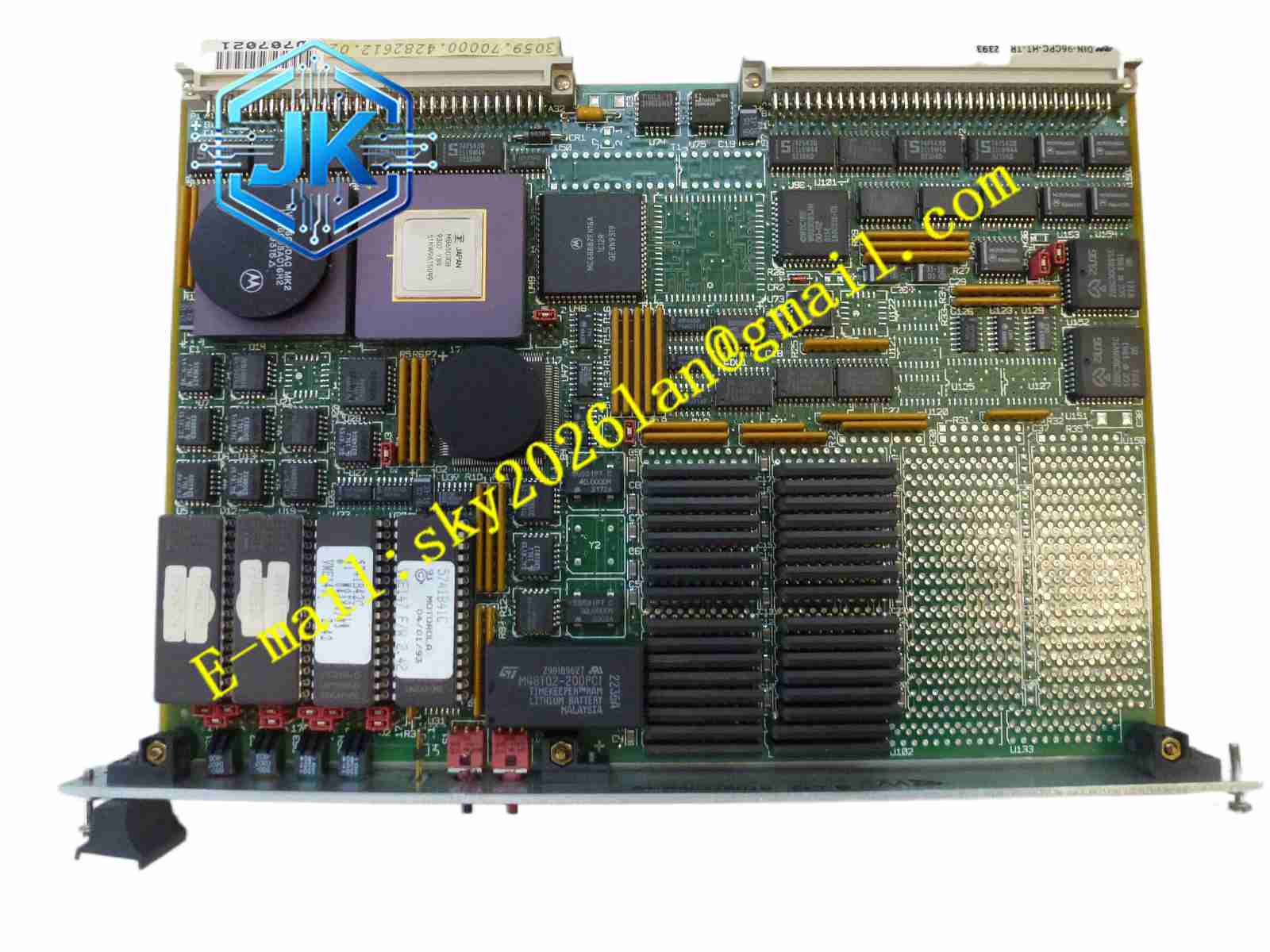

Motorola MVME2700-1251A
技术规格
- 核心处理器： 233 MHz MPC750 PowerPC。
- DRAM 容量： 16 MB – 256 MB ECC DRAM。
- Flash 容量： 8 MB 板载 + 1 MB 插槽式。
- L2 缓存： 1 MB 背面二级缓存。
功能特点
- VMEbus 接口： 完整的 VMEbus 系统控制器功能，支持本地总线与 VME 总线的双向接口。
- 串行通信： 提供 2 或 3 个异步串行端口，1 或 2 个同步/异步串行端口，支持多种波特率和协议。
- 外设集成： 集成键盘/鼠标支持（PC87308 SIO）、软盘控制器及并行端口。
- 系统保护： 8KB x 8 NVRAM 带电池备份，确保关键配置和时钟数据不丢失。
应用场景
广泛用于过程控制、机器人运动控制、交通管理系统、能源电网监控以及测试与测量设备。
性能参数
- PCI 总线： 32/64 位 PCI 本地总线，支持 PMC 扩展。
- 定时器： 四个可编程 32 位定时器，一个看门狗定时器。
- DMA： 支持 A16/A24/A32 寻址，D16/D32/D64 数据传输的快速 DMA。
材质构成
采用高 Tg 值多层印制电路板，核心元器件均经过严格的工业级筛选，具备宽温工作能力，焊点经过无铅或含铅高标准工艺处理。
结构特征
前面板配备 ABORT 和 RESET 按钮，支持通过 J1 连接器外接扬声器或远程复位开关。板卡边缘的 VME 连接器提供高密度的信号引脚。
工作原理
利用 MPC750 处理器的超标量架构实现指令级并行处理。系统通过 Falcon 芯片组管理系统寄存器，通过 PC87308 Super I/O 芯片处理键盘、鼠标、软驱及异步串口等低速外设。
安装要求
确保 VME 机箱的接地良好；连接外部串行或 SCSI 设备时，需通过配套的过渡模块进行信号转换。
使用注意事项
不要使用非原装或未经认证的替代部件；在暴露于 CRT 或高压电路附近时需格外小心；系统运行期间请勿遮挡散热通风孔。
