描述

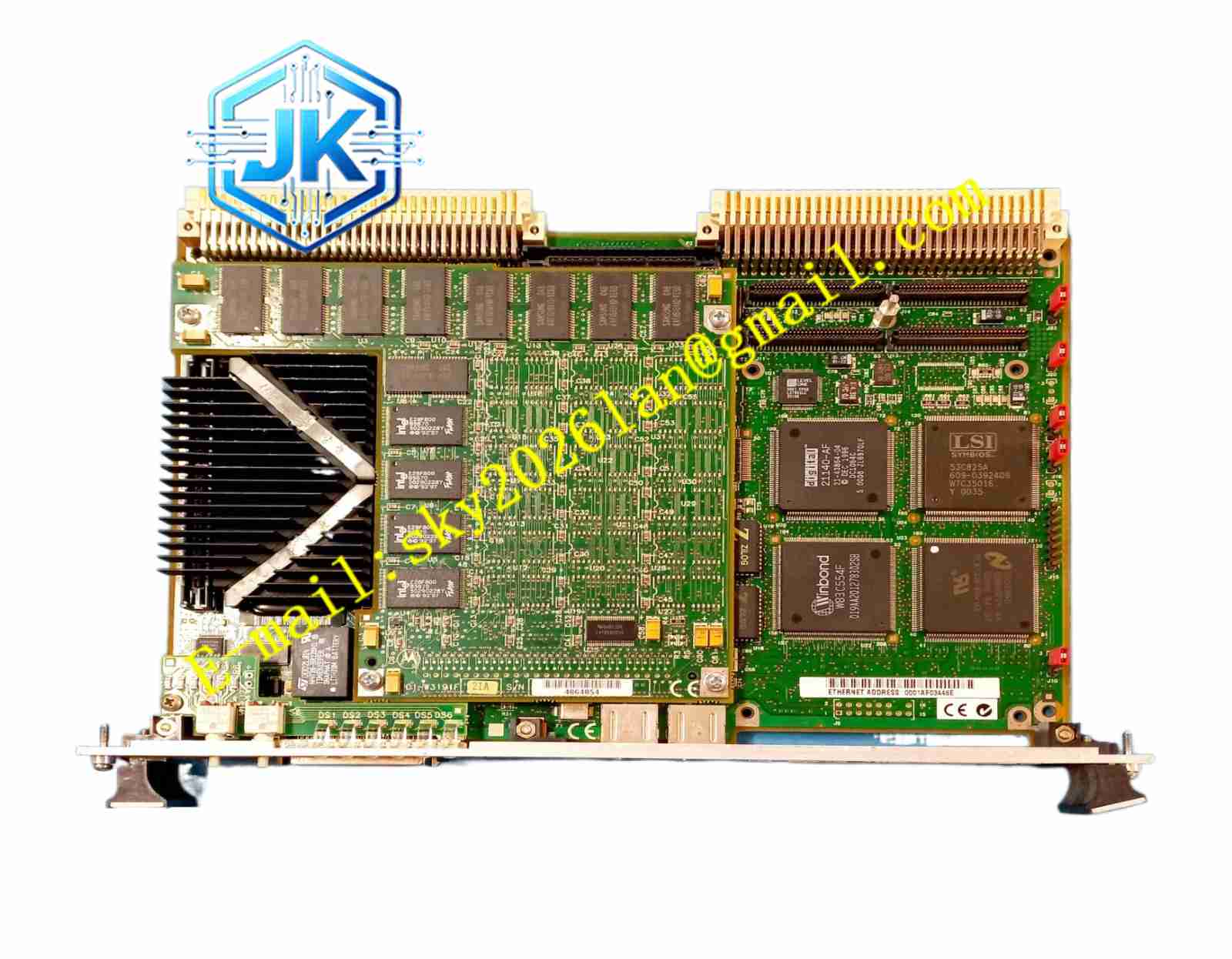

Motorola MVME2604-4451
技术规格
- 微处理器： 高性能 MPC604 PowerPC。
- 时钟频率： 400 MHz。
- 系统内存： 0 – 512 MB ECC DRAM（位于 RAM200 夹层模块上）。
- 非易失存储： 9 MB Flash Memory。
- 实时时钟： 采用 SGS-Thomson M48T59/T559 芯片，带 8KB NVRAM。
功能特点
- PMC 扩展能力： 支持 IEEE P1386.1 PMC (PCI Mezzanine Card) 标准，可通过夹层卡扩展 FDDI、ATM 或额外的 I/O 功能。
- ISA 总线兼容： 通过 W83C553 PIB 芯片提供 ISA 总线仲裁、DMA 通道及中断映射功能。
- 看门狗定时器： 硬件级看门狗机制，确保系统在软件跑飞时能够自动复位。
- 灵活的电源管理： 板载稳压器将背板 +5V 转换为 3.3V 及处理器核心电压。
应用场景
广泛用于过程控制、机器人运动控制、交通管理系统、能源电网监控以及测试与测量设备。
性能参数
- 串行波特率： 异步串行端口支持 110 B/s 至 38.4 KB/s 的波特率。
- PCI 总线： 33 MHz，32/64 位 PCI 本地总线。
- 电源输入： 从 VME 背板 P1/P2 连接器获取 +5V, +12V, -12V 直流电。
材质构成
采用高 Tg 值多层印制电路板，核心元器件均经过严格的工业级筛选，具备宽温工作能力，焊点经过无铅或含铅高标准工艺处理。
结构特征
前面板配备 ABORT 和 RESET 按钮，支持通过 J1 连接器外接扬声器或远程复位开关。板卡边缘的 VME 连接器提供高密度的信号引脚。
工作原理
利用 MPC604 处理器的超标量架构实现指令级并行处理。系统通过 Falcon 芯片组管理系统寄存器，通过 PC87308 Super I/O 芯片处理键盘、鼠标、软驱及异步串口等低速外设。
安装要求
确保 VME 机箱的接地良好，以防止静电积累和电磁干扰；连接外部串行或 SCSI 设备时，需通过配套的过渡模块 (Transition Module) 进行信号转换。
使用注意事项
不要使用非原装或未经认证的替代部件；在暴露于 CRT 或高压电路附近时需格外小心；系统运行期间请勿遮挡散热通风孔。
